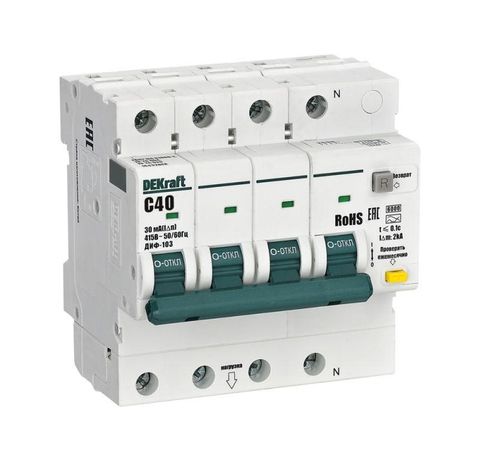

Выключатель автоматический дифференциального тока АВДТ 3P+N 40А 30мА A х-ка C ДИФ-103 6кА | 16432DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-103 от DEKraft - устройство для защиты людей и оборудования от поражения током, перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектах. Артикул 16432dek.

Назначение и область применения

Выключатель автоматический дифференциальный ДИФ-103 обеспечивает тройную защиту: от короткого замыкания, перегрузки и утечки тока до 30 мА. Особенно важен там, где есть риск поражения электрическим током - например, в помещениях с повышенной влажностью, на кухнях, в ванных комнатах, на производстве с электроинструментом.

Применяется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитах и распределительных пунктах. Подходит для систем TN-S и TN-C-S с заземлением. Устройство не предназначено для защиты от перенапряжений или скачков сети - для этого требуются дополнительные аппараты.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Количество полюсов: 4 (3 фазы + N) - коммутирует все проводники, включая нейтраль
• Номинальный ток утечки: 30 мА (0,03 А) - чувствителен к малым утечкам, защищает от поражения током
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники с выпрямителями)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, светильники с ЭПРА)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до этой величины
• Номинальное напряжение: 415 В AC - рассчитан на трехфазные сети 380–400 В
• Номинальное напряжение изоляции: 500 В - гарантирует надежную изоляцию между токоведущими частями
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Степень защиты: IP20 - защищен от прикосновения пальцев, но не от пыли и влаги - устанавливается внутри закрытых щитов
• Монтаж: на DIN-рейку 35 мм
• Габариты: ширина 88,5 мм, глубина монтажа 73 мм
• Тип расцепителя: электронный - работает даже при отсутствии питания в сети (не зависит от тока нагрузки)

Совместимость и монтаж

ДИФ-103 монтируется на стандартную DIN-рейку шириной 35 мм. Ширина 88,5 мм занимает два модуля (по 17,5 мм каждый). Для правильного монтажа важно соблюдать полярность подключения: входные провода - сверху, выходные - снизу. Нейтральный проводник (N) обязательно проходит через устройство - он коммутируется внутренним контактами.

Подключение фаз L1, L2, L3 и N выполняется согласно маркировке на корпусе. Перед первым запуском необходимо нажать кнопку “T” (тест) - если выключатель отключится, значит, функция дифзащиты исправна. После тестирования кнопка “R” (Reset) возвращается в исходное положение.

Устройство совместимо с аксессуарами серии ВА-101 - например, с дополнительными контактами, блокировками и сигнализацией. Это позволяет легко расширять функциональность без замены основного аппарата.

Безопасность и стандарты

• Соответствует требованиям ГОСТ R 51326.1 и МЭК 61009-1
• Соответствует директиве RoHS 2.0 - не содержит опасных веществ
• Класс защиты по степени загрязнения: 2 - допустимо использование в помещениях с нормальной степенью пылевлажностной среды

Преимущества

• Боковые каналы охлаждения - снижают нагрев при длительной работе, увеличивают срок службы
• Индикатор состояния контактов - окно показывает, находится ли выключатель в положении «вкл» или «выкл»
• Индикация срабатывания по утечке - кнопка “R” выступает при сработавшей дифзащите, что упрощает диагностику
• Унифицированные аксессуары - можно использовать комплектующие от серии ВА-101, что экономит время и деньги при сборке щита
• Электронный расцепитель - работает даже при обрыве нулевого провода, повышает надежность защиты

Ограничения применения

• Не предназначен для установки вне помещений - IP20 не защищает от воды и пыли
• Не защищает от перенапряжений - требуется установка дополнительных грозозащитных устройств
• Не рекомендован для цепей с постоянным током - только переменный ток 50/60 Гц
• Не подходит для мощных двигателей с очень высоким пусковым током (>10×Iн) - лучше выбрать характеристику D
• Не используется в качестве единственного средства защиты в IT-сетях - требует специальных решений

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома
• Обеспечение безопасности на производственном участке с металлообрабатывающими станками
• Распределительный щит торгового центра - защита освещения и слаботочных систем
• Вводный автомат в ГРЩ офисного здания - предотвращает аварийные ситуации на всех этажах
• Щит управления конвейерной линией с двигателями 3–5,5 кВт

Практические советы

• Перед установкой проверьте соответствие номинала (40 А) нагрузке - не превышайте расчетный ток
• При использовании нескольких ДИФ-103 в одном щите убедитесь, что выбрана селективность - чтобы не отключались все автоматы при одной утечке
• Проверяйте работу кнопкой “T” хотя бы раз в месяц - особенно в условиях повышенной влажности
• При замене старого автомата учтите габариты: новый ДИФ-103 шире обычного двухполюсного - возможно, потребуется перестановка соседних аппаратов
• Если часто срабатывает защита - проверьте изоляцию проводов, состояние розеток и подключённой техники
• Для удобства обслуживания используйте аксессуары от серии ВА-101 - например, удалённую кнопку теста или сигнальный контакт
