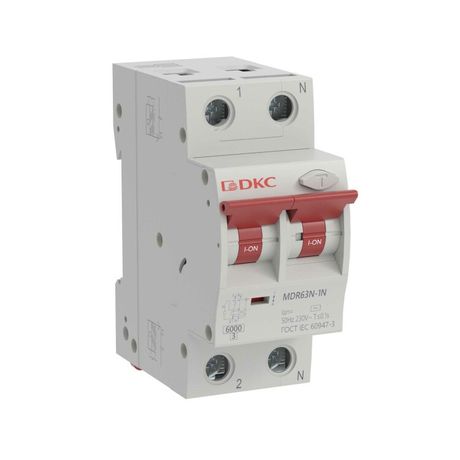

Выключатель автоматический дифференциального тока двухполюсный MDR63N, 63A, 100мА, тип A, C, 6кА, электронный, серии YON MAX - MDR63N-1N3C63-A ДКС

Автоматический выключатель дифференциального тока MDR63N серии YON MAX - устройство для защиты электросетей 230 В от перегрузок, коротких замыканий и опасных токов утечки. Подходит для установки в распределительных щитах жилых и общественных зданий.

Назначение и область применения

MDR63N серии YON MAX защищает электропроводку от повреждений, вызванных:

• перегрузками - когда ток превышает допустимую нагрузку;
• короткими замыканиями - внезапными скачками тока;
• токами утечки - когда часть тока уходит через изоляцию или человека, что может вызвать поражение или возгорание.

Устройство применяется в системах освещения, розеточных групп, бытовой техники и оборудования на объектах с высокой плотностью потребления энергии: квартирах, коттеджах, торговых центрах, школах, больницах и других зданиях социальной инфраструктуры.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Дифференциальный ток: 100 мА - чувствительность к утечкам; сработает при утечке ≥100 миллиампер, что соответствует уровню защиты от пожара, а не от удара током (для защиты людей используют 30 мА).
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и нейтраль, исключая риск сохранения потенциала на нулевом проводе.
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами, таких как двигатели, насосы, компрессоры, люминесцентные светильники.
• Номинальная отключающая способность: 6 кА - способность безопасно прерывать ток короткого замыкания до 6000 ампер.
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц - стандарт для однофазной сети в России и странах СНГ.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным перенапряжениям (например, от грозовых разрядов).
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, светодиодных драйверов, зарядных устройств).
• Ширина модуля: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм на модуль).
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов >12,5 мм, но не от воды и пыли - предназначен для внутренней установки в закрытых щитах.
• Рабочий температурный диапазон: от -25C до +40C - подходит для неотапливаемых помещений, но не для экстремальных условий.

Совместимость и монтаж

MDR63N серии YON MAX монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется в распределительном щите с достаточным свободным местом. Обязательно соблюдать полярность: вход фазы и нейтрали должны быть подключены к верхним клеммам, выход - к нижним. Наличие коммутируемого нейтрального проводника позволяет полностью отключить цепь при срабатывании, что важно для безопасности при обслуживании.

Не рекомендуется использовать в щитах с ограниченным доступом или где невозможно обеспечить вентиляцию - перегрев снижает срок службы.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Сертифицирован для применения в бытовых и аналогичных условиях. Гарантия производителя - 5 лет.

Преимущества

• Защита от токов утечки типа A - актуально для современной техники с электроникой (ИБП, LED-светильники, инверторы).
• Коммутируемый нейтраль - полное отключение цепи, повышает безопасность при ремонте.
• Высокая отключающая способность (6 кА) - надежно работает даже при аварийных режимах в старых сетях.
• Модульная конструкция - легко интегрируется в существующие щиты, совместим с другими изделиями серии YON MAX.
• Увеличенный температурный диапазон - работает в холодных помещениях (например, в подъездах, гаражах).

Ограничения применения

• Не подходит для защиты людей от поражения током - 100 мА слишком велико для этого; для розеток в ванных и детских комнатах требуется 30 мА.
• Не предназначена для работы при температурах ниже -25C или выше +40C - возможны отказы в суровом климате или в плохо вентилируемых щитах.
• IP20 - нельзя устанавливать во влажных помещениях (бани, бассейны, открытые площадки) без дополнительной защиты корпуса.
• Не рассчитана на постоянный ток (DC); применение в системах с солнечными панелями или аккумуляторами запрещено.

Примеры использования

• Главный ввод в квартирный щит - защита всей проводки от пожара из-за утечек.
• Щит на этаже многоквартирного дома - контроль за состоянием электропроводки всех квартир.
• Общий автомат для группы мощных приборов: стиральная машина, духовой шкаф, бойлер - предотвращает перегрев из-за изношенной изоляции.
• Электрооборудование в офисах и магазинах - защита серверов, компьютеров, точек продаж от последствий утечек.

Практические советы

• Выбирая MDR63N серии YON MAX, проверьте посадочный диаметр клемм - он стандартизирован, но требует правильного обжима наконечников (не более 16 мм2).
• Проверяйте работу устройства ежемесячно кнопкой «Тест». Это гарантирует исправность дифференциального триггера.
• Не используйте этот выключатель вместо обычного автомата - он не заменяет защиту от перегрузки, а дополняет её.
• При установке в щит с несколькими АВДТ - размещайте MDR63N на входе, а более чувствительные (30 мА) - на ответвлениях.
• Заменяйте устройство при частых ложных срабатываниях - возможно, есть проблема с изоляцией в цепи.
