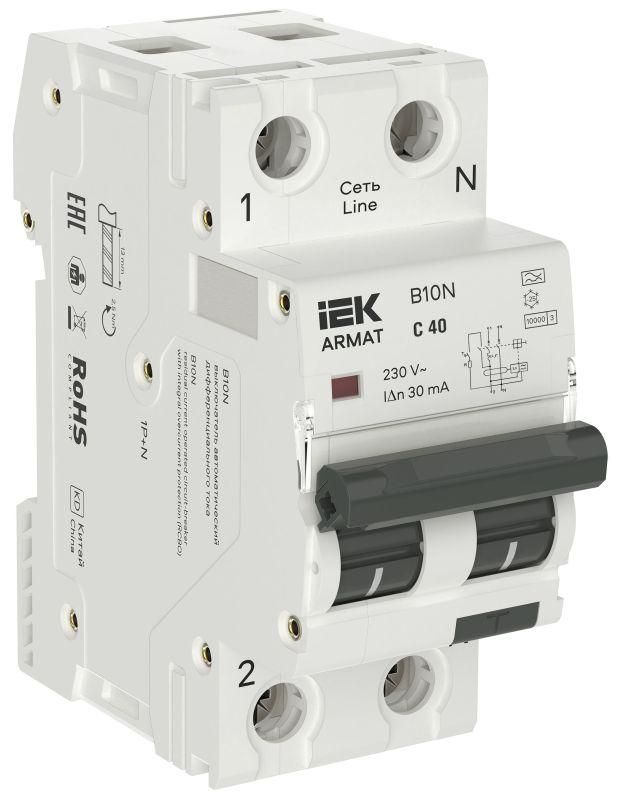

Выключатель автоматический дифференциального тока B10N 1P+NP C40 30мА тип A IEK (ИЭК) AR-B10N-1N-C040A030

Автоматический выключатель дифференциального тока (АВДТ) ARMAT B10N C40 30мА тип A объединяет функции защиты от короткого замыкания, перегрузки и утечки тока в одном 2-полюсном модуле шириной 36 мм. Устройство рассчитано на работу в однофазных сетях 230 В с нагрузкой до 40 А и обеспечивает отключение при токах утечки переменного типа (AC) или пульсирующего постоянного (тип A) на уровне 30 мА, что критично для защиты людей от поражения током в бытовых и промышленных цепях. Ключевая особенность конструкции 1P+N заключается в том, что защита от сверхтоков и дугогасительная камера реализованы только в фазном полюсе, тогда как нейтральный полюс коммутируется независимо, но без защиты от перегрузки; при срабатывании оба полюса размыкаются одновременно благодаря механизму свободного расцепления. Высокая отключающая способность 10 кА позволяет использовать этот АВДТ в точках сети с риском мощных токов короткого замыкания, а класс токоограничения 3 гарантирует быстрое отключение до достижения пика тока. Модель B10N поддерживает подключение шин типа PIN и FORK как сверху, так и снизу, что упрощает монтаж в распределительных щитах и позволяет создавать компактные групповые сборки. Устройство совместимо с дополнительными аксессуарами серии ARMAT: к нему можно присоединить дополнительные контакты, расцепители, поворотную рукоятку или блокировку, а также установить пломбирующую заглушку для защиты от несанкционированного доступа. Важным ограничением является чувствительность только к переменному и пульсирующему току утечки (тип A), что делает этот АВДТ несовместимым с нагрузками, генерирующими сглаженный постоянный ток утечки (например, частотные преобразователи или некоторые типы импульсных блоков питания), для которых требуется тип F или B. Глубина монтажа 76 мм и степень защиты IP20 требуют размещения в стандартном щитовом оборудовании с достаточным внутренним объемом и защитой от прямого прикосновения.
