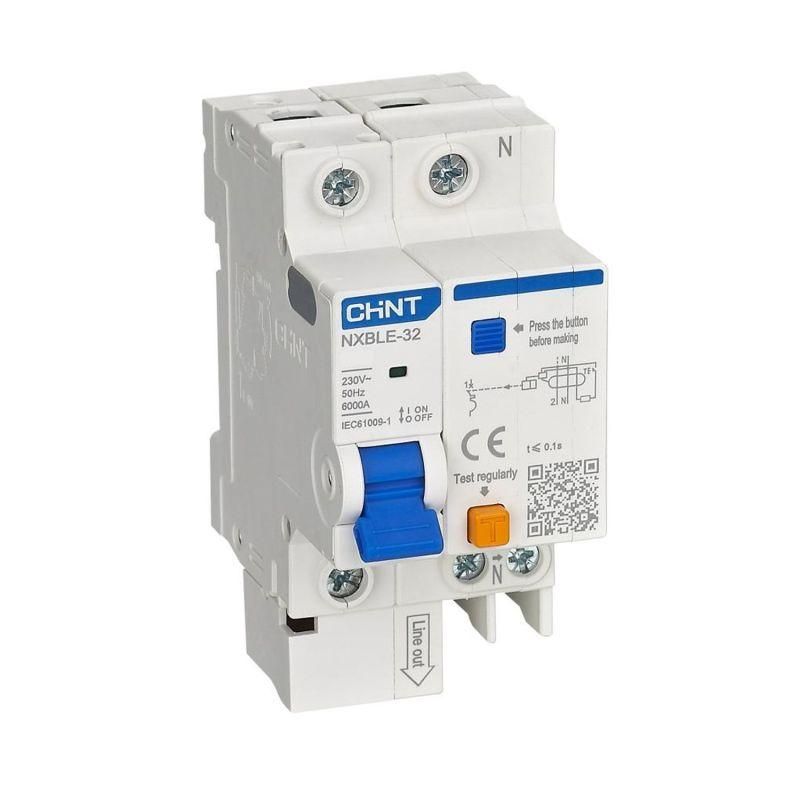

Выключатель автоматический дифференциального тока NXBLE-32 1+N C10 30mA тип AC 6kA (R) | 819391 CHINT

Автоматический выключатель дифференциального тока CHINT NXBLE-32 1+N C10 30mA (артикул 819391) предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Устройство сочетает функции обычного автомата и дифференциальной защиты в одном корпусе, что делает его компактным решением для щитов малой и средней мощности.

Назначение и область применения

CHINT NXBLE-32 1+N C10 30mA используется для защиты групповых линий в электросетях переменного тока 230 В, 50/60 Гц. Он защищает от:

• поражения электрическим током при косвенном прикосновении (утечка ≥30 мА);
• перегрузки и короткого замыкания;
• возгораний, вызванных утечками тока через изоляцию или поврежденные провода.

Подходит для установки в жилых домах, офисах, торговых центрах, мастерских и других объектах, где требуется надежная защита от утечек. Особенно эффективен в помещениях с повышенной влажностью - ванных комнатах, кухнях, подвалах.

Технические характеристики

• Номинальный ток: 10 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Номинальный ток утечки: 30 мА (0,03 А) - чувствителен к утечкам от 30 миллиампер и выше, что соответствует требованиям безопасности для человека.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки, не срабатывает на постоянные или импульсные (например, от светодиодных драйверов или ИБП).
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220–240 В.
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ в типичных жилых и коммерческих сетях.
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, насосы, светильники с люминесценцией).
• Ширина модуля: 2,5 модуля - занимает место на DIN-рейке, совместим со стандартными щитами.
• Изоляция: UI = 300 В, Uimp = 4 кВ - обеспечивает устойчивость к кратковременным перенапряжениям (молнии, коммутационные скачки).
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от пыли и влаги. Устанавливается только внутри закрытых щитов.
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице.
• Частота: 50/60 Гц - работает в любых стандартах сетей Европы, России, стран СНГ.
• Срок службы: 20 000 механических циклов, 10 000 электрических - долговечен при регулярном использовании.

Совместимость и монтаж

CHINT NXBLE-32 1+N C10 30mA монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов осуществляется снизу - вход фазы и нуля - снизу, выход - тоже снизу. Это удобно при организации вертикальной трассировки кабелей в щите.

Устройство имеет исполнение 1+N - один полюс на фазу, второй - на ноль. Оба полюса одновременно отключаются при срабатывании. Нулевой провод не должен быть разрывным после аппарата - он подключается строго к выводу N, указанному на корпусе.

Не рекомендуется использовать с другими аппаратами, имеющими раздельный ноль (например, двухполюсные автоматы без выделенной нулевой клеммы). Для правильной работы необходима целостность PEN-проводника до точки установки.

Безопасность и стандарты

CHINT NXBLE-32 соответствует международным нормам IEC 61009-1 и ГОСТ Р 50807. Сертифицирован для использования в системах TN-S, TN-C-S, TT. Применяется в соответствии с ПУЭ (Правила устройства электроустановок) для защиты групповых линий в жилых и общественных зданиях.

Обязательно ежемесячно проверяйте работу устройства кнопкой «Тест». При нажатии должна произойти отсечка питания - если нет, замените выключатель.

Преимущества

• Комбинированная защита: один прибор вместо двух (автомат + УЗО).
• Яркий индикатор положения контактов - видно, сработал ли аппарат (красное окно - отключен).
• Высокая надежность: электронная схема с высокой точностью срабатывания при утечке.
• Удобная форма корпуса - легко вставляется в плотно заполненные щиты.
• Совместим с аксессуарами: можно добавить сигнал аварии (AL-X1) или удалённое управление (SHT-H3).

Ограничения применения

• Не применяется в сетях с постоянным током или смешанными токами (DC+AC).
• Не подходит для защиты оборудования с большими импульсными утечками - например, частотных преобразователей, сварочных аппаратов, некоторых LED-драйверов - они могут вызывать ложные срабатывания.
• IP20 требует обязательной установки внутри закрытого металлического или пластикового щита - нельзя монтировать на открытую стену или во влажных местах вне щита.
• Не предназначена для частого ручного включения/выключения - только для защиты, а не для управления нагрузкой.
• Не работает при отсутствии нуля или при его обрыве - требует целостности нулевого провода до аппарата.

Примеры использования

• Защита розеток в ванной комнате и на кухне.
• Линия питания стиральной машины, бойлера, духового шкафа.
• Групповая защита освещения и розеток в квартире или офисе.
• Щитовые группы на производстве - станки с двигателями, конвейеры, системы контроля.

Практические советы

• Выбирая CHINT NXBLE-32 1+N C10 30mA, убедитесь, что ваша сеть имеет отдельный рабочий ноль (N) и защитный PE - иначе защита будет некорректной.
• При установке в старые щиты с ограниченным пространством учтите ширину 2,5 модуля - лучше заранее спланировать расположение всех аппаратов.
• Не используйте этот выключатель как основной рубильник - он не рассчитан на частые операции включения/отключения.
• Если в помещении много современной техники (LED-свет, Wi-Fi маршрутизаторы, ИБП), рассмотрите возможность установки типа A (не AC), чтобы избежать ложных срабатываний.
• Перед первым включением обязательно нажмите кнопку «Тест» - если не сработает, устройство бракованное.
