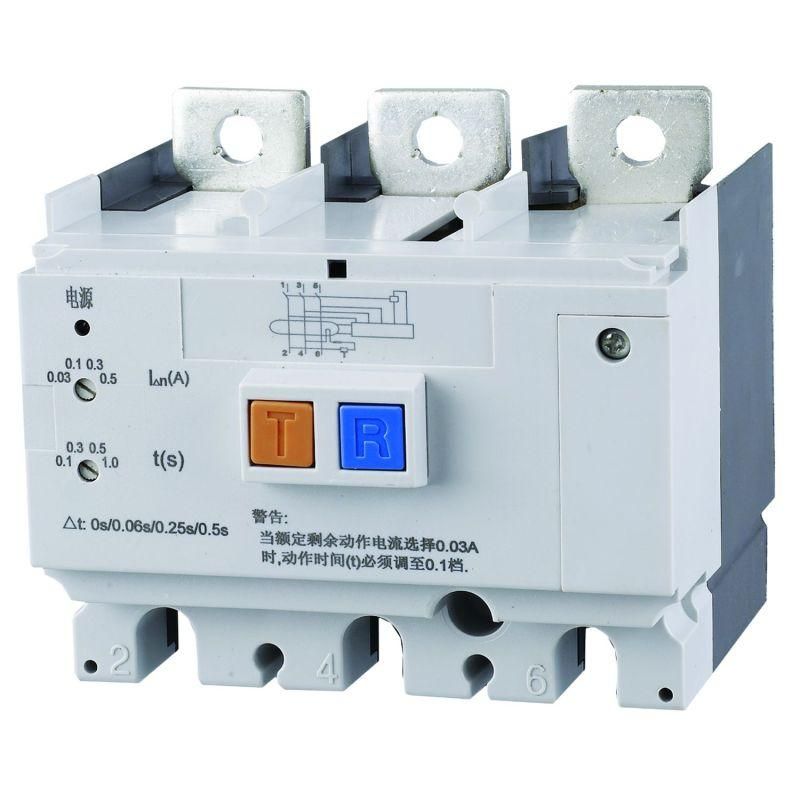

Выключатель автоматический дифференциального тока 3п NM8NL-630 3P A RCD1 CHINT 449993

Модуль дифференциальный автоматический выключатель 3-полюсный NM8NL-630 3P A RCD1 от CHINT предназначен для защиты электрических цепей от утечек тока и перегрузок в трёхфазных системах. Этот модуль совмещает функции дифференциального автомата и устройства защитного отключения (УЗО), обеспечивая надёжную безопасность для оборудования и людей. Он используется как часть системы автоматического выключателя NM8NL-630.

Назначение и область применения

Модуль NM8NL-630 3P A RCD1 служит для защиты от токов утечки (дифференциальных токов) в трёхфазных сетях переменного тока. Он не работает самостоятельно - устанавливается на базовый автоматический выключатель NM8NL-630 3P, формируя полноценный дифференциальный автомат. Подходит для промышленных объектов, где требуется высокий уровень безопасности: станки, конвейеры, распределительные щиты, насосные станции, системы вентиляции.

Технические характеристики

• Тип: дифференциальный модуль (RCD)
• Число полюсов: 3
• Совместим с: автоматическим выключателем NM8NL-630 3P
• Номинальный ток утечки: 30 мА (класс A - чувствителен к импульсным и синусоидальным утечкам)
• Рабочее напряжение: до 500 В AC
• Стандарт: IEC/EN 61009-1

Совместимость и монтаж

Модуль NM8NL-630 3P A RCD1 монтируется исключительно на базовые автоматы серии NM8NL-630 3P. Установка происходит механически - защёлкивается на направляющие контакты основного аппарата. Перед установкой необходимо отключить питание. Модуль не требует внешнего питания - работает за счёт тока нагрузки. Нельзя использовать с другими сериями автоматических выключателей, даже если они имеют аналогичный номинал.

Безопасность и стандарты

Соответствует международному стандарту IEC/EN 61009-1 для устройств защитного отключения типа A. Обеспечивает отключение при возникновении переменного тока утечки и импульсного постоянного тока - что важно для современного оборудования с частотными преобразователями и выпрямителями. Класс A делает модуль подходящим для защиты оборудования с электроникой, включая привода, сварочные аппараты и ИБП.

Преимущества

• Высокая точность срабатывания при токе утечки 30 мА - минимальная пороговая величина для защиты человека
• Поддержка класса A - реагирует на сложные формы тока утечки, характерные для современных устройств
• Модульная конструкция позволяет заменить только повреждённый элемент, не меняя весь автомат
• Интеграция с системой NM8NL-630 снижает количество компонентов в шкафе и упрощает обслуживание

Ограничения применения

• Не применяется в однофазных цепях - только для трёхфазных систем
• Не подходит для цепей с постоянным током (DC) - только переменный ток (AC)
• Требует обязательной установки на базовый автомат NM8NL-630; самостоятельное использование невозможно
• Не рекомендован для сред с температурой ниже -5C и выше +40C без дополнительного теплового контроля

Примеры использования

• Защита трёхфазного двигателя на производстве с частотным преобразователем
• Щит управления конвейерной линией с несколькими приводами
• Распределительный щит насосной станции с гидравлическими насосами
• Электрооборудование в пищевой промышленности, где важна гигиена и защита от пробоя изоляции

Практические советы

• Перед установкой проверьте соответствие базового автомата - он должен быть именно NM8NL-630 3P, иначе модуль не защёлкнется
• При сборке щита учитывайте свободное место рядом - модуль увеличивает ширину комбинации на 18 мм
• Рекомендуется тестировать работу модуля кнопкой “T” ежемесячно - это гарантирует исправность УЗО
• Не используйте модуль в условиях повышенной запылённости без дополнительной герметизации корпуса щита
• При замене старого УЗО на этот модуль - убедитесь, что номинал базового автомата соответствует нагрузке цепи
