Выключатель автоматический дифференциального тока 1P+N 10A C 6kA 10мА Тип-А City9 | C9D61610 |Systeme Electric APC

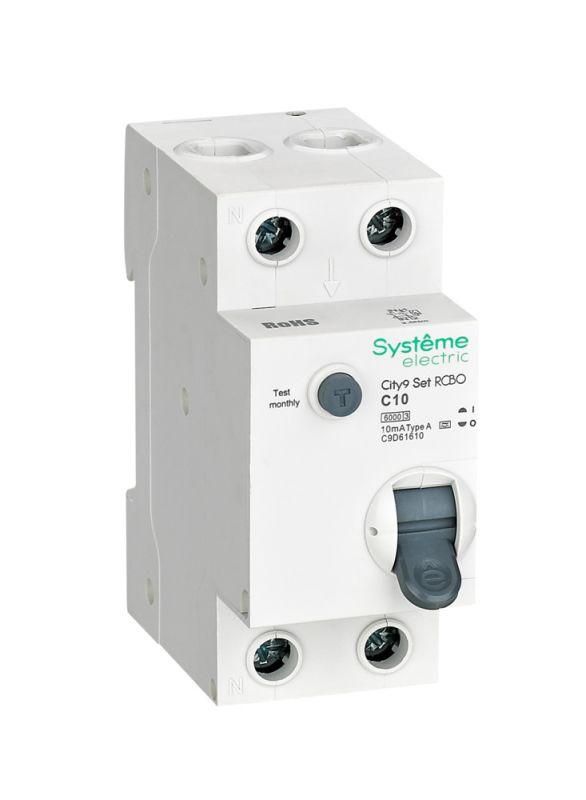

Автоматический выключатель дифференциального тока (АВДТ) Series City9 Set от Systeme Electric, артикул c9d61610 - двухполюсный аппарат с нейтралью, предназначенный для защиты человека от поражения электрическим током, а также сети от перегрузок и коротких замыканий в однофазных цепях 230 В. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

АВДТ c9d61610 защищает людей от поражения электрическим током при утечках до 10 мА - этого достаточно для предотвращения фатальных последствий даже при прямом контакте с токоведущими частями. Также он отключает цепь при перегрузках и коротких замыканиях. Подходит для установки в жилых домах, офисах, мастерских и других помещениях, где используются бытовые приборы, электроинструменты и оборудование с возможностью утечки тока через изоляцию или заземление.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Ток утечки: 10 мА (0,01 А) - чувствительность к дифференциальному току, обеспечивающая защиту жизни человека;
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, при котором аппарат надежно отключится;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, освещение, насосы, малые двигатели;
• Количество полюсов: 2 (1P+N) - размыкаются фаза и ноль одновременно, исключая опасный потенциал на нулевом проводе;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при нормальных и аварийных режимах;
• Импульсное напряжение: 4 кВ - устойчивость к высокочастотным скачкам напряжения, например, от грозовых разрядов;
• Класс токоограничения: 3 - быстродействующий аппарат, снижающий тепловую энергию при КЗ;
• Категория перенапряжения: IV - предназначен для установки в местах с высоким уровнем переходных процессов, например, на входе в распределительный щит;
• Ширина по модулям: 2M - занимает два стандартных модуля на DIN-рейке 35 мм;
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа;
• Сечение провода: 1–25 мм2 - совместим с медными проводами любого распространённого сечения;
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запыленностью, без агрессивной среды.

Совместимость и монтаж

АВДТ c9d61610 крепится на стандартную DIN-рейку 35 мм. Для подключения используйте клеммы с зажимом для проводов сечением от 1 до 25 мм2. Обязательно соблюдайте полярность: фаза подключается к L, ноль - к N. Нейтральный проводник проходит через аппарат и размыкается вместе с фазой - это важно для безопасности. Монтаж выполняйте при отключенном питании. После установки обязательно протестируйте устройство кнопкой «T».

Безопасность и стандарты

АВДТ соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 61008-1. Класс защиты IP20 - не предназначен для открытой установки вне шкафа. Защита от случайного прикосновения обеспечена изолированными клеммами. Кнопка тестирования позволяет ежемесячно проверять исправность дифференциальной защиты без специнструментов.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает схему;
• Чувствительность 10 мА - оптимальна для защиты людей в бытовых условиях;
• Класс токоограничения 3 - минимизирует риск возгорания при КЗ;
• Работает с типом A - реагирует на переменный и импульсный ток утечки, что важно для современных устройств с выпрямителями (например, ИБП, светодиодные светильники, зарядки);
• Надёжные клеммы - исключают ослабление соединений при длительной эксплуатации.

Ограничения применения

• Не подходит для трёхфазных систем - только для однофазных цепей 230 В;
• Не рекомендован для помещений с повышенной влажностью, пылью или химически активной средой - степень защиты IP20 недостаточна;
• Не защищает от перепадов напряжения или отсутствия нуля - требуется дополнительная защита (реле контроля напряжения);
• Не следует использовать вместо основного вводного автомата при токе выше 10 А - выбирайте более мощный вариант.

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, детской - там, где есть риск контакта с водой;
• Подключение стиральных машин, бойлеров, электроплит, кофе-машин;
• Щиты в квартирах, офисах, небольших мастерских с использованием инверторных инструментов;
• Линии питания компьютеров, серверов, медицинского оборудования - благодаря реакции на импульсные утечки типа A.

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод (менее 1 мм2) не зажмётся, слишком толстый (более 25 мм2) не войдёт;
• При монтаже в старых щитах убедитесь, что глубина 45 мм доступна - возможно, потребуется углубить нишу;
• Тестирование кнопкой «T» необходимо выполнять хотя бы раз в месяц - это единственный способ удостовериться, что защита работает;
• Если АВДТ c9d61610 часто срабатывает - проверьте изоляцию подключённых приборов, особенно в сыром воздухе;
• Не заменяйте этот аппарат на аналог с типом AC - он не сработает на утечки от современных электронных устройств.
