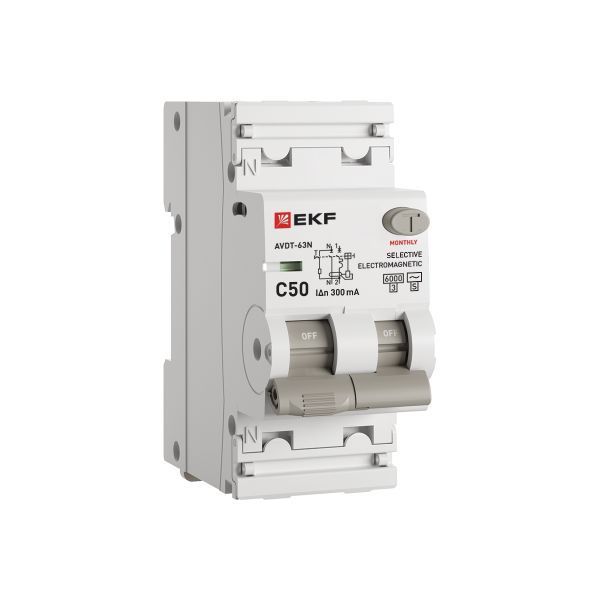

Выключатель автоматический дифференциального тока АВДТ-63N PROXIMA 50А 300мА C AC-S EKF D63N26MS50C300

Выключатель автоматический дифференциального тока PROXIMA D6 (АВДТ-63N) объединяет функции защиты от короткого замыкания, перегрузки и утечки тока, рассчитан на установку в цепях с переменным током 230 В и номинальным током 50 А. Ключевым отличием модели является селективный тип срабатывания (AC-S) с уставкой тока утечки 300 мА, что делает устройство пригодным для использования в качестве вводного или группового аппарата защиты, обеспечивая селективность отключения при каскадных схемах и предотвращая полное обесточивание объекта при локальных утечках. Двойная рукоятка управления визуально сигнализирует о причине отключения: если опущена только часть рычага, сработала защита от перегрузки или КЗ, а опущенная полностью рукоятка указывает на срабатывание дифференциальной защиты. Аппарат выполнен в корпусе шириной 2 модуля DIN с конструкцией 1P+N, где нейтральный полюс коммутируется совместно с фазным, что соответствует требованиям безопасности для однофазных сетей. Предельная отключающая способность составляет 6 кА, а характеристика электромагнитного расцепителя «C» обеспечивает надежное срабатывание при токах короткого замыкания, превышающих номинал в 5–10 раз. Конструкция клемм позволяет подключать как медные, так и алюминиевые проводники сечением до 25 мм² (жесткие) и до 16 мм² (гибкие), при этом наличие пластиковых крышек над зажимами исключает несанкционированный доступ к токоведущим частям и позволяет опломбировать устройство. Устройство предназначено для эксплуатации в диапазоне температур от -25 до +50 °C и имеет индикаторное окно, отображающее реальное состояние контактов. Применение АВДТ-63N PROXIMA D6 целесообразно в качестве основного защитного устройства на вводе в здание или для защиты групповых линий с высокой нагрузкой, где требуется отсроченное срабатывание по току утечки для обеспечения селективности с нижестоящими аппаратами.
