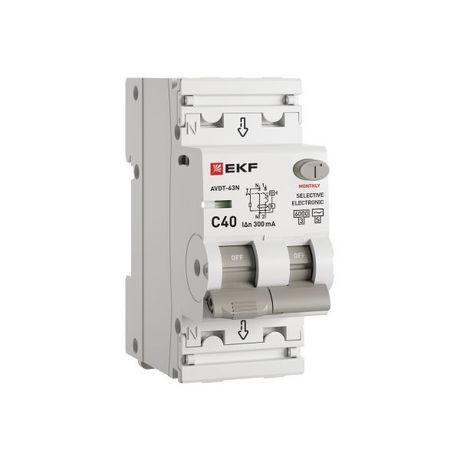

Выключатель автоматический дифференциального тока АВДТ-63N 40А 300мА C AC-S EKF D63N26ES40C300

АВДТ-63N PROXIMA (модель D63N26ES40) представляет собой селективный дифференциальный автомат с электронным управлением, рассчитанный на защиту групповых линий от токов утечки до 300 мА и перегрузок с характеристикой C. Ключевым отличием от стандартных устройств является селективность (тип S), которая обеспечивает выдержку времени при срабатывании, позволяя использовать этот аппарат как вводной или для защиты групповых линий, где требуется селективное отключение при авариях в нижестоящих цепях. Электронная схема управления требует наличия напряжения в сети для функционирования защиты от утечки, что является критическим условием для применения в сетях с частыми обрывами нуля или нестабильным питанием. Аппарат занимает 2 модуля на DIN-рейке и имеет конструкцию 1P+N, при которой нейтральный полюс коммутируется и защищается от перегрузки, но не от короткого замыкания. Двойная рукоятка индикации состояния позволяет визуально различить причину отключения: если опущена только часть рычага — сработала защита от сверхтока, если обе части — сработала дифференциальная защита. Встроенная система пломбирования клемм пластиковыми крышками исключает несанкционированный доступ к токоведущим частям после монтажа, а винты с повышенным моментом затяжки (3 Н·м) обеспечивают надежный контакт для медных и алюминиевых проводников сечением до 25 мм². Предельная отключающая способность составляет 6 кА, что определяет применимость устройства в сетях с умеренной мощностью короткого замыкания, характерной для распределительных щитов в жилых и промышленных объектах. Рабочий диапазон температур от -25 до +50 °C и климатическое исполнение УХЛ3.1 позволяют эксплуатировать аппарат в неотапливаемых помещениях. Селективный тип срабатывания AC-S ограничивает защиту только переменным синусоидальным током утечки, исключая применение в цепях с выпрямителями или частотными преобразователями, где могут возникать пульсирующие токи утечки.
