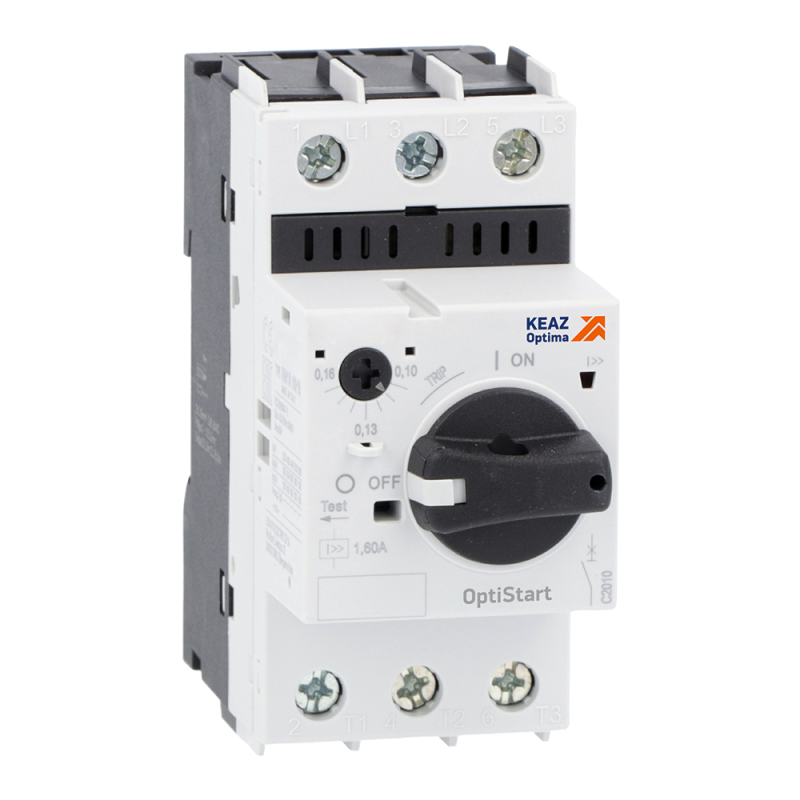

Выключатель автоматический для защиты двигателя OptiStart MP-32RH-0,63-T2 |340135| КЭАЗ

Автоматический выключатель для защиты двигателя 0,63А T2 OptiStart MP-32RH - компактное трёхполюсное устройство от КЭАЗ, предназначенное для надёжной защиты маломощных электродвигателей от перегрузок и коротких замыканий. Устройство подходит для стационарной установки в щитах управления и применяется там, где важна точная настройка тока срабатывания.

Назначение и область применения

Автоматический выключатель для защиты двигателя 0,63А T2 OptiStart MP-32RH защищает электродвигатели мощностью до 0,09 кВт при напряжении 230 В. Он используется в системах автоматизации, на станках, насосах, вентиляторах и других устройствах с небольшой потребляемой мощностью. Особенно эффективен там, где требуется чувствительная защита от перегрузок и обрыва фазы - например, в пищевой, легкой промышленности или автоматизированных линиях.

Технические характеристики

• Тип: термомагнитный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток (Iu): 0,63 А
• Диапазон регулировки теплового расцепителя: 0,4–0,63 А - позволяет точно настроить порог срабатывания под конкретную нагрузку
• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока
• Номинальная отключающая способность (Icu): 100 кА - способен безопасно отключить даже крупные токи короткого замыкания
• Мощность (AC-3, 230 В): 0,09 кВт - максимальная мощность защищаемого двигателя
• Степень защиты (IP): IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых шкафов
• Чувствительность к обрыву фазы: да - автоматически отключается при потере одной из фаз, что предотвращает перегрев двигателя
• Защита от перегрева: да - реализована через тепловой расцепитель, реагирующий на долговременную перегрузку
• Конструкция: встраиваемое устройство фиксированной установки - монтируется на DIN-рейку, не имеет съёмных элементов

Совместимость и монтаж

Автоматический выключатель для защиты двигателя 0,63А T2 OptiStart MP-32RH совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или дополнительных креплений не требуется. Подключение проводов осуществляется зажимами с моментом затяжки, соответствующим нормам для токов до 0,63 А. Для обеспечения надёжного контакта используйте жилы сечением 0,5–2,5 мм2. Устройство не предназначено для частого ручного включения/выключения - рассчитано на работу в режиме постоянной защиты, а не на коммутацию нагрузки.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и IEC 60947-4-1 для аппаратов низкого напряжения. Защита от обрыва фазы и перегрева повышает безопасность эксплуатации двигателей, снижая риск возгорания и выхода оборудования из строя. Наличие сертификатов КЭАЗ гарантирует соответствие российским и европейским нормам безопасности.

Преимущества

• Точная настройка тока срабатывания в диапазоне 0,4–0,63 А - идеально для слабых двигателей
• Реакция на обрыв фазы - предотвращает «работу на двух фазах», которая часто приводит к выходу двигателя из строя
• Высокая отключающая способность (100 кА) - обеспечивает надёжность даже в условиях высоких токов КЗ
• Фиксированная конструкция - исключает случайное изменение настроек после монтажа
• Интегрированная тепловая защита - не требует внешних реле перегрузки

Ограничения применения

• Не подходит для защиты двигателей мощностью более 0,09 кВт - превышение вызывает ложные срабатывания или отказ защиты
• IP20 не допускает установку во влажных, пыльных или открытых помещениях - необходимо использовать в закрытых щитах
• Не является коммутационным аппаратом - нельзя использовать для частого включения/выключения двигателя
• Нет возможности удалённого управления или сигнализации - только механическая индикация состояния

Примеры использования

• Малые циркулярные пилы и шлифмашины в мастерских
• Насосы для подачи воды в бытовых системах
• Вентиляторы и осушители воздуха в контролируемых средах
• Ленточные конвейеры с низкой нагрузкой в упаковочных линиях
• Приводы клапанов и сервоприводы в автоматических системах

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен попадать в диапазон 0,4–0,63 А. Если двигатель потребляет больше - выбирайте другой автомат.
• При использовании в условиях колебаний температуры окружающей среды учтите, что тепловой расцепитель может работать менее точно - лучше устанавливать в хорошо вентилируемых местах внутри шкафа.
• Не заменяйте этот автомат универсальными выключателями без функции защиты от обрыва фазы - потеря фазы без этой защиты почти всегда приводит к выходу двигателя из строя.
• Проверяйте состояние контактов каждые 6–12 месяцев, особенно при частых пусках - хотя устройство не рассчитано на коммутацию, микроскопические дуги всё же образуются при старте двигателя.
• Артикул 340135 - единственный номер для заказа этого варианта. Не путайте с другими моделями T2 OptiStart, имеющими другие токовые уставки.
