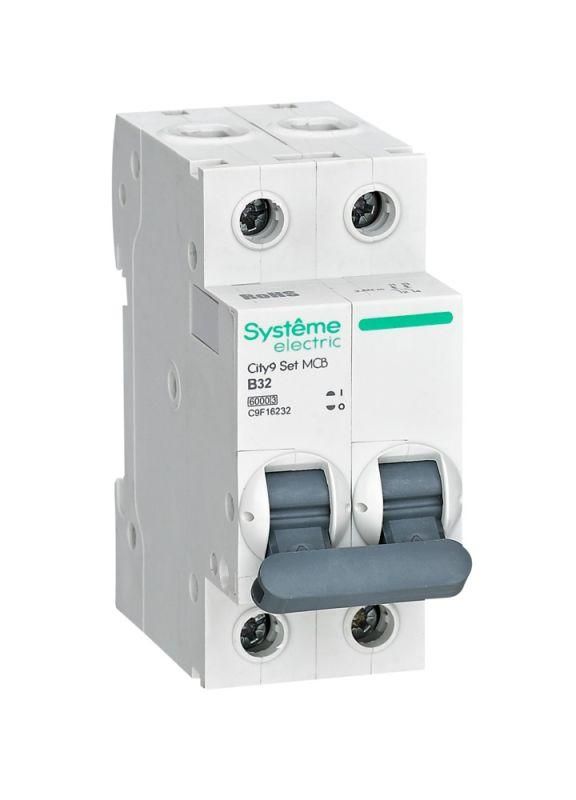

Выключатель автоматический двухполюсный 32A B 6kA City9 | C9F16232 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16232) - двухполюсный аппарат для защиты бытовых и легкопромышленных цепей на 230 В от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку, обеспечивает надежную коммутацию и безопасную работу с проводами до 25 мм2.

Назначение и область применения

Выключатель City9 Set предназначен для защиты одиночных групповых цепей в жилых, офисных и малых производственных помещениях. Он защищает проводку от перегрева при длительной перегрузке и от повреждений при коротком замыкании. Применяется в распределительных щитках для питания розеточных групп, электроплит, кондиционеров, насосов и другого оборудования мощностью до 7,4 кВт.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 2 (1P+N) - отключаются фаза и ноль одновременно, что соответствует требованиям безопасности для однофазных сетей
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - срабатывает при токах 3–5 кратном от номинала, подходит для нагрузок с умеренным пусковым током (освещение, бытовые приборы)
• Номинальное напряжение: 220 В AC / 230 В - работает в стандартной сети 220–240 В, частотой 50/60 Гц
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную изоляцию даже при кратковременных скачках напряжения
• Ширина: 2 модуля - занимает два стандартных места на DIN-рейке (17,5 мм каждый)
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами от тонких до толстых, включая многожильные
• Момент затяжки клемм: 2,5 Нм - требует точного момента при зажиме проводов, чтобы избежать перегрева или плохого контакта
• Степень защиты IP20 - защищён от прикосновения пальцами и твердыми предметами, но не от воды и пыли; применяется только внутри щитов
• Глубина монтажа: 45 мм - минимальная глубина шкафа для комфортной установки
• Класс токоограничения: 3 - быстро ограничивает энергию КЗ, снижая риск повреждения проводки
• Степень загрязнения: 2 - рассчитан на использование в условиях с небольшим количеством пыли и конденсата (обычные внутренние помещения)

Совместимость и монтаж

Выключатель City9 Set монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место шириной 2 модуля (35 мм). Монтаж выполняется обычным защелкиванием - никаких болтов или инструментов не требуется. После установки провода подключаются в верхние и нижние клеммы: фаза - на вход, ноль - на выход. Оба полюса отключаются одновременно благодаря механической связи. Клеммы имеют защитный кожух, предотвращающий случайное касание токоведущих частей.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 и европейскому регламенту RoHS 2.0 - не содержит опасных веществ. Корпус изготовлен из ударопрочного самозатухающего пластика, устойчивого к нагреву. Шесть металлических заклёпок усиливают прочность конструкции. Безопасные клеммы исключают контакт с токоведущими элементами при неправильной затяжке или использовании некачественного провода.

Преимущества

• Механизм мгновенной коммутации - обеспечивает быстрое и надёжное отключение при аварии, минимизируя дугу и износ контактов
• Безопасные клеммы - предотвращают выпадение проводов и случайные прикосновения к токоведущим частям
• Монолитная лицевая панель - не имеет подвижных деталей, снижает риск поломки и увеличивает долговечность
• Гарантия 3 года - подтверждает качество сборки и материалов
• Поддержка проводов до 25 мм2 - позволяет использовать более толстые кабели без переходников

Ограничения применения

Выключатель City9 Set не предназначен для:

• Установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Цепей с высоким пусковым током - например, крупных компрессоров, сварочных аппаратов или мощных двигателей (для них нужна характеристика C или D)
• Использования в качестве главного вводного автомата - рекомендуется применять устройства с более высокой отключающей способностью (10 кА и выше)
• Работы при температуре ниже -25C или выше +60C - указаны в технических документах производителя, но не приведены здесь

Примеры использования

• Защита группы розеток в кухне или гостиной
• Отдельный автомат для электроплиты мощностью до 7 кВт
• Щитовая защита кондиционера 2,5–3 кВт
• Обеспечение безопасности осветительной цепи с несколькими люминесцентными светильниками
• Дополнительный автомат в распределительном щите дома или квартиры

Практические советы

• Перед установкой проверьте соответствие сечения провода - используйте провода 1,5–4 мм2 для розеток, 6–10 мм2 для плит
• Не затягивайте клеммы слишком сильно - момент 2,5 Нм эквивалентен слегка плотному вращению отвертки рукой
• При подключении двужильного кабеля (L+N) всегда соединяйте фазу с верхним входом, ноль - с нижним выходом
• Не устанавливайте этот автомат рядом с источниками тепла или влажности - он не защищён от внешних воздействий
• При замене старого автомата убедитесь, что новый также имеет 2 полюса - отключение одного провода недопустимо по правилам ПУЭ
