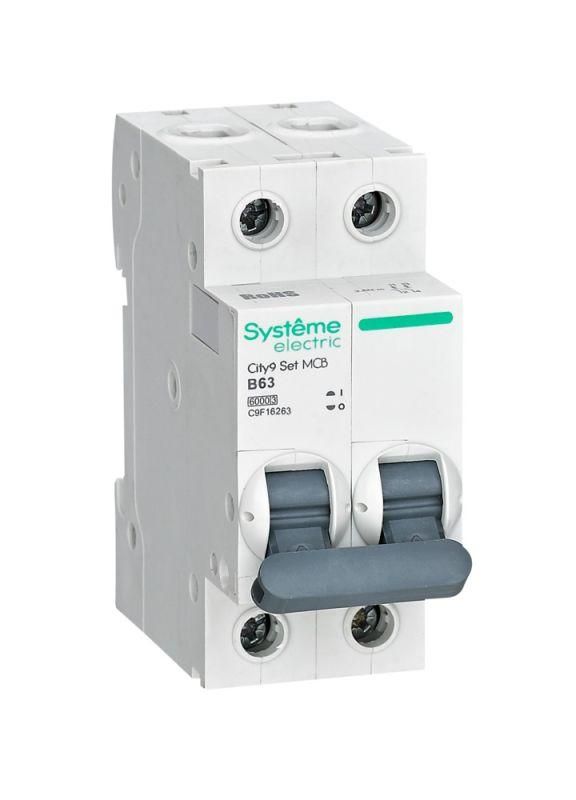

Выключатель автоматический двухполюсный 63A B 6kA City9 | C9F16263 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16263) - двухполюсный аппарат для защиты бытовых и промышленных цепей на 230 В переменного тока. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, легко монтируется на DIN-рейку и совместим с системой City9.

Назначение и область применения

Этот автоматический выключатель предназначен для защиты электрических цепей с номинальным напряжением до 230 В переменного тока. Подходит для установки в распределительных щитах жилых домов, офисов, малых производственных объектов. Особенно эффективен там, где требуется одновременная отсечка фазы и нулевого проводника - например, при защите мощной бытовой техники, нагревательных приборов, групп освещения или оборудования с чувствительными нагрузками.

Технические характеристики

• Номинальный ток: 63 А - выдерживает длительную нагрузку до этого значения без срабатывания
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и нейтраль
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 кратном от номинала; идеально для бытовых нагрузок с умеренным пуском (например, светильники, компьютеры, зарядные устройства)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную работу даже при кратковременных скачках напряжения
• Работает при частоте 50–60 Гц - совместим со всеми стандартными сетями
• Максимальное сечение провода: 1–25 мм2 - подходит для медных кабелей от 1,5 до 25 квадратов
• Степень защиты IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от воды и пыли
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, повышая безопасность всей сети
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей: 2 - занимает два стандартных модуля на рейке
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками и другими компонентами серии City9 Set. Монтаж выполняется просто: устройство фиксируется на рейке щелчком. Обратите внимание: клеммы рассчитаны на провода сечением 1–25 мм2 - использование более толстых кабелей невозможно. Наличие коммутируемого нейтрального проводника позволяет полностью отключить цепь, что важно для безопасности при обслуживании. Для правильного подключения следите, чтобы фаза была подведена к контакту L, а ноль - к N. Не допускайте перекручивания проводов - они должны входить прямо, без изгиба.

Безопасность и стандарты

Выключатель соответствует международным требованиям к устройствам защиты. Конструкция включает ударопрочный корпус из усиленного пластика с шестью металлическими заклёпками - это увеличивает механическую прочность и долговечность. Клеммы спроектированы так, чтобы исключить контакт с токоведущими элементами при неправильной затяжке или использовании некачественного кабеля. Класс токоограничения 3 снижает энергию, проходящую через сеть во время КЗ, тем самым защищая кабели и оборудование от термического повреждения.

Преимущества

• Двухполюсное исполнение с отключаемым нейтралом - полная изоляция цепи при аварии
• Характеристика B оптимальна для типичных бытовых нагрузок - меньше ложных срабатываний
• Механизм «мгновенной коммутации» обеспечивает быстрое и надёжное отключение
• Изоляционные клеммы минимизируют риск поражения током при работе рядом с аппаратом
• Совместимость с серийной системой City9 - можно собирать щиты из единой линейки компонентов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не подходит для цепей постоянного тока - работает только с переменным током 50/60 Гц
• Не рекомендован для защиты двигателей с высоким пусковым током (например, насосы, компрессоры) - лучше использовать характеристику C или D
• Требует минимальной глубины шкафа 45 мм - не подходит для очень компактных щитов

Примеры использования

• Защита группы розеток в кухне с плитой, микроволновкой и кофеваркой
• Отключение цепи освещения и розеток в гостиной
• Щитовая защита для бойлера или теплого пола
• Распределительный щит в мастерской с электроинструментом

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - используйте провода 1,5–2,5 мм2 для обычных розеток, 4–6 мм2 для мощных приёмников
• При сборке щита располагайте City9 Set рядом с аналогичными аппаратами - это упрощает диагностику и замену
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть и вызвать перегрев
• Если в вашей сети часто возникают ложные срабатывания - возможно, нужна характеристика C вместо B
• Обязательно помечайте каждый автомат - это экономит время при ремонтах и техобслуживании
