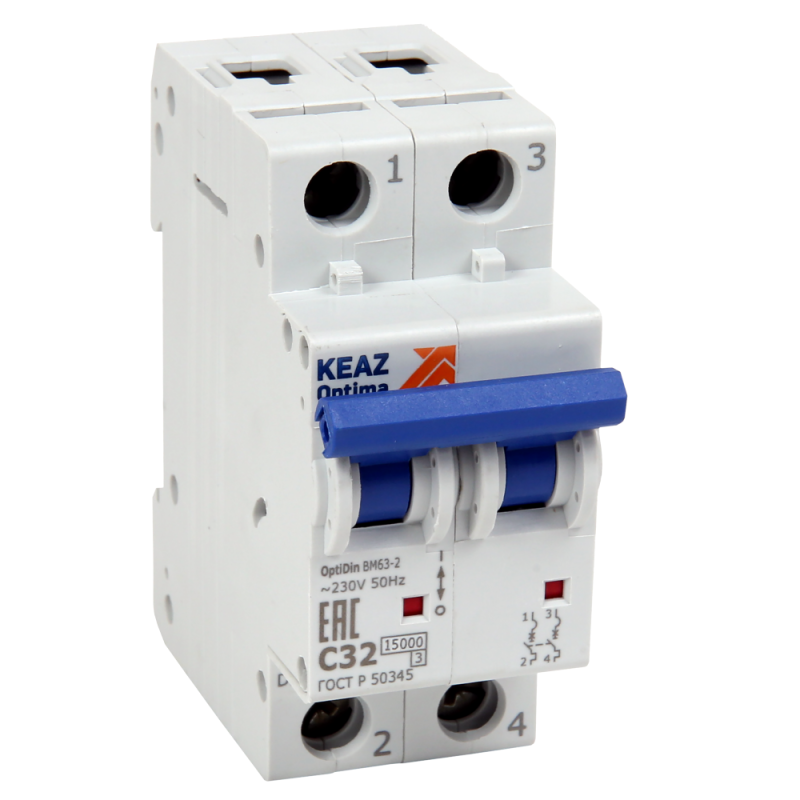

Выключатель автоматический двухполюсный OptiDin BM63-2D20-15-УХЛ3 |341934| КЭАЗ

Автоматический двухполюсный модульный выключатель ВМ63-2D20-15-УХЛ3 КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках с переменным током. Этот аппарат сочетает надёжную отключающую способность, компактную модульную форму и устойчивость к условиям повышенной влажности и температурных колебаний.

Назначение и область применения

Выключатель ВМ63-2D20-15-УХЛ3 КЭАЗ используется для защиты однофазных цепей с номинальным напряжением до 230 В и частотой 50 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен там, где требуется высокая надёжность при запуске оборудования с большими пусковыми токами - например, насосов, компрессоров, сварочных аппаратов и мощных светильников.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 230 В переменного тока (AC);
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Количество полюсов: 2 - одновременно отключаются фаза и нейтраль; позволяет использовать с коммутируемым нейтральным проводником;
• Номинальная отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы);
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги и снижает тепловую нагрузку на провода;
• Модульная ширина: 2 М - занимает два стандартных модуля (36 мм) в DIN-рейке;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытого щита;
• Категория перенапряжения IV - рассчитан на использование в местах подключения к распределительным сетям (первичная защита);
• Степень загрязнения 2 - допустимо наличие неметаллической пыли и временной проводящей влаги;
• Глубина монтажа: 75 мм - необходимо учитывать при проектировании корпуса щита;
• Рабочий класс УХЛ3 - работает при температурах от −40 C до +40 C и в условиях повышенной влажности;
• Поддерживает дополнительную комплектацию - возможно подключение дополнительных контактов, расцепителей или сигнализаций.

Совместимость и монтаж

Выключатель ВМ63-2D20-15-УХЛ3 КЭАЗ монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки важно соблюсти глубину монтажа - минимум 75 мм свободного пространства за рейкой. Конструкция предусматривает зажимы для проводов сечением до 25 мм2 (медные). Оба полюса имеют одинаковый механизм отключения - при аварии отключаются сразу фаза и ноль. Это соответствует требованиям безопасности для цепей с коммутируемым нейтральным проводником. Подключение выполняется через верхние или нижние клеммы - полярность не имеет значения.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60898-1 для устройств защиты, применяемых в жилых и аналогичных помещениях. Класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие требованиям к первичной защите в системах TN-S и TT. Применение в условиях УХЛ3 подтверждает соответствие ГОСТ 15150 для работы в холодном и влажном климате.

Преимущества

• Высокая отключающая способность (15 кА) повышает безопасность даже при серьёзных авариях;
• Характеристика D исключает ложные срабатывания при пуске двигателей;
• Коммутируемый нейтральный проводник обеспечивает полноценное отключение всей цепи - важное преимущество для ремонта и обслуживания;
• Класс 3 токоограничения снижает риск возгорания из-за термического воздействия;
• Устойчивость к климатическим факторам (УХЛ3) делает возможным применение в неотапливаемых помещениях и на открытых площадках внутри щитов;
• Поддержка дополнительной комплектации позволяет легко адаптировать аппарат под задачи автоматизации.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от воды и пыли;
• Не рекомендован для цепей постоянного тока (DC) - только для переменного тока 50 Гц;
• Не следует использовать в средах с химически активными испарениями, маслом или агрессивной пылью - несмотря на класс загрязнения 2, долговечность снижается;
• Запрещено превышать номинальный ток 20 А - перегрузка вызывает преждевременный износ механизма;
• Не подходит для защиты цепей с очень длинными кабелями (>100 м) без учёта падения напряжения - может потребоваться дополнительная координация с другими защитными устройствами.

Примеры использования

• Защита группы розеток в мастерской с мощным оборудованием (дрель, шлифмашина, компрессор);
• Автоматическая защита входа в бытовой насосный узел;
• Щитовая защита освещения с HID-лампами или LED-драйверами с высоким пусковым током;
• Цепь питания конвейера или малого станка с асинхронным двигателем;
• Распределительный щит на производстве с неотапливаемым помещением - благодаря классу УХЛ3.

Практические советы

• Выбирая ВМ63-2D20-15-УХЛ3 КЭАЗ, проверьте, что сечение кабеля соответствует 20 А - оптимально 2,5–4 мм2 медного провода;
• Используйте дополнительные контакты (например, AUX или OF) для передачи сигнала состояния в систему управления;
• При установке в щит с ограниченной глубиной - убедитесь, что за рейкой есть хотя бы 75 мм свободного места;
• Не смешивайте этот автомат с устройствами других серий - он спроектирован для работы в паре с другими элементами линейки ВМ63;
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев и выход из строя даже при номинальном токе.
