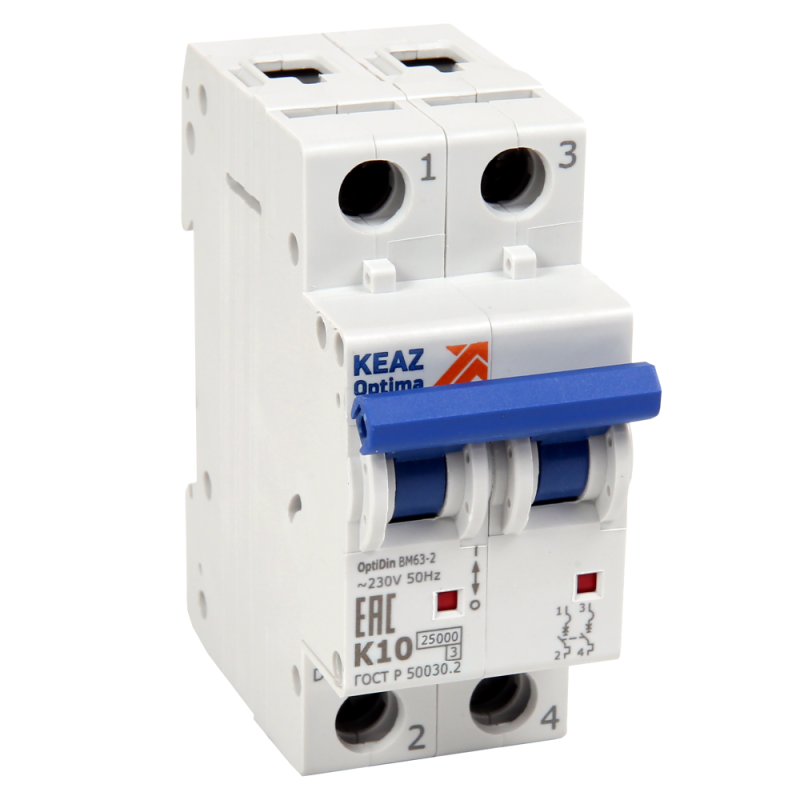

Выключатель автоматический двухполюсный OptiDin BM63-2Z4-25-УХЛ3 |342057| КЭАЗ

Автоматический двухполюсный выключатель КЭАЗ ВМ63-2Z4 (артикул 342057) предназначен для защиты электрических цепей постоянного и переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектов. Выключатель отличается высокой отключающей способностью (25 кА), надёжным двойным разрывом контактов и совместимостью с нейтральными проводниками.

Назначение и область применения

Выключатель КЭАЗ ВМ63-2Z4 используется для защиты однофазных цепей с номинальным напряжением 230 В и частотой 50 Гц. Применяется там, где требуется гарантированное отключение как фазы, так и нейтрали - например, в бытовых щитках, на входе в квартиры, узлы управления освещением, оборудование с повышенными требованиями к безопасности (например, бойлеры, кондиционеры, группы розеток).

Условия эксплуатации соответствуют категории УХЛ3 - выключатель работает при температуре от −40 C до +40 C и в условиях повышенной влажности, что делает его подходящим для установки в неотапливаемых помещениях, подъездах, технических этажах и на производстве.

Технические характеристики

• Номинальный ток: 4 А - максимальный длительно допустимый ток без срабатывания.
• Номинальное напряжение: 230 В переменного тока (AC).
• Количество полюсов: 2 - одновременно отключаются фаза и нейтральный проводник.
• Номинальная отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до 25 тысяч ампер.
• Характеристика срабатывания: Z - чувствительная к кратковременным импульсам нагрузки; идеально подходит для защиты электроники, светодиодных светильников, зарядных устройств и других устройств с высокими пусковыми токами.
• Модульная ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке.
• Глубина монтажа: 75 мм - требует достаточного внутреннего пространства в щите.
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм, но не от воды или пыли - применяется только внутри закрытых щитов.
• Класс токоограничения: 3 - обеспечивает минимальную энергию, передаваемую в цепь при аварии, снижая риск повреждения оборудования.
• Категория перенапряжения: IV - рассчитан на использование в местах подключения к основному распределительному щиту (первичная защита).
• Частота: 50 Гц - стандартная для сетей России и стран СНГ.
• С коммутируемым нейтральным проводником: да - нейтраль также размыкается при отключении, что важно для безопасности при обслуживании.
• Материал корпуса: самозагасающий пластик - не поддерживает горение, соответствует нормам пожарной безопасности.

Совместимость и монтаж

Выключатель КЭАЗ ВМ63-2Z4 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Ширина 2 модуля позволяет легко размещать его рядом с другими автоматами, УЗО или реле.

Подключение проводов: зажимы принимают многожильные и одножильные медные провода сечением от 0,5 до 35 мм2 - можно использовать даже крупные кабели без необходимости переходников.

Фиксация осуществляется защёлкой на задней части корпуса - достаточно плотно придавить выключатель к рейке до характерного щелчка. Для демонтажа используйте отвертку для отжима фиксатора.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-1. Сертифицирован в Реестре промышленной продукции РФ (№ 10385134), что подтверждает соответствие требованиям законодательства Российской Федерации.

Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это снижает вероятность возгорания при отключении больших токов. Индикатор положения контактов («ON/OFF») позволяет визуально определить состояние автомата без вскрытия щита.

Преимущества

• Серебросодержащие напайки на подвижных контактах - увеличивают срок службы и снижают нагрев при работе.
• Профессиональная система охлаждения: профилированные углубления на корпусе эффективно рассеивают тепло, особенно важны при плотной группировке аппаратов в щите.
• Надёжные зажимы с усиленным усилием затяжки - исключают ослабление соединений даже после многократных циклов включения/выключения.
• Двойная дугогасительная система - обеспечивает безопасное гашение дуги даже при максимальной отключающей способности (25 кА).
• Не поддерживающие горение материалы корпуса - минимизируют риск распространения пламени при аварийных ситуациях.

Ограничения применения

Выключатель не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и внешних воздействий.

Не рекомендуется применять в цепях с постоянным током (DC) - характеристики рассчитаны исключительно на переменный ток AC.

При использовании в условиях частых перегрузок (например, мощные насосы, компрессоры) возможны преждевременные срабатывания - для таких задач лучше выбрать характеристику C или D.

Не следует использовать в качестве единственного средства защиты для цепей с высокой долей импульсных нагрузок без учёта коэффициента запаса - характеристика Z уже адаптирована, но требует точного подбора номинала.

Примеры использования

• Защита группы розеток в кухне или ванной комнате с подключенными бойлером, микроволновой печью и холодильником.
• Щитовая защита входа в квартиру - когда необходимо отключать и фазу, и ноль одновременно.
• Управление освещением в офисах с LED-светильниками, которые имеют высокие пусковые токи.
• Автоматизация технологических линий на заводе - для контроля питания маломощных контроллеров и датчиков.

Практические советы

• Перед установкой проверьте сечение провода - если он больше 35 мм2, потребуется подготовка (обжим, ответвление через клемму).
• При сборке щита соблюдайте интервал между автоматами - хотя выключатель хорошо охлаждается, плотная упаковка может вызвать перегрев при длительной нагрузке около 80–90% от номинала.
• Не путайте с аналогами с характеристикой B или C - Z-характеристика специально для чувствительной электроники, её нельзя заменять на “обычные” автоматы без потери надёжности.
• Проверяйте индикатор состояния после каждого срабатывания - если он остаётся в положении “OFF”, значит, произошло отключение по току короткого замыкания, и требуется диагностика цепи.
• Для удобства обслуживания используйте дополнительные аксессуары (блокировки, сигнализацию) - выключатель поддерживает возможность комплектации.
