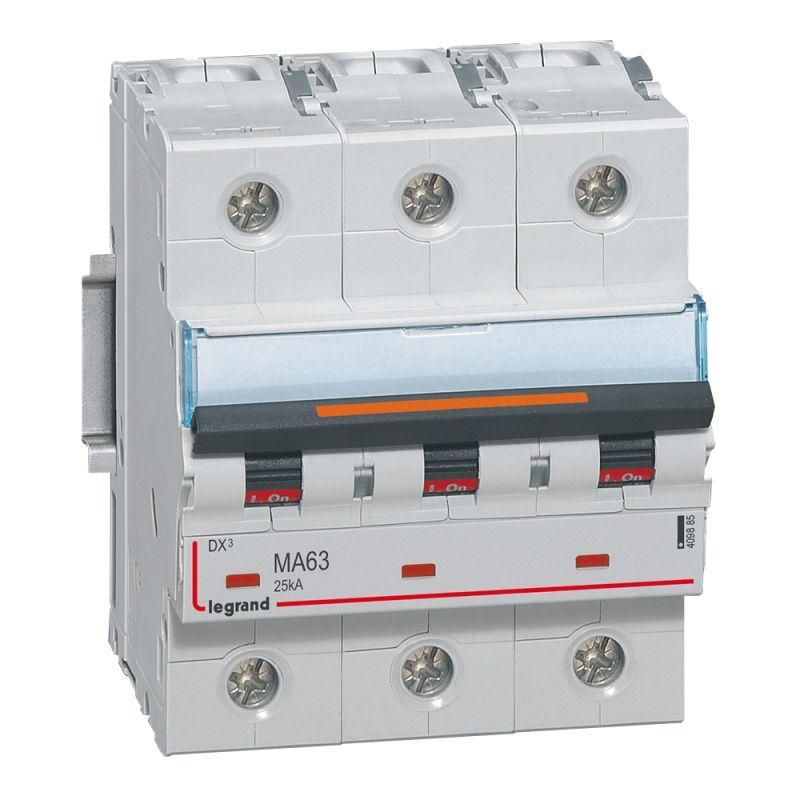

Выключатель автоматический модульный 3п MA 63А 25кА DX3 4.5мод. 400В Leg 409885 Legrand

Автоматический выключатель модульный трехполюсный 63А 25кА 4.5 модуля 400В DX3 от Legrand Euro предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Этот автомат - часть серии DX3, известной надежностью и компактностью, и подходит для монтажа на DIN-рейку в щитах с ограниченным пространством.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 63А 25кА 4.5 модуля 400В DX3 защищает трёхфазные сети переменного тока с рабочим напряжением до 400 В. Он используется там, где требуется быстрое отключение при аварийных ситуациях - например, на входе в оборудование, у станков, насосов, конвейеров, систем вентиляции и других мощных нагрузок. Подходит для распределительных щитов в производственных помещениях, складах, торговых центрах и объектах ЖКХ.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выдерживает автомат без срабатывания;
• Номинальное напряжение: 400 В - допустимое рабочее напряжение в трёхфазной сети;
• Номинальная отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика расцепителя: MA - магнитный расцепитель без тепловой защиты, реагирует только на сверхтоки (короткие замыкания);
• Количество полюсов: 3 - управление всеми фазами одновременно;
• Сечение провода: 1,5–35 мм2 - подходят медные жилы этого сечения;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не защищён от воды и пыли;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения;
• Номинальное импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний или коммутаций);
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Количество модулей: 4,5 - занимает 4,5 стандартных модуля на DIN-рейке (1 модуль = 17,5 мм);
• Рабочая температура: от –25C до +70C - можно использовать в неотапливаемых помещениях и на улице внутри щита;
• Глубина монтажа: 47 мм - минимальная глубина шкафа, необходимая для установки с учётом зазора.

Совместимость и монтаж

Автоматический выключатель модульный 63А DX3 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требует. Для подключения используются винтовые зажимы, рассчитанные на провода сечением 1,5–35 мм2. Клеммы позволяют затянуть один провод одного сечения - многожильные провода рекомендуется обжимать наконечниками. Автомат не имеет функции дистанционного управления - включение/выключение осуществляется вручную через рычаг. Убедитесь, что ширина щита позволяет вместить 4,5 модуля (78,75 мм) и обеспечена достаточная вентиляция вокруг устройства.

Безопасность и стандарты

Автоматический выключатель DX3 соответствует международному стандарту IEC 60947-2 для аппаратов низкого напряжения. Применяет принципы безопасности, обеспечивающие предотвращение возгорания и поражения током при нормальной эксплуатации. Наличие сертификатов Legrand подтверждает соответствие требованиям ЕАЭС и РФ. Степень загрязнения 3 указывает на возможность работы в условиях повышенной запылённости - типично для заводских помещений.

Преимущества

• Магнитный расцепитель MA обеспечивает мгновенное отключение при коротком замыкании - идеально для защиты силового оборудования;
• Компактный формат (4,5 модуля) экономит место в щите;
• Высокая отключающая способность (25 кА) - подходит для сетей с высокой потенциальной энергией КЗ;
• Устойчивость к широкому диапазону температур - работает даже в холодных складах и на открытых площадках;
• Известный бренд Legrand - гарантированное качество сборки и долгий срок службы.

Ограничения применения

• Не подходит для защиты от перегрузок - отсутствует тепловой расцепитель, поэтому нельзя применять в цепях с длительными токами выше 63 А;
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях без корпуса или в местах возможного попадания воды;
• Только для переменного тока - не применяется в DC-сетях;
• Не имеет возможности подключения дополнительных модулей (дополнительные контакты, расцепители) - ограниченная функциональность по сравнению с другими сериями Legrand.

Примеры использования

• Защита трёхфазного двигателя на конвейере в пищевой промышленности;
• Входной автомат в распределительном щите производственного участка;
• Отключение питания насосной группы в системе водоснабжения;
• Щитовая защита вентиляторов и компрессоров в логистических центрах.

Практические советы

• Выбирая автоматический выключатель модульный 63А DX3, проверьте, что расчетный ток нагрузки не превышает 63 А - иначе он будет работать в режиме перегрева без отключения;
• Если нужна защита и от перегрузок, выбирайте модель с характеристикой C или D, а не MA;
• При использовании в щитах с плотной компоновкой - учитывайте глубину монтажа 47 мм и оставляйте минимум 10 мм свободного пространства сзади для теплоотвода;
• Подключайте провода строго в пределах 1,5–35 мм2 - меньшие сечения плохо фиксируются, большие - не войдут в клемму;
• Проверяйте целостность зажимов после первого включения - первичная затяжка может немного ослабнуть.
