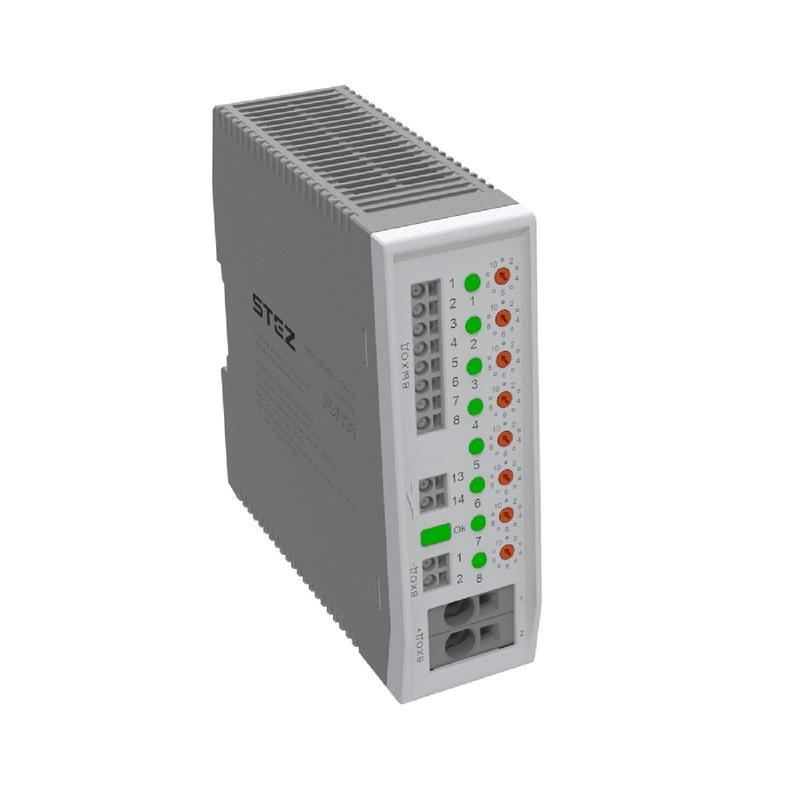

Выключатель автоматический электронный многоканальный РИТМ-К8-24DC/1-10A-НО СТЭЗ 45010000

Автоматический выключатель РИТМ-К8-24DC/1-10A нормально открытый от бренда СТЭЗ предназначен для защиты и управления электрическими цепями постоянного тока до 10 А. Устройство подходит для систем автоматизации, где требуется точное управление нагрузкой без механических контактов.

Назначение и область применения

РИТМ-К8-24DC/1-10A - это электронный выключатель, который работает на основе полупроводниковой технологии вместо механических контактов. Он используется для включения и отключения нагрузок в цепях постоянного тока напряжением 24 В. Подходит для управления двигателями, клапанами, светодиодными лентами, реле и другими устройствами в системах автоматизации. Применяется в промышленном оборудовании, конвейерах, станках и устройствах с частым переключением.

Технические характеристики

• Тип: электронный, многоканальный (одноканальная версия)
• Напряжение управления: 24 В постоянного тока (24DC)
• Номинальный ток нагрузки: 10 А
• Исходное состояние: нормально открытый (NO) - замыкает цепь только при подаче управляющего сигнала
• Тип коммутируемой нагрузки: постоянный ток (DC)
• Рабочий температурный диапазон: не указан - рекомендуется соблюдать условия эксплуатации, указанные производителем

Совместимость и монтаж

РИТМ-К8-24DC/1-10A монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: два для управляющей цепи (24 В DC) и два для нагрузки (до 10 А DC). Клеммы рассчитаны на провода сечением до 2,5 мм2. Убедитесь, что полярность подключения соблюдена - неверная полярность может повредить устройство. Монтаж допускается в щитах с хорошей вентиляцией, избегая перегрева.

Преимущества

• Отсутствие механических контактов - исключает искрение, износ и необходимость обслуживания
• Высокая скорость переключения - подходит для импульсного управления
• Устойчивость к вибрациям и ударным нагрузкам - надёжнее обычных реле в жестких условиях
• Низкий уровень ЭМИ - не создаёт помех в чувствительной аппаратуре

Ограничения применения

• Не предназначено для переменного тока - применение на AC вызовет выход из строя
• Максимальный ток - 10 А; превышение даже кратковременно приведёт к перегреву и отказу
• Не защищён от перегрузок по напряжению - требует внешней защиты (например, TVS-диодов или предохранителей)
• Не имеет функции тепловой защиты - при длительной работе на предельной нагрузке возможен перегрев

Примеры использования

• Управление двигателем постоянного тока на конвейере
• Включение/выключение пневматического клапана в системе автоматизации
• Переключение светодиодной подсветки в контролируемом режиме
• Управление нагревательным элементом в термостатической системе

Практические советы

• Выбирайте РИТМ-К8-24DC/1-10A только для нагрузок с током ниже 8 А в реальных условиях - это обеспечит запас по тепловой стойкости
• Подключите параллельно нагрузке демпферную цепь (диффузор или RC-цепь), особенно при индуктивной нагрузке - это продлит срок службы
• Проверьте совпадение полярности перед первым включением - устройство не работает при обратном подключении управляющего напряжения
• Для работы в среде с высокой влажностью или пылью используйте дополнительную герметизацию корпуса - сам выключатель не имеет IP-защиты
• Артикул 45010000 соответствует именно этой модели - не путайте с аналогичными изделиями других серий СТЭЗ
