Выключатель автоматический однополюсный 5А C 10кА DC OptiDin BM63-1C5-DC-ОМ4-РЕГ - 281402 КЭАЗ

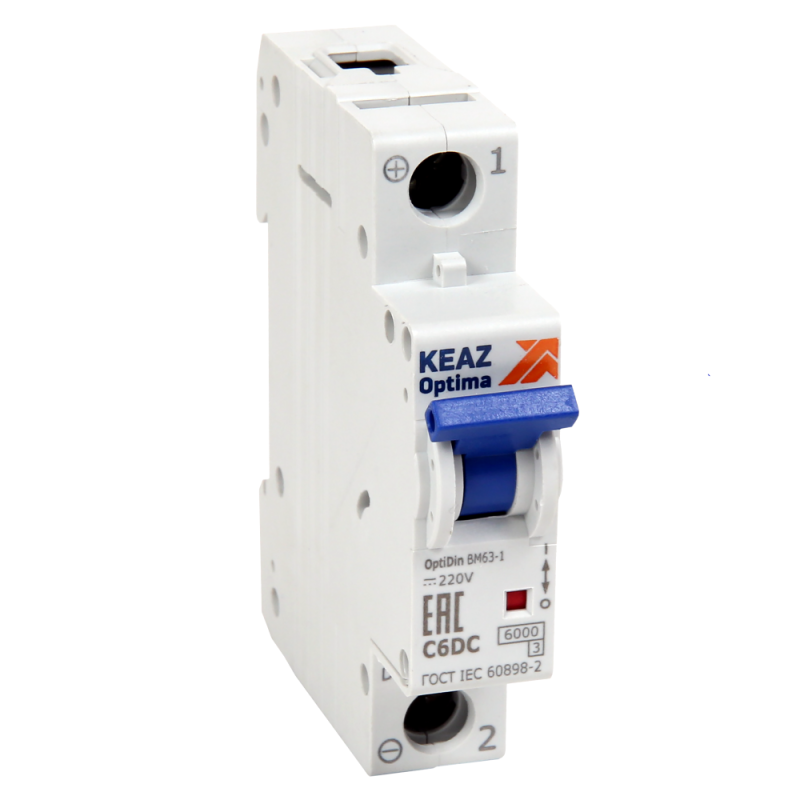

Автоматический выключатель OptiDin BM63-1C5-DC-ОМ4-РЕG от КЭАЗ предназначен для защиты цепей постоянного тока до 5 А от перегрузок и коротких замыканий. Устройство рассчитано на работу в системах с напряжением до 230 В DC и устанавливается на DIN-рейку. Его высокая отключающая способность - 10 кА - делает его надёжным решением для сложных условий, где требуется быстрое отключение даже при больших токах КЗ.

Назначение и область применения

BM63-1C5-DC-ОМ4-РЕG используется для защиты электрических цепей постоянного тока (DC) в промышленных и энергетических объектах. Подходит для установки в щитах управления, системах солнечной энергетики, аккумуляторных батареях, тяговой аппаратуре, зарядных устройствах и других DC-системах, требующих точной и быстрой защиты.

Технические характеристики

• Номинальный ток: 5 А - максимальный длительно допустимый ток без срабатывания.
• Количество полюсов: 1 - защищает одну цепь постоянного тока.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А.
• Тип напряжения: постоянный ток (DC) - не переменному току AC.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, освещение, малые двигатели, преобразователи).
• Номинальное напряжение: 230 В DC - рабочее напряжение цепи; изоляция также рассчитана на 230 В.
• Сечение провода: 1–25 мм2 - совместим с большинством медных жил, используемых в промышленной проводке.
• Способ монтажа: на DIN-рейку шириной 35 мм - стандартный формат для шкафов управления.
• Количество модулей: 1 - занимает один стандартный модуль на рейке.
• Глубина монтажа: 75 мм - необходимое расстояние от лицевой панели до задней стенки шкафа.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как помехи от переключений.
• Степень защиты IP30: защита от доступа пальцев и твердых предметов >2,5 мм, но не от воды и пыли.
• Рабочая температура: –10…+50 C - подходит для помещений с нормальным микроклиматом, не для улицы или экстремальных условий.
• Класс токоограничения: 3 - обеспечивает снижение тока КЗ до уровня ниже 1/3 от возможного максимума, повышая безопасность оборудования.
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с наибольшими рисками перенапряжений.
• Степень загрязнения: 2 - можно использовать в помещениях со слабым загрязнением (пыль, конденсат).
• Частота: 0 Гц - работает исключительно с постоянным током, не поддерживает переменный ток.

Совместимость и монтаж

Установка осуществляется на стандартную DIN-рейку типа EN 60715. Для фиксации достаточно защёлкнуть устройство на направляющих. Максимальное сечение подводящих проводов - 25 мм2, минимальное - 1 мм2. Обеспечьте плотный контакт при затяжке клемм - недостаточно затянутый провод вызывает нагрев. Выключатель совместим с другими модулями OptiDin, что позволяет собирать компактные щиты. Наличие возможности дополнительной комплектации (блокировки, контактов) позволяет расширять функциональность без изменения основного корпуса.

Безопасность и стандарты

BM63-1C5-DC-ОМ4-РЕG соответствует требованиям IEC 60947-2 для аппаратов низкого напряжения. Применяет класс токоограничения 3, который снижает энергию, передаваемую в место КЗ, защищая кабели и оборудование. Сертифицирован для работы в условиях категории перенапряжения IV и степени загрязнения 2. Отличается повышенной механической прочностью и термической стабильностью благодаря технологии производства КЭАЗ.

Преимущества

• Высокая отключающая способность - 10 кА при постоянном токе - выше многих аналогичных изделий.
• Изготовление по технологиям КЭAZ гарантирует долговечность и отказоустойчивость в условиях частых срабатываний.
• Поддержка широкого диапазона сечений проводов - удобно при использовании различных типов кабеля.
• Функциональная совместимость с другими элементами серии OptiDin - легко масштабируется.
• Конструктивно выполнена возможность последующего добавления аксессуаров (например, сигнализирующих контактов).

Ограничения применения

• Не применяется в сетях переменного тока (AC) - только для DC!
• Защита IP30 не предусматривает герметизации - нельзя устанавливать во влажных, запылённых или открытых помещениях.
• Работает только в интервале температур –10...+50 C - не подходит для холодных складов или жарких машинных залов без кондиционирования.
• Номинальное напряжение 230 В DC - не рекомендовано для систем выше этого значения (например, 400–600 В DC в крупных фотоэлектростанциях).
• Характеристика “C” менее подходяща для мощных двигателей с высоким пусковым током - лучше выбрать “D” там, где он есть.

Примеры использования

• Щиты питания солнечных панелей (PV-системы) с батарейными массивами 24–48 В DC.
• Центры управления автономными электромобилями и грузовым оборудованием.
• Линии питания светодиодных светильников постоянного тока в промышленных залах.
• Зарядные станции для аккумуляторов (AGM, LiFePO₄) с контролируемым током до 5 А.
• Оборудование железнодорожного транспорта, работающее от постоянного тока 110–230 В.

Практические советы

• Перед установкой проверьте соответствие напряжения сети значению 230 В DC - применение при более высоком напряжении опасно.
• При сборке щита учтите глубину монтажа (75 мм): не забивайте заднюю часть шкафа трубами или кабелями.
• Для систем с несколькими источниками DC (батареи + солнечные панели) используйте этот выключатель как главный защитный элемент, а не ответвление.
• Если нужна удаленная сигнализация сработки - выбирайте версию с дополнительным контактом (возможно заказать отдельно).
• Не путайте с аналогами для переменного тока - внешний вид схож, но внутренняя конструкция отличается.
