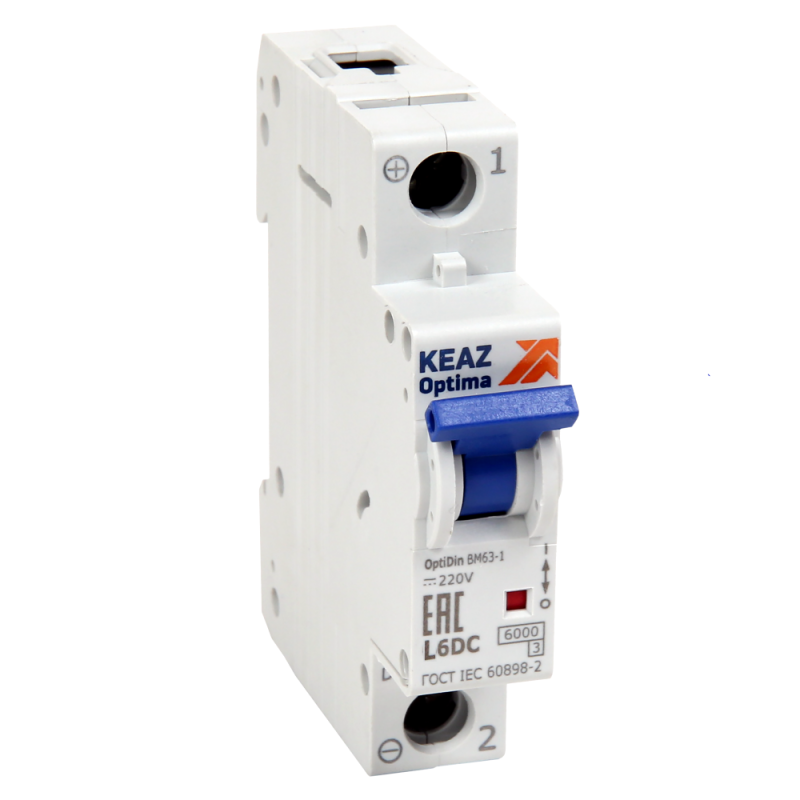

Выключатель автоматический однополюсный 3А K 10кА DC OptiDin BM63-1K3-DC-ОМ4-РЕГ - 281413 КЭАЗ

Автоматический выключатель BM63-1K3-DC-ОМ4-РЕГ от КЭАЗ предназначен для защиты цепей постоянного тока до 3 А от перегрузок и коротких замыканий. Устройство рассчитано на работу в системах с напряжением до 220 В DC и устанавливается на DIN-рейку. Подходит для применений в энергообъектах, зарядных устройствах, солнечных установках и других системах с постоянным током.

Назначение и область применения

BM63-1K3-DC-ОМ4-РЕГ - однополюсный автоматический выключатель для цепей постоянного тока. Его основная задача - защищать оборудование от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Выключатель применяется там, где требуется надёжная коммутация и быстрое отключение: в фотоэлектрических системах, батарейных массивах, контроллерах заряда, промышленных DC-сетях, транспорте и оборудовании с источниками питания постоянного тока.

Технические характеристики

• Номинальный ток: 3 А - максимальный длительно допустимый ток без срабатывания;
• Номинальное напряжение: 220 В DC - рабочее напряжение цепи; максимальное напряжение изоляции - 230 В;
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: K - чувствительна к высоким кратковременным перегрузкам, подходит для нагрузок с пиками (например, двигатели, преобразователи);
• Степень защиты IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли;
• Сечение провода: 1–25 мм2 - совместим с медными жилами этого диапазона;
• Класс токоограничения: 3 - обеспечивает снижение тока КЗ до уровня ниже пикового значения, что защищает подключенное оборудование;
• Категория перенапряжения IV - предназначено для установки в местах с возможностью высоких скачков напряжения (например, вход в здание или распределительный щит);
• Рабочая температура: –10…+50 C - можно использовать в неотапливаемых помещениях, но не на улице без корпуса;
• Монтаж: один модуль DIN, глубина установки 75 мм - занимает минимум места в шкафу;
• Импульсное напряжение: 4 кВ - выдерживает кратковременные выбросы напряжения, характерные для сетевых помех;
• Частота: 0 Гц - работает исключительно с постоянным током, не переменному току.

Совместимость и монтаж

BM63-1K3-DC-ОМ4-РЕГ устанавливается на стандартную DIN-рейку типа TS35. Для фиксации достаточно защёлкнуть устройство в направляющих. Монтаж требует соблюдения правильного сечения проводов - от 1 до 25 мм2. Наконечники должны быть плотно затянуты, чтобы избежать нагрева контактов. Обращайте внимание на полярность: хотя выключатель не имеет полярности при подключении, рекомендуется соблюдать последовательность “вход/выход” согласно схеме системы. Простой механический рычаг позволяет вручную включить/отключить питание.

Безопасность и стандарты

BM63-1K3-DC-ОМ4-РЕГ соответствует требованиям IEC 60947-2 для аппаратов управления и защиты. Класс перенапряжения IV и степень загрязнения 2 позволяют использовать его в типичных промышленных условиях. Сертифицирован для работы в соответствии с нормами безопасности для оборудования постоянного тока. Отличается повышенной прочностью контактной группы благодаря технологии КЭАЗ Optima, обеспечивающей долгую жизнь даже при частых операциях включения-отключения.

Преимущества

• Узкая форма (1 модуль) экономит место в распределительных щитах;
• Высокая отключающая способность 6 кА - выше многих аналогов, что важно для DC-систем с малым внутренним сопротивлением;
• Характеристика K позволяет работать с нагрузками, имеющими пусковые токи, без ложных срабатываний;
• Поддержка широкого диапазона сечений проводов - удобно для различных типов кабелей;
• Произведён в России (КЭАЗ), гарантирует наличие запчастей и сервисной поддержки;
• Возможна дополнительная комплектация - например, установка вспомогательных контактов или сигнализаторов положения.

Ограничения применения

• Не используется в цепях переменного тока - только для постоянного тока (DC);
• Защита IP30 не предусматривает защиту от влаги - нельзя устанавливать во влажных помещениях без внешнего корпуса;
• Работает только в диапазоне температур –10…+50 C - не подходит для холодных регионов без обогрева шкафа;
• Номинальное напряжение 220 В DC - не следует применять в системах выше 250 В постоянного тока;
• Не предназначен для частого ручного включения/отключения более 10 раз в день - это снизит срок службы механизма.

Примеры использования

• Щиты солнечных электростанций - защита каждой строки PV-панелей;
• Зарядные станции для электромобилей - контроль тока на выходе выпрямителей;
• Промышленные контроллеры и PLC - защита слаботочных цепей управления;
• Железнодорожные системы - управление освещением и сигналами на постоянном токе;
• UPS-батарейные банки - отключение при перегрузке или КЗ в аккумуляторной группе.

Практические советы

• Перед установкой проверьте соответствие напряжения вашей сети - 220 В DC, а не AC!
• Выбирайте сечение провода в зависимости от нагрузки: для 3 А оптимально 1,5–4 мм2, но устройство принимает до 25 мм2 - используйте переходники при необходимости;
• Если планируете часто отключать питание, лучше выбрать модель с ручкой большего размера - так проще управлять руками в перчатках;
• Для увеличения функционала можно заказать дополнительные модули: вспомогательные контакты для сигнализации состояния или дугогашение;
• Обязательно закрывайте щит после монтажа - IP30 не спасёт от попадания пыли и влаги внутри шкафа.
