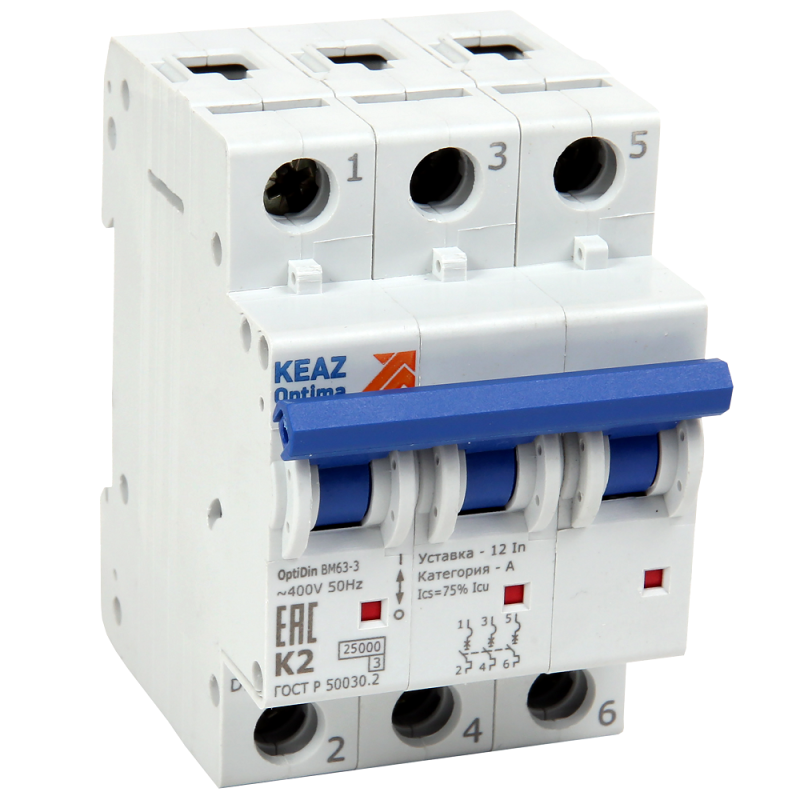

Выключатель автоматический модульный 3п K OptiDin ВМ63-3K25-20-УХЛ3 КЭАЗ 342130

Автоматический трёхполюсный выключатель ВМ63-3K25-20 КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в сетях переменного тока 400 В, 50 Гц. Он рассчитан на работу в условиях умеренного климата (УХЛ3), легко монтируется на DIN-рейку и подходит для промышленных объектов, где важна надёжность и долговечность.

Назначение и область применения

Выключатель ВМ63-3K25-20 КЭАЗ используется для защиты силовых цепей в распределительных щитах. Его применяют в промышленных установках: на станках, конвейерах, насосных станциях, в системах вентиляции и других устройствах с высокими пусковыми токами. Благодаря характеристике срабатывания K, он хорошо сочетается с оборудованием, имеющим длительные импульсы нагрузки - например, двигателями или трансформаторами.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 20 кА
• Тип тока: переменный (AC)
• Частота: 50 Гц
• Характеристика срабатывания: K - подходит для нагрузок с высокими пусковыми токами
• Класс токоограничения: 3 - быстрое гашение дуги снижает энергию короткого замыкания
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 75 мм
• Степень защиты IP20 - защита от доступа пальцев, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запыления
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высокими переходными процессами
• Подключение проводников: до 35 мм2 (медные жилы)

Совместимость и монтаж

Выключатель ВМ63-3K25-20 КЭАЗ устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной не менее 75 мм. Подключение проводов осуществляется через винтовые зажимы - они обеспечивают плотный контакт даже при использовании многожильных проводников. Несмотря на наличие возможности дополнительной комплектации, сам выключатель не имеет встроенных дополнительных модулей (например, расцепителей или сигнализаторов), которые можно установить отдельно.

Безопасность и стандарты

Конструкция соответствует требованиям российского реестра промышленной продукции №10385134. Корпус и внутренние элементы изготовлены из самозагасающегося пластика, что исключает распространение пламени при аварии. Применение двойного разрыва контактов и двухступенчатой дугогасительной системы повышает безопасность при отключении больших токов короткого замыкания.

Преимущества

• Серебросодержащие напайки на подвижных контактах - увеличивают срок службы и снижают нагрев при работе
• Профильтрованные углубления на корпусе обеспечивают лучший теплоотвод - снижается риск перегрева при длительной нагрузке
• Индикатор положения контактов - позволяет визуально определить, включен ли выключатель, даже при закрытой крышке щита
• Надёжные зажимы - фиксируют провода сечением до 35 мм2 без проскальзывания, даже после многократных отключений
• Двойная дугогасительная система - обеспечивает стабильное гашение дуги при максимальных токах короткого замыкания

Ограничения применения

Выключатель ВМ63-3K25-20 КЭАЗ не предназначен для работы во внешних условиях - степень защиты IP20 не защищает от влаги и пыли. Также он не рекомендован для частых операций включения/выключения (более 10–15 раз в день), так как не является аппаратом управления, а лишь защитным устройством. Не следует использовать в сетях постоянного тока - он рассчитан исключительно на переменный ток 50 Гц.

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 11 кВт в цеху
• Щитовая защита группы оборудования на производстве
• Распределительный щит в административном здании с нагрузками типа насосов и вентиляторов
• Входной автомат в распределительном пункте, где возможны скачки тока

Практические советы

• При выборе автомата проверьте соответствие сечения кабеля - максимум 35 мм2. Меньшие сечения тоже подходят, но требуют правильной подготовки жил (обжим или скрутка с наконечником)
• Не забудьте про посадочную глубину 75 мм - при сборке щита учтите расположение других устройств и кабельных каналов
• Индикатор состояния контактов удобен при обслуживании, но не заменяет тестирование мультиметром перед работой
• Для условий повышенной влажности или пыли используйте выключатели с более высокой степенью защиты - этот экземпляр только для сухих помещений класса загрязнения 2
• ВМ63-3K25-20 КЭАЗ совместим с другими изделиями серии ВМ63 - при необходимости можно собрать комплексную защиту с одним типовым решением
