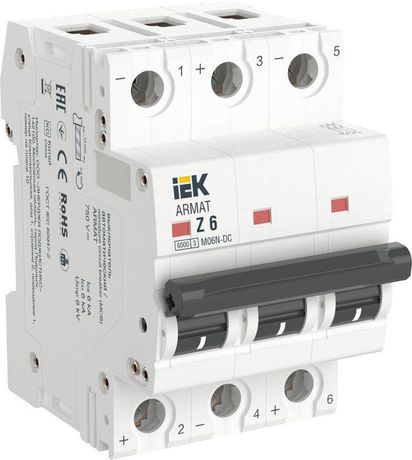

Выключатель автоматический модульный 3п Z 5А M06N-DC ARMAT IEK AR-M06N-3-Z005DC

Автоматический выключатель модульный 3-полюсный Z 5А серия M06N-DC IEK предназначен для защиты и коммутации цепей постоянного тока в распределительных щитах. Этот аппарат обеспечивает надёжную работу в системах с напряжением до 750 В, особенно там, где важна точная отсечка малых токов перегрузки - например, в фотоэлектрических установках, зарядных станциях или промышленной автоматике.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный Z 5А серия M06N-DC IEK используется для защиты цепей постоянного тока (DC) от перегрузок и коротких замыканий. Применяется в системах с высокой долей DC-нагрузок: солнечных электростанциях, батарейных массивах, электромобилях, промышленном оборудовании с преобразователями частоты, а также в распределительных щитах объектов с возобновляемыми источниками энергии.

Технические характеристики

• Номинальный ток: 5 А - подходит для нагрузок до 5 ампер в каждой фазе
• Номинальное напряжение: 750 В DC - максимальное рабочее напряжение для цепей постоянного тока
• Номинальное напряжение изоляции: 1000 В - гарантирует безопасную изоляцию при кратковременных скачках
• Номинальная отключающая способность: 6 кА - способен отключить аварийный ток до 6000 ампер
• Характеристика срабатывания: Z - чувствительна к малым перегрузкам, идеальна для зашиты полупроводниковых устройств (например, инверторов, контроллеров)
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, уменьшая повреждения оборудования
• Модульная ширина: 54 мм - занимает три модуля (по 18 мм каждый) на DIN-рейке
• Поперечное сечение провода: до 25 мм2 - совместим с жилами медными однопроволочными и многожильными
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных предметов, но не герметичен
• Рабочая температура: –5…+40 C - допустимый диапазон для внутренних помещений без кондиционирования
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Частота: 50 Гц - указан для справки; фактически работает только с постоянным током

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы, поддерживающие провода сечением до 25 мм2 - как жесткие, так и гибкие. Для удобства сборки возможна комплектация шинами типа PIN и FORK, что позволяет организовать параллельные соединения без лишней проводки. Установка требует свободного места вокруг аппарата для теплоотвода - не закрывайте корпус крышками или другими элементами.

Безопасность и стандарты

Автоматический выключатель модульный 3-полюсный Z 5А серия M06N-DC IEK соответствует требованиям международных норм IEC/EN 60947-2 для аппаратов переменного и постоянного тока. Наличие класса токоограничения 3 и испытаний на импульсное напряжение 6 кВ подтверждает соответствие повышенным требованиям безопасности в промышленных условиях. Сертифицирован для работы в помещениях со степенью загрязнения 2 - то есть в обычных электрошкафах без запыления и конденсата.

Преимущества

• Высокая чувствительность характерики Z - минимизирует ложные сработки при пуске мощных преобразователей
• Поддержка DC-цепей до 750 В - единственный вариант для современных PV-систем среди бюджетных решений
• Готовые решения для шинного монтажа - экономят время при сборке щита
• Широкий ряд номиналов в серии M06N-DC - можно выбрать аналоги на 0,5–63 А для других участков системы
• Долгий срок службы - 15 лет при правильной эксплуатации снижают затраты на обслуживание

Ограничения применения

• Не применяется в сетях переменного тока (AC) - даже при наличии 50 Гц в спецификации, он не рассчитан на AC
• IP20 не защищает от воды и пыли - нельзя использовать во влажных, открытых или грязных местах
• Работает только при температуре выше –5 C - в холодных неотапливаемых помещениях требуется дополнительный обогрев
• Не рекомендован для цепей с частыми включениями более 10 раз в день - износ контактов возрастает
• При использовании в цепях с большой индуктивностью (например, двигатели постоянного тока) необходимы дополнительные демпферы

Примеры использования

• Защита группы солнечных панелей в микросистеме 1500 В (при последовательном включении трёх таких выключателей)
• Отключение контура питания литий-ионных аккумуляторов в UPS-станции
• Коммутационный элемент в управлении приводами постоянного тока на конвейерах
• Щитовая защита в электробусах или зарядных станциях с выходом 400–750 В DC

Практические советы

• Выбирая этот автомат, проверьте, чтобы ваша система работала именно на постоянном токе - неверное применение вызывает отказ и риск возгорания
• При монтаже используйте плоский контактный инструмент - не перетягивайте зажимы, иначе деформируется гибкая жила
• Для групповой защиты нескольких цепей используйте шины PIN/FORK - они обеспечивают равномерное распределение тока и исключают плохой контакт
• Обращайте внимание на расположение устройства: рядом не должны находиться нагревательные элементы или силовые кабели с большими токами - это влияет на тепловую характеристику Z
• Проверяйте целостность изоляции перед первым включением - особенно после перевозки в условиях перепадов температур
