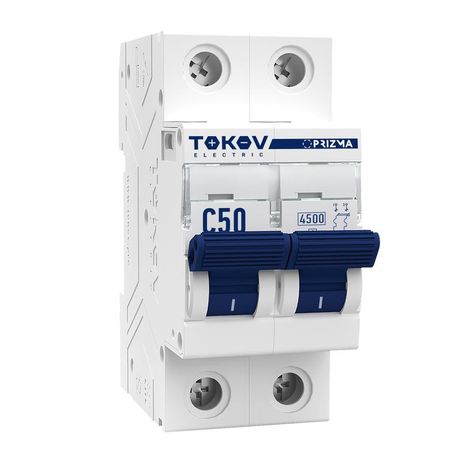

Выключатель автоматический модульный 2п C 50А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-2-50-C

Автоматический выключатель модульный 2 полюса 50 А 4.5 кА характеристика C от TOKOV ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Артикул tke-pz45-mcbi-2-50-c подходит для установки в щитках жилых, коммерческих и промышленных объектов с переменным током.

Назначение и область применения

Этот автоматический выключатель защищает электропроводку и оборудование от повреждений при превышении допустимой нагрузки или возникновении аварийного тока. Подходит для защиты групповых линий освещения, розеток, теплового оборудования и маломощных двигателей. Часто используется в распределительных щитах квартир, офисов, мастерских и на производстве.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 50 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан выключатель
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое не вызывает пробоя изоляции
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (например, от молнии)
• Отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального, подходит для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные светильники)
• Количество полюсов: 2 - отключаются оба фазных провода одновременно
• Защита полюсов: оба полюса защищены - обеспечивается полная отсечка цепи
• Степень защиты: IP20 - защита от прикосновения пальцами и твердыми предметами, но не от воды
• Максимальное сечение провода: до 25 мм2 для одножильного, до 16 мм2 для многожильного
• Рабочая температура: от –25 C до +60 C - подходит для установки в неотапливаемых помещениях
• Ширина: 2 модуля (36 мм) - совместим со стандартными DIN-рейками
• Глубина монтажа: 50 мм - требует достаточного места внутри шита

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 50 А 4.5 кА характеристика C устанавливается на DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением. Убедитесь, что сечение провода соответствует заявленному: для медных проводов - 1–25 мм2 (одножильные) или 1–16 мм2 (многожильные). Перед монтажом обязательно отключите питание. Надежно затяните контакты - слабый контакт вызывает нагрев и выход из строя автомата. Монтаж возможен только в закрытых щитах, так как степень защиты IP20 не предусматривает работу на открытом воздухе.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта EN 60898 и IEC 60898, которые регламентируют безопасность и надежность бытовых и аналогичных автоматических выключателей. Применение устройства в системах с напряжением выше 400 В запрещено. Номинальное импульсное напряжение 6 кВ обеспечивает защиту от кратковременных перенапряжений, характерных для сетей с высокой помеховой активностью.

Преимущества

• Двухполюсная конструкция гарантирует полную отсечку фазы - снижает риск поражения током при обслуживании
• Характеристика C оптимальна для типовых бытовых и промышленных нагрузок с пусковыми токами (например, насосы, компрессоры)
• Увеличенная отключающая способность 4,5 кА позволяет использовать в местах с высокой вероятностью КЗ - например, рядом с трансформаторами или длинными кабелями
• Работает при низких температурах - подходит для установки в холодных помещениях, на улице внутри герметичных щитов
• Совместим с большинством стандартных модульных щитов

Ограничения применения

• Не предназначена для защиты цепей с очень высокими пусковыми токами (например, крупные двигатели >5 кВт) - лучше выбрать характеристику D
• Не применяется в цепях постоянного тока (DC)
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях без корпуса или в условиях повышенной запыленности
• Не рекомендуется для использования в качестве главного входного автомата в домашних щитах - обычно требуется 63 А и выше
• Не подходит для защиты светодиодных драйверов и ЭПРА - они имеют высокие импульсные токи, которые могут вызывать ложные срабатывания

Примеры использования

• Защита группы розеток в кухне или гостиной
• Отключение питания кондиционера мощностью до 11 кВт
• Щитовая защита для насосной станции или воздушного компрессора
• Линия питания станка с асинхронным двигателем до 10 кВт
• Подключение системы отопления с циркуляционными насосами

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля: для 50 А нужен минимум 10 мм2 меди, желательно 16 мм2 для долговечности
• При использовании многожильного провода используйте наконечники (клеммы) - это исключит обрыв и перегрев
• Не устанавливайте этот автомат вместо УЗО - он не защищает от утечек тока, только от перегрузок и КЗ
• При сборке щита соблюдайте порядок: ввод → счетчик → главный автомат → групповые автоматы. Автомат tke-pz45-mcbi-2-50-c - это группа, а не ввод
• Проверяйте температуру контактов через несколько часов после первого включения - перегрев указывает на плохой контакт
