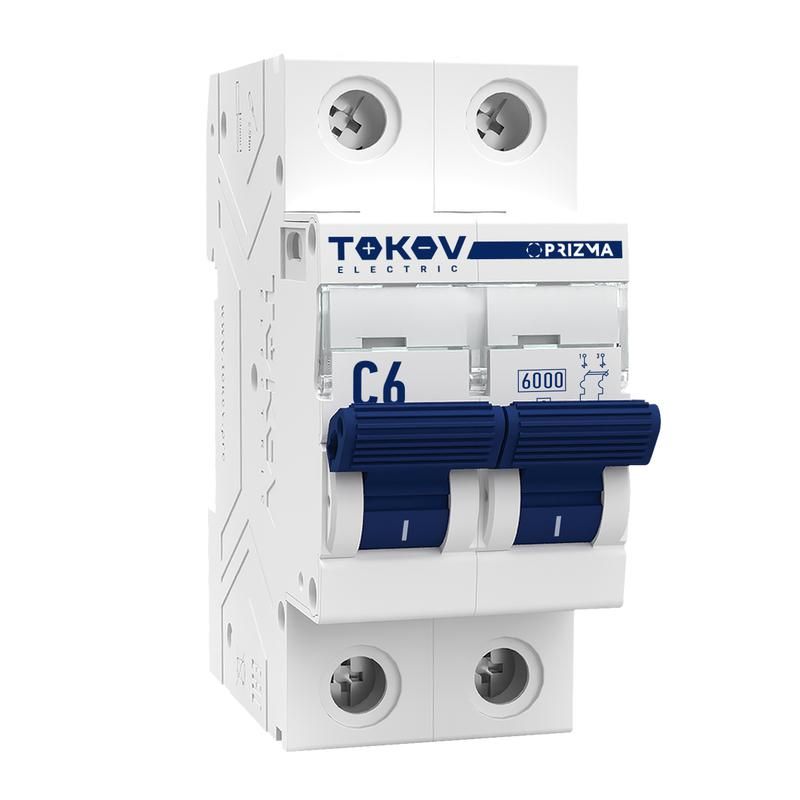

Выключатель автоматический модульный 2п C 6А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-2-6-C

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-2-6-c - двухполюсное устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, офисных и промышленных объектах, где требуется надёжная защита нагрузок до 6 А.

Назначение и область применения

Этот автомат предназначен для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Он используется в распределительных щитах для обеспечения безопасности бытовой и промышленной электроустановки. Особенно эффективен там, где нагрузка имеет умеренные пусковые токи: освещение, розеточные группы, маломощные насосы, системы управления, контрольно-измерительные приборы.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан аппарат
• Напряжение изоляции: 500 В - предельное напряжение, которое не вызывает пробоя изоляции
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (например, от молнии или коммутационных помех)
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Количество полюсов: 2 - одновременно отключает фазу и ноль
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального, подходит для нагрузок со слабыми пусковыми токами
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Максимальное сечение провода: 1–25 мм2 (монолитный), 1–16 мм2 (гибкий многожильный)
• Рабочий температурный диапазон: от –25 C до +60 C
• Ширина: 2 модуля (36 мм)
• Глубина монтажа: 50 мм

Совместимость и монтаж

Выключатель TOKOV ELECTRIC tke-pz60-mcbi-2-6-c устанавливается на DIN-рейку шириной 35 мм, типичную для современных распределительных щитов. Монтаж выполняется стандартными зажимами - провода затягиваются винтами. Для надёжного контакта используйте провода сечением не более 25 мм2 (твердый) или 16 мм2 (мягкий). Убедитесь, что ширина щита позволяет разместить два модуля. Напряжение питания - до 400 В переменного тока, 50 Гц. Не допускается установка в условиях повышенной влажности или открытых площадках - степень защиты IP20 не предусматривает защиту от влаги.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов EN 60898 и IEC 60898, которые регламентируют безопасность и испытания автоматических выключателей для бытового и аналогичного использования. Отключение при КЗ происходит гарантированно до 6 кА - это проверено сертификацией. Конструкция исключает самопроизвольное включение после срабатывания - необходимо ручное восстановление.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение фазы и нулевого провода - повышает безопасность при обслуживании
• Характеристика “C” оптимальна для большинства бытовых и легкопусковых промышленных нагрузок
• Высокая отключающая способность (6 кА) гарантирует работу даже при серьёзных авариях
• Поддержка широкого диапазона сечений проводов - совместим с большинством распространённых кабелей
• Работает в широком температурном интервале - подходит для холодных помещений и теплых щитовых

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц
• Не предназначена для установки вне закрытых щитов - IP20 не защищает от влаги, пыли и механических воздействий
• Не рекомендован для мощных двигателей, компрессоров, сварочных аппаратов - их высокие пусковые токи могут вызывать ложные срабатывания
• Не следует использовать в качестве основного рубильника - он не предназначен для частого ручного включения/выключения

Примеры использования

• Защита розеточной группы в квартире или офисе
• Автомат для светильников и точечного освещения
• Щитовая защита контроллеров, терморегуляторов, систем видеонаблюдения
• Линии питания маломощных насосов и вентиляторов
• Дополнительный защитный элемент в распределительном щите дома

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключаемых устройств не превышает 1,3 кВт (при 230 В) или 2,4 кВт (при 400 В)
• При использовании гибких проводов обязательно примените наконечники (наконечник типа НШВИ) - это повысит контакт и предотвратит обрыв жил
• Проверьте соответствие сечения провода и номинала автомата - слишком тонкий провод при 6 А может перегреваться
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом - ближе к входу, с большим - дальше
• Не заменяйте этот автомат на более мощный (например, 10 А) без пересчёта сечения проводки - это опасно!
