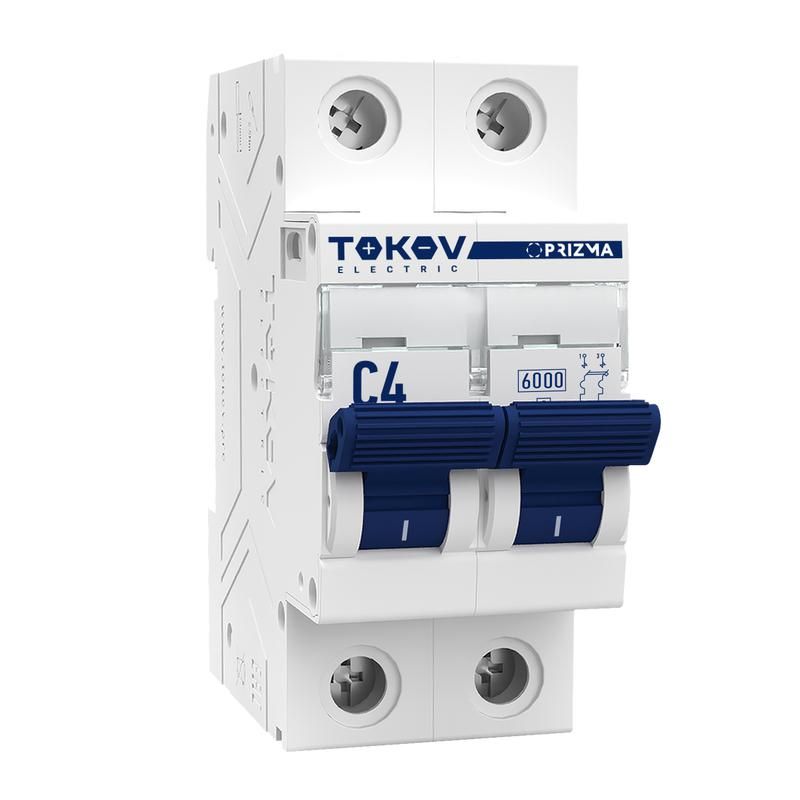

Выключатель автоматический модульный 2п C 4А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-2-4-C

Автоматический выключатель модульный 2 полюса 4 ампера 6 килоампер характеристика C от TOKOV ELECTRIC (артикул tke-pz60-mcbi-2-4-c) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и легкопромышленных сетях переменного тока.

Назначение и область применения

Этот автоматический выключатель используется для защиты групповых линий освещения, розеточных контуров, маломощного оборудования - например, насосов, вентиляторов, зарядных устройств. Подходит для установки в распределительных щитках жилых домов, офисов, мастерских. Благодаря характеристике «C» он хорошо реагирует на умеренные пусковые токи, что делает его универсальным для нагрузок с небольшими скачками при включении.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 4 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Номинальное напряжение: 400 В - работает в сетях до 400 В между фазами
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, оптимальна для смешанных нагрузок
• Количество полюсов: 2 - защищает две фазы одновременно
• Изоляция: номинальное напряжение изоляции 500 В, импульсное напряжение 6 кВ
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и воды; требует установки внутри закрытого щита
• Максимальное сечение провода: 1–25 мм2 (жесткий), 1–16 мм2 (гибкий)
• Рабочая температура: от –25 C до +60 C
• Ширина: 2 модуля (36 мм)
• Глубина монтажа: 50 мм

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 4 ампера 6 килоампер характеристика C совместим со штандингами DIN 35 мм. Устанавливается в стандартные распределительные щиты. Для подключения используйте провода сечением не более 25 мм2 (жесткие) или 16 мм2 (гибкие). Обязательно затягивайте зажимы моментом, соответствующим рекомендациям производителя - недостаточно плотное крепление вызывает нагрев. Монтаж допускается только в сухих помещениях, где исключена попадание влаги и пыли.

Безопасность и стандарты

Выполнено в соответствии с EN 60898 и IEC 60898 - стандартами для автоматических выключателей в бытовых и аналогичных условиях. Номинальная отключающая способность 6 кА обеспечивает надёжную работу при типовых аварийных режимах в квартирах и небольших объектах. Сертифицирован для использования в системах TN-S, TN-C-S, TT.

Преимущества

• Устойчив к кратковременным перегрузкам благодаря характеристике «C» - меньше ложных срабатываний при запуске двигателей или светодиодной подсветки
• Двухполюсная конструкция гарантирует полное отключение обоих проводников - повышает безопасность при обслуживании
• Широкий диапазон сечений проводов позволяет использовать как медные, так и алюминиевые жилы
• Надёжная механическая конструкция: срок службы до 10 000 операций включения/выключения

Ограничения применения

• Не подходит для помещений с высокой влажностью, пылью или агрессивными средами - степень защиты IP20 не предусматривает внешнюю защиту
• Не применяется в сетях постоянного тока (DC)
• Не рассчитан на токи выше 4 А - использование с большей нагрузкой приведёт к перегреву и выходу из строя
• Не следует устанавливать в открытых щитах на улице или в неотапливаемых местах при температуре ниже –25 C

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Отключение светильников в коридоре или на лестнице
• Щитовая защита маломощного оборудования: компрессора, принтера, системы видеонаблюдения
• Линии питания для точечных LED-светильников с дросселями

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех подключённых устройств - она не должна превышать 900 Вт при 230 В (P = U × I)
• Для гибких проводов обязательно используйте наконечники (наконечники типа НШВИ), чтобы избежать плохого контакта
• При замене старого автомата убедитесь, что новый имеет ту же ширину (2 модуля) и глубину (50 мм), чтобы поместился в существующий щит
• Не комбинируйте этот автомат с другими сериями без проверки совместимости по клеммным контактам - лучше использовать продукцию одного бренда (например, TOKOV ELECTRIC)
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях повышенной влажности или колебаний напряжения
