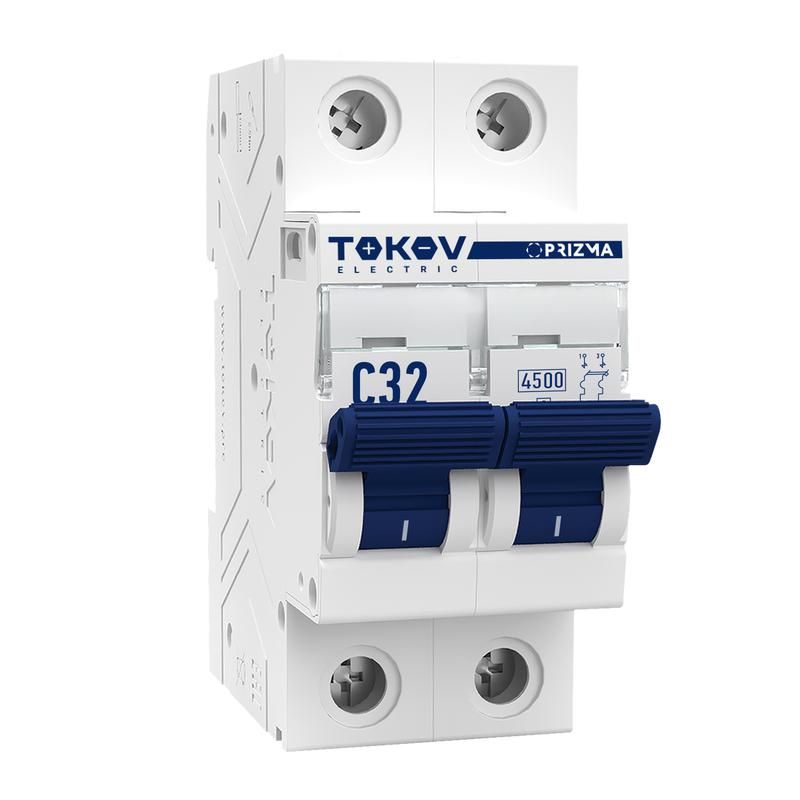

Выключатель автоматический модульный PRIZMA 2п C 32А 4.5кА TOKOV ELECTRIC TKE-PZ45-MCBI-2-32-C

Автоматический выключатель модульный 2 полюса 32 А 4.5 кА характеристика C от бренда TOKOV ELECTRIC (артикул tke-pz45-mcbi-2-32-c) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока. Он устанавливается на DIN-рейку в распределительных щитах и обеспечивает надёжную работу при нагрузках до 32 ампер.

Назначение и область применения

Этот автоматический выключатель используется для защиты групповых линий освещения, розеток, бытовой техники и оборудования с умеренно высокими пусковыми токами. Подходит для установки в жилых домах, офисах, магазинах и на производстве - например, для защиты двигателей малой мощности, насосов, компрессоров и других устройств, где требуется срабатывание при кратковременных перегрузках.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой он рассчитан
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального, что подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы)
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Изоляционное напряжение: 500 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные помехи)
• Количество полюсов: 2 - отключает два фазных провода одновременно, применяется в однофазных сетях 230/400 В
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды; подходит только для внутренней установки в закрытые щиты
• Максимальное сечение провода: 1–25 мм2 (монолитный), 1–16 мм2 (гибкий многожильный)
• Установочная ширина: 2 модуля (36 мм)
• Глубина монтажа: 50 мм - требует достаточного места внутри щита
• Рабочая температура: от –25 C до +60 C - допустимый диапазон для помещений без экстремальных условий

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 32 А 4.5 кА характеристика C совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается в любые распределительные щиты с подходящим свободным местом. Для подключения используйте провода сечением не менее 1 мм2 и не более 25 мм2 (твердые) или 16 мм2 (гибкие). Обязательно затягивайте зажимы моментом, соответствующим рекомендациям производителя - недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает контакты. Монтаж выполняется при отключенном питании.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта EN 60898-1 и IEC 60898-1, которые регламентируют безопасность и испытания автоматических выключателей для бытового и аналогичного использования. Номинальная отключающая способность 4,5 кА гарантирует надёжное отключение даже при серьёзных аварийных режимах. Конструкция исключает самопроизвольное включение после срабатывания - необходимо вручную перевести рычаг в положение «ON».

Преимущества

• Двухполюсное отключение обеспечивает полное отсоединение цепи - повышает безопасность при обслуживании
• Характеристика C оптимальна для большинства бытовых и промышленных нагрузок с пусковыми токами
• Высокая отключающая способность (4,5 кА) снижает риск возгорания при КЗ
• Удобная индикация состояния: рычаг вниз - отключено, вверх - включено
• Совместим с широким спектром проводов - позволяет использовать как медные, так и алюминиевые жилы нужного сечения

Ограничения применения

• Не предназначена для защиты цепей с очень высокими пусковыми токами (например, большие двигатели, сварочные аппараты) - для них лучше подходит характеристика D
• IP20 не допускает использование во влажных помещениях, на улице или в условиях повышенной запылённости
• Не работает при температуре ниже –25 C или выше +60 C - не подходит для неотапливаемых объектов зимой
• Не является УЗО - не защищает от утечек тока на землю; для этого требуется отдельное устройство

Примеры использования

• Защита группы розеток в квартире или офисе
• Подключение котельного оборудования, тепловых завес, систем вентиляции
• Щитовая защита для осветительных контуров с энергосберегающими лампами
• Линии питания маломощных станков, конвейеров, насосов в цехах

Практические советы

• Выбирая автомат, проверьте, чтобы суммарная мощность всех подключённых устройств не превышала 7,0 кВт (при 230 В) - это предел для 32 А
• При использовании гибких проводов обязательно примените наконечники (наконечник-штырь или трубчатый) - это предотвращает ослабление контакта
• Не устанавливайте этот автомат вместо трёхполюсного - он не отключает ноль, поэтому не подходит для трехфазных систем
• Проверяйте соответствие сечения провода и номинала автомата: для 32 А минимум 4 мм2 меди, но лучше 6 мм2 для долговечности
• При замене старого автомата убедитесь, что новый имеет ту же ширину (2 модуля) и глубину (50 мм), чтобы войти в существующий щит
