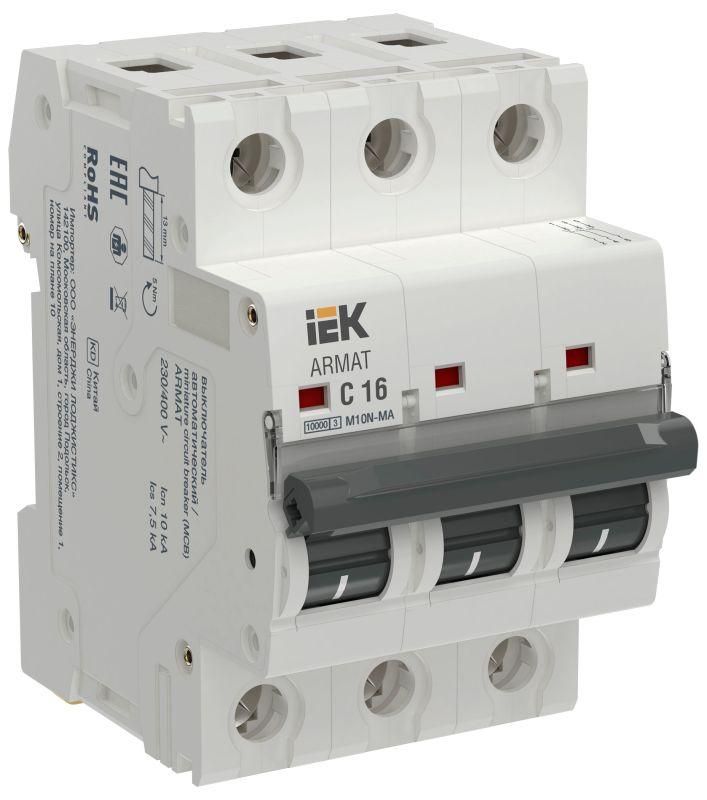

Выключатель автоматический модульный 3п C 16А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-3-C016

Автоматический выключатель модульный 3-полюсный C 16А M10N-MA без теплового расцепителя - устройство от бренда IEK из серии ARMAT, предназначенное исключительно для защиты от короткого замыкания в системах, где не требуется термическая защита. Подходит для установки в щитах аварийной вентиляции и пожаротушения.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный C 16А M10N-MA без теплового расцепителя используется там, где необходимо отключить цепь только при сверхтоке короткого замыкания, но не при перегрузке. Это характерно для критически важных систем, где срабатывание от перегрева недопустимо - например, в системах аварийной вентиляции, пожаротушения, насосных станциях противопожарного водоснабжения и других объектах, требующих бесперебойной работы даже при длительном превышении нагрузки.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 16 А
• Характеристика расцепления: C (срабатывает при токах 5–10 кратном от номинала)
• Номинальная отключающая способность: 10 кА
• Монтаж: на DIN-рейку 35 мм
• Отсутствует тепловой расцепитель - защита от перегрузки не предусмотрена

Совместимость и монтаж

Устройство совместимо со всеми стандартными шкафами и щитами, оснащёнными DIN-рейкой 35 мм. Устанавливается так же, как обычный модульный автомат - фиксируется защёлкой. Для правильной работы важно соблюдать рекомендованную площадь сечения провода: медный провод 1,5–2,5 мм2. Клеммы рассчитаны на затяжку отверткой с плоским жалом. Не допускается использование с кабелями большего сечения - возможен риск плохого контакта.

Безопасность и стандарты

Автоматический выключатель модульный 3-полюсный C 16А M10N-MA соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-1. Отключение происходит за счет электромагнитного расцепителя, который обеспечивает быстрое отключение при КЗ. Применение в системах пожарной безопасности подтверждено сертификатами соответствия для оборудования противопожарной защиты.

Преимущества

• Не реагирует на кратковременные перегрузки - позволяет работать системам аварийной вентиляции и пожаротушения без ложных отключений
• Высокая отключающая способность (10 кА) - надёжно гасит дугу даже при серьёзных КЗ
• Стандартный форм-фактор - легко заменяется на аналогичные модели в существующих щитах
• Произведён в рамках серии ARMAT - проверенная линейка от IEK с высокой механической прочностью и долговечностью контактов

Ограничения применения

Автоматический выключатель модульный 3-полюсный C 16А M10N-MA без теплового расцепителя нельзя использовать в обычных сетях освещения, розеточных группах или на оборудовании, которое подвержено регулярным перегрузкам. Без тепловой защиты он не предохраняет от длительного превышения тока - это может привести к перегреву кабелей и возгоранию. Обязательно убедитесь, что в цепи есть другая защита от перегрузки - например, предохранители или термореле.

Примеры использования

• Щит аварийной вентиляции в подземном паркинге
• Управление насосами противопожарного водоснабжения
• Цепи питания дымоудалителей и клапанов пожаротушения
• Линии питания экстренных светильников эвакуационного освещения, если они уже защищены другими средствами от перегрузки

Практические советы

• Перед установкой проверьте, что в проекте указана именно модель без теплового расцепителя - другие автоматы этой серии имеют его и не подходят для этих задач
• Обязательно согласуйте применение этого автомата с нормами ПУЭ и проектом - в некоторых случаях требуется наличие двухступенчатой защиты
• При использовании в составе комплексной системы пожарной безопасности убедитесь, что все остальные элементы (например, контроллеры, датчики) также не зависят от тепловой защиты
• Не используйте этот автомат вместо обычного - он не спасёт от перегрузки, а значит, может стать причиной повреждения проводки
