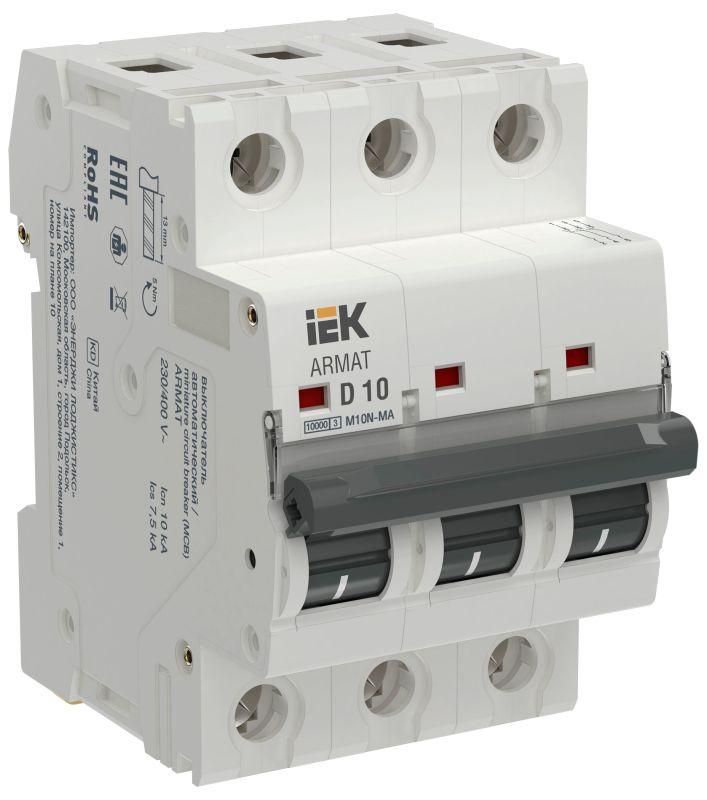

Выключатель автоматический модульный 3п D 10А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-3-D010

Автоматический выключатель модульный 3-полюсный D 10А M10N-MA без теплового расцепителя - устройство для защиты трёхфазных цепей исключительно от короткого замыкания. Применяется там, где требуется быстрое отключение при аварии, но не нужна защита от перегрузки. Производится компанией IEK в серии ARMAT.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный D 10А M10N-MA без теплового расцепителя предназначен только для защиты от короткого замыкания. Он не реагирует на длительную перегрузку - это отличает его от обычных автоматов. Такой подход используется в системах, где любая задержка при аварии недопустима, а перегрузка контролируется другими средствами.

• Системы аварийной вентиляции и пожаротушения
• Цепи питания насосов, вентиляторов, эскалаторов с внешним термозащитным управлением
• Участки электроустановок, где перегрузка уже защищена контакторами или реле

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений
• Номинальное напряжение: 400 В переменного тока (AC) - рабочее напряжение сети
• Номинальное напряжение изоляции: 500 В - предел, при котором сохраняется изолирующая способность
• Характеристика срабатывания: D - высокий порог срабатывания при кратковременных бросках тока (например, при запуске двигателей); позволяет избежать ложных срабатываний
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Количество полюсов: 3 - отключает все три фазы одновременно
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные перенапряжения)
• Поперечное сечение провода: 1–25 мм2 - допустимый диапазон сечения подключаемых жил
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов >12,5 мм; не защищён от воды и пыли
• Рабочая температура: от –40 C до +70 C - работает в суровых условиях, в том числе в неотапливаемых помещениях
• Монтаж: на DIN-рейку шириной 35 мм
• Количество модулей DIN: 3 - занимает 3 стандартных модуля (54 мм ширины)
• Степень загрязнения 2: допустимо наличие неметаллической пыли и временной проводящей влаги (обычные условия внутри щита)

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный D 10А M10N-MA без теплового расцепителя устанавливается на стандартную DIN-рейку типа TS35. Подключение осуществляется через зажимы сверху и снизу - провода сечением 1–25 мм2 затягиваются отверткой. Все три полюса имеют одинаковый механизм отключения - при срабатывании отключаются сразу все фазы.

Не требует специальных инструментов. Для надёжного соединения рекомендуется использовать наконечники (штыревые или трубчатые) для многожильных проводов. Устройство совместимо с другими элементами серии ARMAT: контактными модулями, сигнализацией, дополнительными расцепителями (при необходимости).

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60947-2 для аппаратов низкого напряжения. Отключение происходит за счёт электромагнитного расцепителя, что гарантирует быстрое действие при КЗ - менее 0,1 секунды. Конструкция обеспечивает механическую блокировку при попытке включения при наличии напряжения на выходе (необязательно, но реализовано в большинстве изделий серии).

Преимущества

• Отсутствие теплового расцепителя делает устройство более надёжным в условиях частых пусков нагрузки (например, двигатели)
• Высокая отключающая способность (10 кА) - подходит для промышленных объектов с мощными источниками питания
• Широкий диапазон рабочих температур - можно применять вне помещений или в холодных цехах
• Совместимость с другими элементами серии ARMAT - легко расширять щит
• Фиксированная характеристика D - минимизирует ложные срабатывания при пусковых токах

Ограничения применения

• Не применяется в цепях, где возможна длительная перегрузка - отсутствует тепловая защита!
• Не подходит для бытовых или офисных установок без дополнительной защиты
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах
• Требуется обязательная внешняя защита от перегрузки (например, тепловое реле или контактор с термореле)
• Не является самостоятельным устройством защиты - всегда используйте его в составе комплексной системы

Примеры использования

• Щит аварийной вентиляции в подземном паркинге - двигатель вентилятора запускается редко, но при КЗ необходимо мгновенное отключение
• Линия питания пожарного насоса - перегрузка регулируется реле времени, а КЗ отключает именно этот автомат
• Система управления лифтом - питание двигателя через контактор, а автомат служит только для защиты от пробоя

Практические советы

• Выбирая автоматический выключатель модульный 3-полюсный D 10А M10N-MA без теплового расцепителя, убедитесь, что перегрузка защищена другим устройством - иначе есть риск перегрева кабеля
• Проверьте посадочный диаметр клемм - он рассчитан на провода до 25 мм2. Для больших сечений используйте переходные наконечники
• При сборке щита соблюдайте минимальный зазор между этим автоматом и другими устройствами - IP20 не защищает от нагрева соседних элементов
• Не путайте с обычными автоматами: если в проекте указано “M10N-MA”, значит, тепловой расцепитель отсутствует - это намеренная конструктивная особенность
• Для удобства обслуживания можно дополнительно установить сигнальный модуль - он покажет, когда произошло срабатывание
