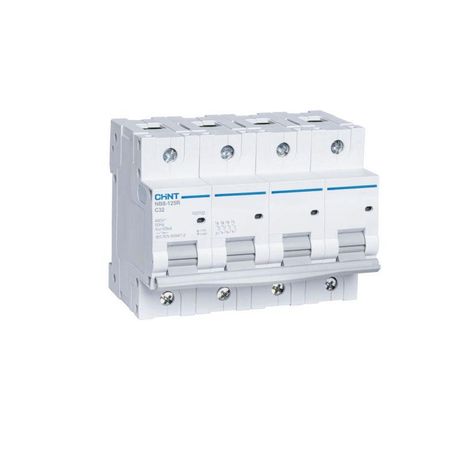

Выключатель автоматический NB8-125R 100А 20кА C 4P (3P+N) CHINT 559821

Автомат защиты NB8-125R от CHINT предназначен для коммутации и защиты трехфазных цепей с нейтралью (схема 3P+N) от перегрузок и коротких замыканий при токе до 100 А. Модель выделяется среди стандартных модульных автоматов способностью выдерживать высокий импульсный ток 8 кВ и работать в широком диапазоне температур от -30 до +70 °C, что делает её пригодной для установки в неотапливаемых щитах или на улице. Ключевым нюансом конструкции является наличие четырех полюсов, где три фазных полюса оснащены расцепителями, а нейтральный полюс (N) коммутируется без защиты, что соответствует требованиям к схемам с заземлением типа TN-S или TN-C-S. При ширине в 6 модульных расстояний автомат занимает значительное место в шкафу, но обеспечивает номинальную отключающую способность 20 кА, необходимую для защиты вводных линий в распределительных сетях с высокой мощностью. Характеристика срабатывания «C» указывает на то, что устройство рассчитано на цепи с умеренными пусковыми токами, такими как электродвигатели, трансформаторы или системы освещения с индуктивной нагрузкой. Степень защиты IP20 требует установки автомата в закрытый электрощит, исключающий попадание твердых предметов диаметром более 12 мм и прямых струй воды. Номинальное напряжение изоляции 690 В позволяет использовать этот автомат в сетях с повышенным рабочим напряжением, где стандартные бытовые решения могут не обеспечить достаточного запаса прочности.
