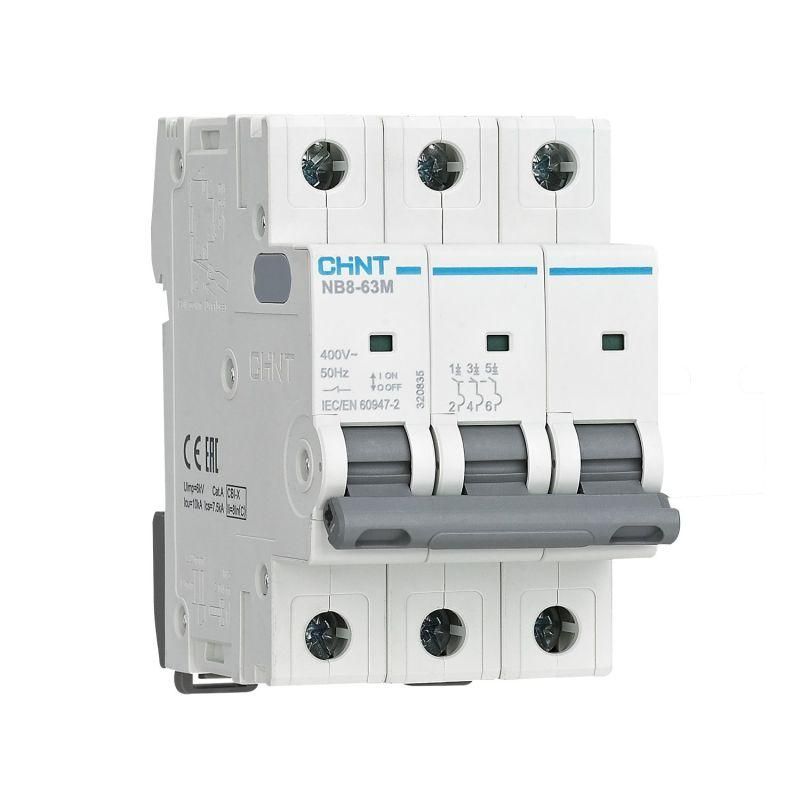

Выключатель автоматический NB8-63M 3P 25А 10кА х-ка K без тепл. расцеп. (R) | 320844 CHINT

Автоматический выключатель CHINT NB8-63M 3P 25А 10кА с характеристикой K предназначен для защиты электродвигателей и оборудования с высокими пусковыми токами в промышленных и коммерческих системах. Отличается от классических моделей отсутствием теплового расцепителя и повышенной пороговой чувствительностью к кратковременным перегрузкам.

Назначение и область применения

Выключатель CHINT NB8-63M 3P 25А 10кА используется там, где требуется защита от короткого замыкания, но не нужна защита от длительной перегрузки. Это характерно для объектов с высокими пусковыми токами - например, электродвигателей, насосов, вентиляторов, компрессоров. Подходит для установки в щитах кондиционирования, систем дымоудаления, пожарной безопасности и вентиляции. Не применяется для защиты бытовых розеток, освещения или других нагрузок, требующих тепловой защиты.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Напряжение: 400 В AC, 50 Гц - рассчитан на трёхфазные сети с рабочим напряжением до 400 В;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 000 А;
• Характеристика срабатывания: K - мгновенное срабатывание происходит при токе от 9,6 до 14,4 × Iном (т.е. от 240 до 360 А);
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения, например, от молний или коммутаций;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - устанавливается только внутри закрытых щитов;
• Рабочая температура: от -35C до +70C - допускает работу в суровых условиях, включая холодные помещения и нагреваемые щитовые;
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Категория применения: A - для защиты силового оборудования, не для осветительных цепей;
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока КЗ, снижая термическое воздействие на оборудование.

Совместимость и монтаж

Выключатель CHINT NB8-63M 3P 25А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для кабелей сечением до 25 мм2 (медные) или 35 мм2 (алюминиевые). Также возможна установка шин типа PIN и FORK. Устройство совместимо со всеми элементами серии NB8: можно добавить вспомогательные контакты XF9, сигнал аварии XF9J или расцепители S9, OUVT/XVT для удалённого управления. Нельзя использовать с тепловыми расцепителями - они не предусмотрены конструкцией.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Обладает классом токоограничения 3, что снижает риск возгорания при КЗ. Конструкция исключает доступ к токоведущим частям при установленном лицевом корпусе (IP20). Для работы в условиях повышенной запылённости (степень загрязнения 3) необходимо соблюдать герметичность щита и регулярно проверять состояние внутренних контактов.

Преимущества

• Уникальная характеристика K позволяет надёжно работать с оборудованием, имеющим высокие пусковые токи (например, асинхронные двигатели), не вызывая ложных срабатываний;
• Отсутствие теплового расцепителя делает устройство более долговечным в условиях частых пусков - нет износа биметаллической пластины;
• Высокая механическая износостойкость (20 000 циклов) и электрическая (10 000 циклов) обеспечивают срок службы в промышленных условиях;
• Явная индикация положения контактов (окно “ON/OFF”) позволяет быстро определить причину отключения без тестера;
• Гибкость комплектации - возможность добавления внешних устройств управления без замены основного аппарата.

Ограничения применения

• Не подходит для защиты обычных розеточных групп, освещения, бытовых приборов - отсутствует тепловая защита от перегрузки;
• Не следует применять в условиях повышенной влажности или открытых площадках - степень защиты IP20 не предохраняет от воды и пыли;
• Требуется точный подбор по току: при использовании с двигателем мощностью выше 5–6 кВт (при 380 В) возможны проблемы с пуском даже при характеристике K;
• Не работает в сетях постоянного тока - только переменный ток 50 Гц.

Примеры использования

• Защита трехфазного насоса в системе водоснабжения с пускателем и тепловым реле (выключатель берёт на себя только КЗ);
• Щит системы дымоудаления - управление вентилятором, где важна отказоустойчивость при частых пусках;
• Кондиционирование крупного офиса: три фазы компрессора, где пусковой ток достигает 6–8×Iном;
• Линия питания станка с асинхронным двигателем 4 кВт - выключатель NB8-63M 3P 25А 10кА сочетается с магнитным пускателем и тепловым реле.

Практические советы

• Выбирая CHINT NB8-63M 3P 25А 10кА, убедитесь, что нагрузка имеет пусковой ток менее 14,4×25=360 А - иначе возможны ложные срабатывания;
• Обязательно используйте этот аппарат только в паре с тепловым реле или другим средством защиты от перегрузки - он сам её не отключает;
• При монтаже в щите оставьте минимум 10 мм свободного пространства вокруг - для лучшей теплоотдачи;
• Проверяйте соответствие сечения кабеля: для 25 А лучше использовать медный кабель 4–6 мм2 (по таблицам ПУЭ);
• Если планируете дистанционное управление - сразу заказывайте версию с независимым расцепителем S9 или UVT - проще, чем менять потом весь выключатель.
