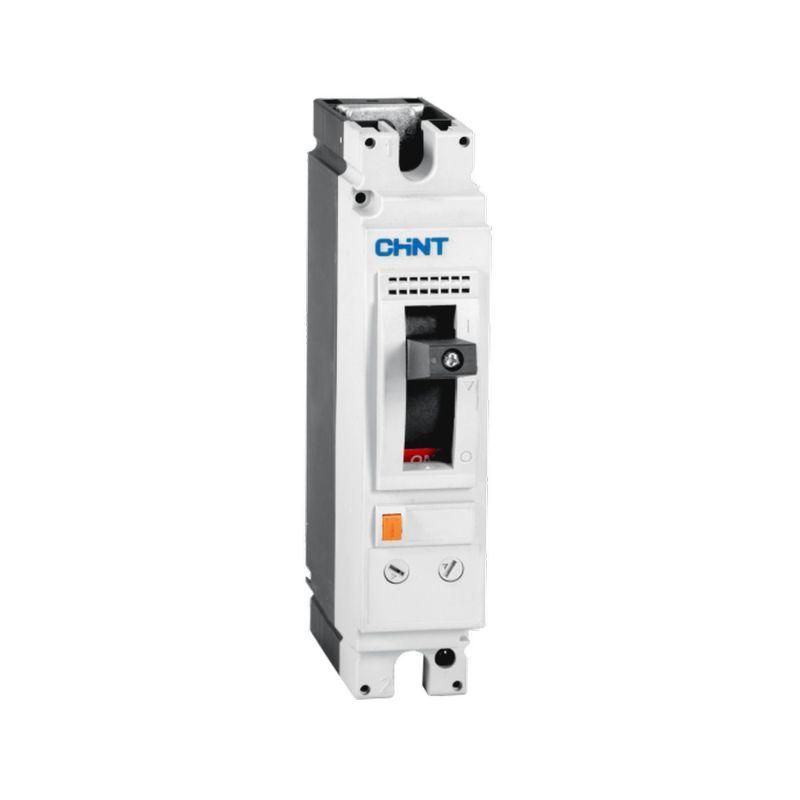

Выключатель автоматический NM8N-250S TM 1P 160А 50кА с рег. термомаг. расцепителем (R) | 271160 CHINT

Автоматический выключатель CHINT NM8N-250S TM 1П 160А 50кА с регулируемым термомагнитным расцепителем предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных распределительных щитах, где требуется точная настройка порогов срабатывания и высокая надежность. Модель NM8N-250S обеспечивает защиту до 160 А при отключающей способности 50 кА.

Назначение и область применения

Выключатель CHINT NM8N-250S TM 1П 160А 50кА используется для защиты однополюсных силовых цепей переменного тока. Подходит для установки в распределительных щитах промышленных объектов: на входе в оборудование, узлы управления, насосные станции, конвейеры и другие устройства с высокими пусковыми токами. Благодаря регулируемому термомагнитному расцепителю, он позволяет точно адаптировать порог срабатывания под конкретную нагрузку.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока, включая промышленные системы 400–690 В.
• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Количество полюсов: 1 - защищает одну фазу, подходит для однофазных цепей или как часть трёхполюсной сборки.
• Отключающая способность Icu: 50 кА - способен безопасно отключить цепь при токе короткого замыкания до 50 000 А.
• Ток короткого замыкания: 1600 А - минимальный ток, при котором сработает магнитный расцепитель (электромагнитная защита).
• Степень защиты IP40 - защищён от твердых частиц крупнее 1 мм, но не от воды; подходит для внутренней установки в закрытых щитах.

Совместимость и монтаж

Выключатель NM8N-250S монтируется на DIN-рейку шириной 35 мм, совместим со стандартными щитами. Клеммы рассчитаны на провода сечением до 50 мм2 (медные). Для правильного монтажа важно соблюдать момент затяжки контактов - не более указанного в руководстве производителя. Установка возможна только в вертикальном положении. Наличие регулируемого термомагнитного расцепителя требует предварительной настройки перед запуском - рекомендуется использовать специальный инструмент для доступа к настроечному винту.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60947-2. Применяет принцип двойной защиты: тепловую (для длительных перегрузок) и магнитную (для быстрых КЗ). Конструкция исключает самопроизвольное срабатывание при вибрациях и механических ударах. Обладает визуальным индикатором состояния («ON/OFF»), что упрощает диагностику.

Преимущества

• Регулируемый термомагнитный расцепитель - можно задать порог срабатывания в диапазоне 1–1,2×I_n, что снижает ложные срабатывания при пусковых токах.
• Высокая отключающая способность (50 кА) - обеспечивает надёжную защиту даже в зонах с высокой мощностью КЗ.
• Устойчивость к перепадам температур - работает в условиях от -25C до +70C.
• Модульная конструкция - легко интегрируется в компактные щиты и сочетается с другими устройствами серии NM8N.

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP40 не допускает воздействия влаги, пыли и осадков.
• Не подходит для защиты цепей постоянного тока - только для переменного тока частотой 50/60 Гц.
• Требует ручной настройки - нельзя применять без проверки и калибровки расцепителя после установки.
• Ограничен по количеству полюсов - для трёхфазных систем нужна сборка из трёх модулей.

Примеры использования

• Защита питания станков ЧПУ с высокими пусковыми токами.
• Входной автомат в щите управления конвейерной линией.
• Распределительный автомат в промышленном освещении 400 В.
• Цепь питания насосной группы с частотным преобразователем.

Практические советы

• Перед первым включением обязательно проверьте настройку расцепителя - она должна соответствовать рабочему току оборудования, а не просто номиналу автомата.
• Используйте только медные провода с подходящим сечением - алюминий не рекомендован.
• При установке нескольких выключателей NM8N-250S в один щит, оставляйте минимум 10 мм свободного пространства между ними для теплоотвода.
• Не используйте этот автомат в качестве главного рубильника - он не предназначен для частого ручного включения/выключения.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - особенно в средах с высокой вибрацией.
