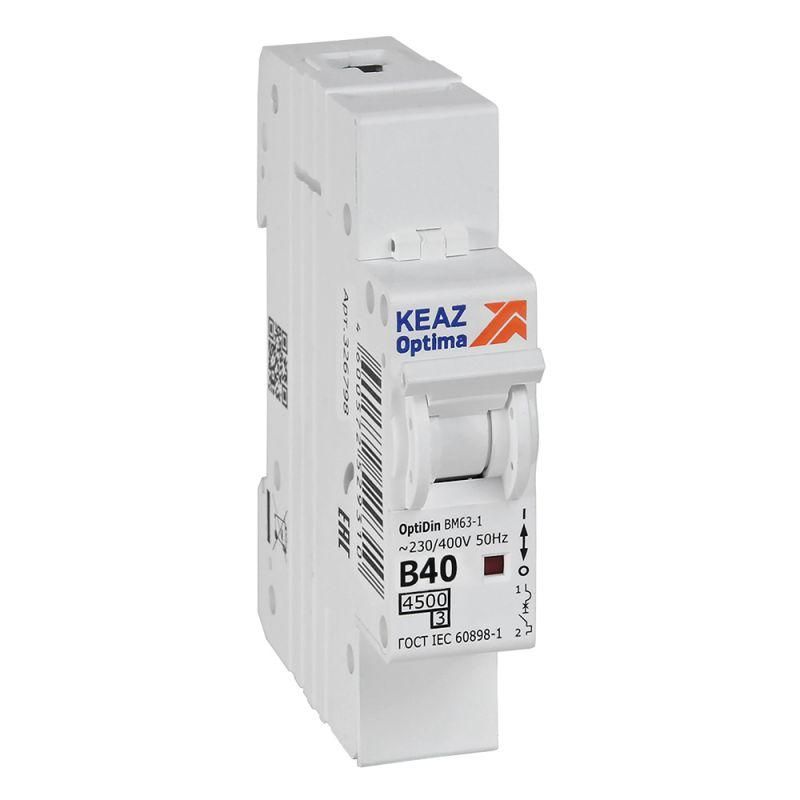

Выключатель автоматический модульный 1п B 40А 4.5кА OptiDin BM63-1B40-4.5-УХЛ3 КЭАЗ 329505

Автоматический выключатель однополюсный 40А B 4,5кА AC модульный BM63-1B40-4,5-УХЛ3 - устройство для защиты бытовых и распределительных сетей от перегрузок и коротких замыканий. Произведён КЭАЗ в серии OptiDin BM63, рассчитан на работу в щитах квартиры, этажа или дома с номинальным током 40 А и классом срабатывания B.

Назначение и область применения

Автоматический выключатель однополюсный 40А B 4,5кА AC модульный BM63-1B40-4,5-УХЛ3 предназначен для защиты однофазных электрических цепей напряжением до 230 В, частотой 50 Гц. Он обеспечивает безопасную работу при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку - до 30 раз в сутки. Подходит для установки в распределительных, квартирных и этажных щитах жилых зданий.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеально подходит для бытовых нагрузок (освещение, розетки, бытовая техника).
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой он предназначен.
• Сечение провода: 1–25 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводов.
• Монтаж: DIN-рейка, модульная ширина 1 - занимает один стандартный модуль (17,5 мм) на рейке.
• Глубина монтажа: 75 мм - минимальная глубина щита, необходимая для свободной установки и работы механизма.
• Рабочая температура: от –70 C до +60 C - работает даже в холодных условиях, например, в неотапливаемых помещениях.
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий тепловую и механическую нагрузку на проводку.
• Категория перенапряжения: IV - предназначен для установки на входе в объект, где возможны скачки напряжения.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.

Совместимость и монтаж

Автоматический выключатель однополюсный 40А B 4,5кА AC модульный BM63-1B40-4,5-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного монтажа требуется минимум 75 мм свободной глубины внутри щита. Подключение проводов осуществляется через зажимы с фиксацией винтом - подходят медные провода сечением от 1 до 25 мм2. Нельзя использовать многожильные провода без наконечников. Устройство совместимо со всеми элементами серии OptiDin BM63: другими автоматами, УЗО, реле контроля напряжения.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Класс перенапряжения IV и степень защиты IP20 обеспечивают надёжную работу в типовых жилых условиях. Сертифицирован для эксплуатации в климатическом исполнении УХЛ3 - устойчив к колебаниям температур и повышенной влажности в пределах нормы.

Преимущества

• Высокая отключающая способность 4,5 кА - гарантирует безопасность даже при серьёзных авариях в старых сетях.
• Характеристика B - оптимальна для домашних потребителей, не даёт ложных срабатываний при запуске ламп или холодильников.
• Класс токоограничения 3 - снижает риск повреждения проводки и оборудования во время КЗ.
• Широкий диапазон температур - можно устанавливать в неотапливаемых местах (например, на лестничных клетках).
• Поддержка дополнительной комплектации - возможно подключение дополнительных контактов или блокировочных механизмов.

Ограничения применения

• Не предназначен для трёхфазных систем - используется только в однофазных цепях.
• IP20 не защищает от влаги и пыли - нельзя устанавливать вне закрытых щитов, на улице или в сырых помещениях без дополнительной защиты.
• Максимум 30 операций включения/выключения в день - не рекомендован для частого ручного управления (например, как рубильник).
• Не подходит для мощных двигателей или сварочных аппаратов - для них нужна характеристика C или D.

Примеры использования

• Защита группы розеток в спальной комнате.
• Отдельный автомат для кухонной зоны с плитой и микроволновкой.
• Щит на этаже многоквартирного дома - распределение питания по квартирам.
• Вводной автомат в щите частного дома перед счётчиком (при условии согласования с энергосбытом).

Практические советы

• Выбирая автомат, проверьте, что сечение вашего провода попадает в диапазон 1–25 мм2. Для 40 А лучше использовать 6–10 мм2 меди.
• Избегайте установки рядом с источниками тепла - нагрев может вызывать ложные срабатывания.
• При сборке щита соблюдайте цветовую маркировку: фаза - коричневый/чёрный, ноль - синий, земля - жёлто-зелёный.
• Если планируете подключить несколько автоматов, учтите, что каждый занимает 1 модуль - для 40 А этого устройства хватит одного места.
• Для долговечности не используйте выключатель как обычный рубильник - включайте/отключайте только при необходимости обслуживания.
