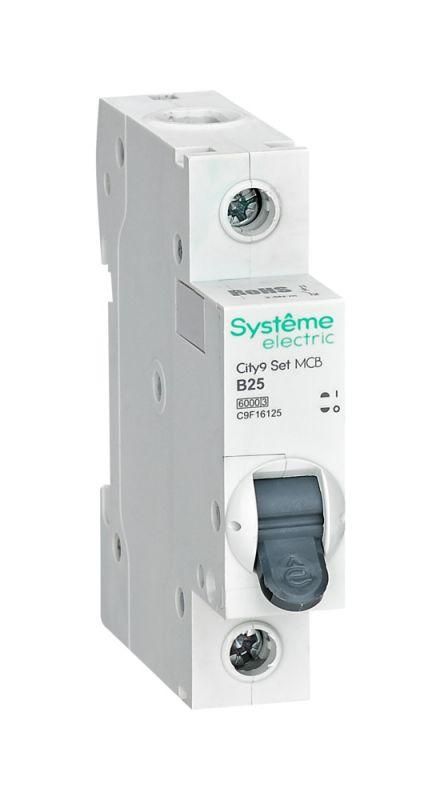

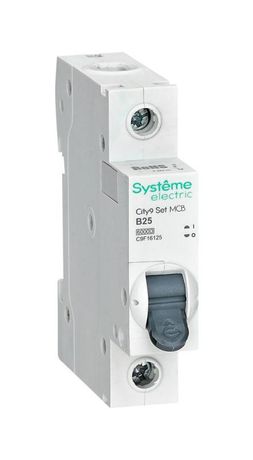

Выключатель автоматический однополюсный 25A B 6kA City9 | C9F16125 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16125) предназначен для защиты бытовых и легкопромышленных электросетей на 230 В от перегрузок и коротких замыканий. Однополюсный, на DIN-рейку, с характеристикой B и отключающей способностью 6 кА - надёжное решение для распределительных щитов.

Назначение и область применения

Этот автоматический выключатель защищает цепи с нагрузкой до 25 А. Подходит для защиты освещения, розеточных групп, бытовых приборов и маломощного оборудования в жилых домах, офисах и небольших мастерских. Используется в однофазных сетях переменного тока 50/60 Гц, напряжением до 230 В.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 1
• Номинальное напряжение: 220 В (рабочее), 440 В (изоляционное)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовой техники и освещения
• Тип тока: AC (переменный)
• Частота: 50 / 60 Гц
• Степень защиты IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 45 мм
• Поперечное сечение провода: 1–25 мм2
• Момент затяжки клемм: 2,5 Нм
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной запылённостью
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

Устанавливается на стандартную DIN-рейку типа TS35. Ширина в один модуль позволяет компактно размещать несколько устройств в одном щите. Для подключения используйте провода сечением от 1 до 25 мм2. Момент затяжки клемм - 2,5 Нм; не переусердствуйте - перетяжка повредит контакт. Корпус совместим со всеми элементами серии City9 Set: можно легко собирать группы автоматов, УЗО и других модулей одной системы.

Безопасность и стандарты

Соответствует требованиям RoHS 2.0 - не содержит опасных веществ. Конструкция обеспечивает безопасность: клеммы спроектированы так, что изоляция провода не попадает внутрь зажима, снижая риск оплавления и возгорания. Механизм мгновенной коммутации предотвращает образование дуги при включении/выключении. Корпус выполнен из ударопрочного пластика с шестью металлическими заклёпками - увеличивает прочность и долговечность.

Преимущества

• Механизм мгновенной коммутации - меньше искр, выше надёжность контакта
• Безопасные клеммы - исключают случайное попадание изоляции провода в зажим
• Монолитная лицевая панель - удобно подписывать, не боится механических воздействий
• Соответствие RoHS 2.0 - экологичный материал, соответствует европейским нормам
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

Не применяется во влажных, пыльных или открытых помещениях - степень защиты IP20 не обеспечивает защиту от брызг и пыли. Не подходит для трёхфазных систем. Не рекомендован для мощной промышленной техники с высокими пусковыми токами (например, крупные насосы, компрессоры) - характеристика B менее устойчива к импульсным нагрузкам, чем C или D. Не используется вне помещений без дополнительной защиты.

Примеры использования

• Защита розеточной группы в квартире
• Автомат для светильников в коридоре или комнате
• Щиток в частном доме - отдельный автомат на кухню или ванную
• Распределительный щит в небольшом офисе или магазине
• Подключение стационарного оборудования мощностью до 5,5 кВт (при 220 В)

Практические советы

• Перед установкой проверьте соответствие сечения провода - не более 25 мм2, иначе клемма не будет плотно зажимать
• Используйте отвертку с фиксированным моментом или точно регулируйте усилие - 2,5 Нм равен примерно 25 см оборота обычной отвёртки
• При сборке щита оставляйте минимум 10 мм свободного места вокруг автомата для теплоотвода
• Обозначьте каждый автомат - монолитная панель хорошо принимает этикетки
• Если нужна защита от утечек тока - сочетайте этот автомат с УЗО той же серии City9 Set
