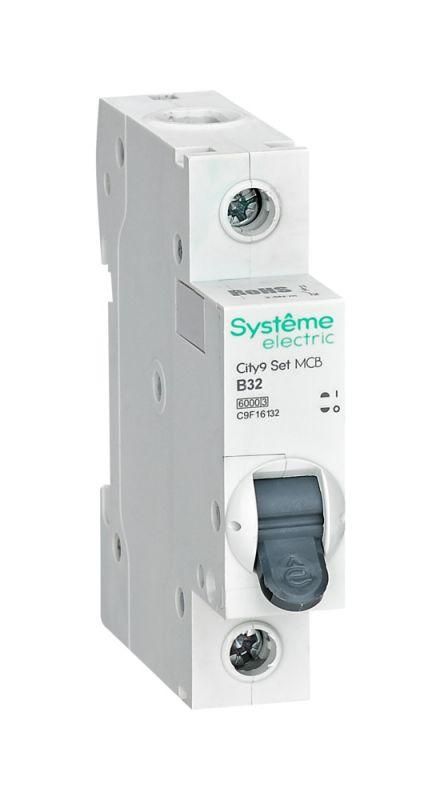

Выключатель автоматический однополюсный 32A B 6kA City9 | C9F16132 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16132) предназначен для защиты бытовых и легкопромышленных цепей от перегрузок и коротких замыканий. Он устанавливается на DIN-рейку, рассчитан на ток до 32 А и работает в сетях переменного тока 230 В. Надежный и компактный, он подходит для распределительных щитов жилых домов, офисов и малых производств.

Назначение и область применения

City9 Set - однополюсный автоматический выключатель, защищающий электрические цепи от длительной перегрузки и сверхтоков при коротком замыкании. Подходит для защиты освещения, розеточных групп, бытовой техники и оборудования с умеренным пусковым током. Часто используется в квартирных и частных домашних щитках, а также в небольших производственных помещениях - например, для питания станков, насосов или конвейеров с плавным запуском.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может держать без отключения
• Количество полюсов: 1 - управляет одной фазой сети
• Номинальное напряжение: 220 В (рабочее), 440 В (изоляционное) - безопасно работает в стандартных сетях 230 В
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 крат от номинала; идеален для бытовых нагрузок с мягким пуском (например, светильники, зарядки, холодильники)
• Монтаж: на DIN-рейку шириной 35 мм, занимает 1 модуль
• Поперечное сечение провода: 1–25 мм2 - поддерживает медные провода от 1 до 25 квадратных миллиметров
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем пыли и влаги

Совместимость и монтаж

City9 Set легко устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно защелкнуть устройство на рейке - никаких болтов или инструментов не требуется. Клеммы расположены сверху и снизу, позволяют надежно зажать провода сечением от 1 до 25 мм2. Особенность конструкции: клеммы спроектированы так, что изоляция кабеля не может проскользнуть внутрь корпуса - это исключает риск пробоя и возгорания. Максимальная глубина установки - 45 мм, поэтому проверьте свободное место в щите перед покупкой. Совместим со всеми другими автоматами серии City9 Set и системой City9 Systeme Electric.

Безопасность и стандарты

Выключатель соответствует международным требованиям безопасности для устройств класса 3 по токоограничению. Конструкция выполнена с учетом стандарта IEC/EN 60898-1. Корпус изготовлен из ударопрочного самозатухающего пластика, обеспечивающего устойчивость к механическим повреждениям и высоким температурам. Шесть металлических заклепок усиливают прочность корпуса. Клеммы имеют защиту от доступа к токоведущим элементам - это снижает риск поражения током при обслуживании.

Преимущества

• Увеличенная отключающая способность (6 кА) - выше среднего уровня для бытовых автоматов, что важно для старых или слабых сетей
• Механизм «мгновенной коммутации» - обеспечивает быстрый и четкий переход в положение «выкл» даже при слабом нажатии
• Защита клемм от некорректного ввода проводов - минимизирует риск плохого контакта и перегрева
• Компактность - всего один модуль позволяет экономить место в щите
• Совместимость с серийной системой City9 - можно собирать щиты из однотипных элементов без проблем с совмещением

Ограничения применения

City9 Set не предназначен для использования во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает герметичность. Не рекомендуется для мощных двигателей, сварочных аппаратов или оборудования с высоким пусковым током - для них нужна характеристика C или D. Также не подходит для цепей постоянного тока (DC) - только для переменного (AC). Не используйте с проводами меньше 1 мм2 или больше 25 мм2 - это нарушит надежность соединения.

Примеры использования

• Защита группы розеток в кухне или комнате
• Отключение осветительной линии в квартире
• Щитовая защита для бойлера, стиральной машины или кондиционера
• Распределительный щит в мастерской с электроинструментом (дрель, шлифмашина)
• Дополнение в существующем щите с автоматами City9 - для расширения числа цепей

Практические советы

• Перед установкой убедитесь, что сечение вашего кабеля находится в диапазоне 1–25 мм2 - слишком тонкий провод не зажмётся, слишком толстый - не войдет
• Не затягивайте клеммы чрезмерно - это может повредить медный провод и вызвать нагрев
• Проверьте глубину щита: City9 Set требует минимум 45 мм свободного пространства
• Если вы выбираете автомат для новостройки или модернизации щита - City9 Set хорошо сочетается с другим оборудованием системы City9 Systeme Electric
• Избегайте установки рядом с источниками тепла - высокая температура окружающей среды может снизить реальную рабочую нагрузку устройства
