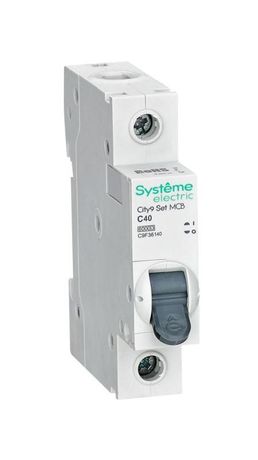

Выключатель автоматический однополюсный 40A C 6kA City9 | C9F36140 |Systeme Electric APC

Автоматический выключатель Systeme Electric артикул c9f36140 - однополюсный защитный аппарат для контроля нагрузки в бытовых и легкопромышленных цепях на 230 В. Отличается надежной отключающей способностью 6 кА и конструкцией, рассчитанной на долгую службу в условиях DIN-рейки.

Назначение и область применения

Автоматический выключатель c9f36140 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных объектов. Часто используется для защиты групп освещения, розеточных контуров, бытовой техники мощностью до 8–9 кВт.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 1 - защищает одну фазную линию;
• Номинальное напряжение: 220 В (рабочее), 440 В (изоляционное) - обеспечивает безопасную работу в сети 230 В с запасом по изоляции;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры);
• Род тока: переменный (AC), частота 50–60 Гц - совместим с сетями России и Европы;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли; подходит только для внутренней установки в закрытые щиты;
• Ширина: 1 модуль - занимает один стандартный модуль на DIN-рейке (17,5 мм);
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри шкафа;
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая повреждения оборудования после аварии;
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью (без проводящей пыли и конденсата);
• Гарантия: 36 месяцев - официальный срок службы от производителя.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Ширина в 1 модуль позволяет легко размещать его рядом с другими автоматами, УЗО или реле. Для подключения используются медные многожильные или одножильные провода сечением до 16 мм2. Клеммы имеют зажим с фиксацией - затягивать необходимо равномерно, чтобы избежать перегрева. Максимальная глубина монтажа 45 мм позволяет использовать даже компактные щитки.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта EN 60898-1 и нормам RoHS 2.0 - не содержит опасных веществ, таких как свинец или кадмий. Конструкция клемм предотвращает случайный контакт с токоведущими частями. Механизм мгновенной коммутации гарантирует быстрое отключение при КЗ, минимизируя риск возгорания. Корпус изготовлен из ударопрочного термостойкого пластика с 6 металлическими заклёпками - увеличивает механическую прочность и долговечность.

Преимущества

• Механизм мгновенной коммутации - обеспечивает скорость отключения менее 10 миллисекунд при КЗ;
• Безопасные клеммы - исключают выпадение проводов и случайный контакт с токоведущими элементами;
• Корпус с усиленными заклёпками - устойчив к внешним воздействиям и деформациям;
• Гарантия 3 года - подтверждает качество сборки и материалы;
• Соответствие RoHS 2.0 - экологичность и соответствие европейским нормам.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, на улице или в сырых помещениях - степень защиты IP20 не предусматривает защиту от воды;
• Не подходит для защиты двигателей с высоким пусковым током (более 7×Iн) - для них лучше выбрать характеристику D;
• Не рекомендован для цепей с постоянным током - работает только с переменным током 50–60 Гц;
• Не следует использовать в местах с проводящей пылью или агрессивными газами - класс загрязнения 2 ограничен.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Отключение осветительной линии с несколькими LED-светильниками;
• Щитовая защита для бойлера, стиральной машины или теплого пола;
• Легкий промышленный щит с контролируемыми цепями на заводе или в мастерской.

Практические советы

• При выборе автомата убедитесь, что суммарная мощность всех подключаемых устройств не превышает 9,2 кВт (P=U×I=230×40);
• Используйте провода сечением 6–10 мм2 для 40 А - меньшее сечение вызовет нагрев, большее - усложнит монтаж в клеммах;
• Проверьте посадочное место на DIN-рейке перед установкой - наличие зазора между соседними автоматами важно для теплоотвода;
• После монтажа проверьте работоспособность кнопкой “T” - тестирование должно вызывать отключение;
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока, только от перегрузок и КЗ.
