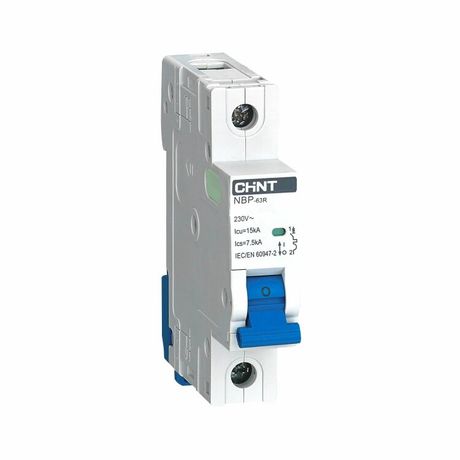

Выключатель автоматический однополюсный NBP-63R 1P 3A 15кА 8In (R) | 352362 CHINT

Автоматический выключатель NBP-63R - однополюсный модульный аппарат с номинальным током 3 А и отключающей способностью 15 кА, предназначен для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Бренд CHINT обеспечивает надежность в условиях высоких токов КЗ, а артикул 352362 соответствует серийному решению NBP-63R.

Назначение и область применения

Выключатель NBP-63R используется для защиты однофазных электрических цепей в жилых, офисных и промышленных объектах. Подходит для защиты освещения, розеточных групп, маломощного оборудования - например, компьютеров, принтеров, насосов, систем вентиляции. Применяется там, где возможны кратковременные пусковые токи, характерные для двигателей и импульсной нагрузки.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В AC - рассчитан на работу в сети 220–240 В
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А
• Характеристика срабатывания: C (8In) - срабатывает при токе 8–20 раз выше номинала, что подходит для нагрузок с умеренным пуском (например, светильники, малые двигатели)
• Напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное напряжение: 6 кВ - устойчив к грозовым и коммутационным перенапряжениям
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли; применяется только внутри щитов
• Модульная ширина: 1 модуль (18 мм) - занимает минимальное место на DIN-рейке
• Рабочая температура: от -30C до +70C - работает в холодных и жарких помещениях
• Категория применения: A - для защиты бытовых и аналогичных нагрузок
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, повышая безопасность всей системы
• Механическая износостойкость: 20 000 циклов - долгий срок службы при частых включениях
• Электрическая износостойкость: 10 000 циклов - сохраняет контактную целостность после многократных отключений

Совместимость и монтаж

Выключатель NBP-63R монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется кабелями сечением до 4 мм2 (медными) или через клеммы типов PIN и FORK. Совместим со всеми устройствами серии NBP-63R - можно легко собирать распределительные щиты с другими полюсами (1P, 2P, 3P, 4P). Устройство имеет индикатор положения контакта: зелёное окно = включен, красное = отключен.

Безопасность и стандарты

Соответствует требованиям МЭК 60947-2 и ГОСТ Р 50345. Обеспечивает класс токоограничения 3, что снижает риск повреждения кабелей и оборудования при КЗ. Наличие индикатора положения контактов позволяет оперативно определить причину отключения без тестирования. Не предназначен для установки вне закрытых щитов - IP20 исключает использование во влажных или запылённых средах.

Преимущества

• Увеличенная отключающая способность (15 кА) - подходит для современных сетей с высокими токами КЗ
• Характеристика C с коэффициентом 8In - меньше ложных срабатываний при пуске оборудования
• Высокая механическая и электрическая износостойкость - длительный срок службы даже при активном использовании
• Компактный формат 1 модуль - экономия места в щите
• Яркий индикатор состояния - удобство диагностики без инструментов

Ограничения применения

• Не применять в открытых, влажных или пыльных местах - степень защиты IP20 не обеспечивает защиту от жидкости и пыли
• Не использовать для защиты мощных двигателей (>1,5 кВт) без предварительного расчета - характеристика C может не успеть сработать при длительных перегрузках
• Не монтировать параллельно с другим оборудованием без учета теплового режима - плотная упаковка в щите требует вентиляции
• Не подключать к цепям постоянного тока - только для переменного тока 50/60 Гц

Примеры использования

• Защита группы розеток в квартире или офисе
• Автомат для питания осветительных приборов в коридоре или помещении
• Щитовая защита для малогабаритного оборудования: факс-машины, Wi-Fi маршрутизаторы, серверы
• Линии управления насосами, вентиляторами, компрессорами с умеренной пусковой нагрузкой

Практические советы

• Выбирая NBP-63R, проверьте, чтобы номинальный ток нагрузки был не более 80% от 3 А (т.е. ≤2,4 А) - это продлит срок службы и снизит риск ложных отключений
• При сборке щита используйте перемычки между соседними автоматами - так проще контролировать питание нескольких цепей
• Перед первым включением убедитесь, что кабель правильно затянут в клемме - слабый контакт вызывает нагрев и выход из строя
• Если в щите много автоматов, оставляйте минимум 10 мм свободного пространства вокруг каждого - это улучшает теплоотвод
• Для цепей с частыми включениями (например, насосы) регулярно проверяйте состояние контактов - хотя класс износостойкости высокий, условия эксплуатации влияют на долговечность
