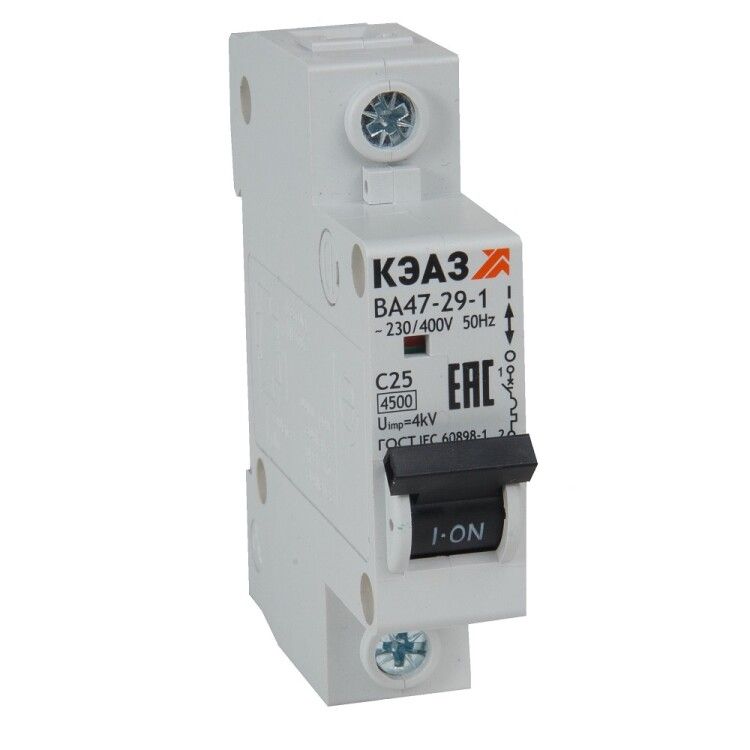

Выключатель автоматический модульный 1п D 1А 4.5кА ВА47-29-1D1-УХЛ3 КЭАЗ 318212

Автоматический выключатель ВА47-29-1D1-УХЛ3 от КЭАЗ - однополюсный устройство для защиты цепей с малым током нагрузки (до 1 А) от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитках жилых, офисных и промышленных объектах, особенно там, где важна надежность при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-29-1D1-УХЛ3 предназначен для защиты электрических цепей с номинальным током 1 А от повреждений, вызванных длительными перегрузками и внезапными короткими замыканиями. Устройство применяется в бытовых и промышленных распределительных щитах, где требуется точная защита слаботочных участков: освещение, сигнализация, управляющие цепи, контроллеры, маломощные насосы и устройства автоматизации.

Технические характеристики

• Номинальный ток: 1 А - подходит для защиты цепей с очень низкой нагрузкой, например, электронных плат или светодиодных светильников.
• Количество полюсов: 1 - управляет одной фазой сети, используется в однофазных сетях 230/400 В.
• Номинальное напряжение: 400 В - рассчитан на работу в трехфазных сетях с линейным напряжением до 400 В, хотя сам выключатель коммутирует одну фазу.
• Номинальное напряжение изоляции: 230 В - гарантирует безопасную изоляцию между токоведущими частями и корпусом при рабочем напряжении до 230 В.
• Характеристика срабатывания: D - предназначена для защиты оборудования с высокими пусковыми токами (например, двигателей, трансформаторов, люминесцентных ламп). Отличается от B и C более высоким порогом срабатывания при кратковременных скачках тока.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при значительном токе короткого замыкания, типично для бытовых и легкопромышленных сетей.
• Сечение провода: 1,5–25 мм2 - позволяет подключать медные провода от тонких контрольных до мощных силовых.
• Модульная ширина: 1 модуль - занимает минимальное место на DIN-рейке, удобен для плотной компоновки щита.
• Степень защиты IP20: защищает от доступа пальцев и крупных предметов, но не от пыли и воды - подходит только для внутренней установки в закрытых щитах.
• Рабочий температурный диапазон: от –60 C до +40 C - обеспечивает работоспособность в суровых условиях, включая холодные склады и неотапливаемые помещения.
• Класс токоограничения: 3 - быстро ограничивает ток короткого замыкания, снижая тепловую и механическую нагрузку на проводку и оборудование.
• Частота: 50 Гц - оптимизирован для работы в российских и европейских сетях.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как грозовые импульсы.
• Глубина монтажа: 71 мм - требует достаточного места внутри щита для свободного открывания крышки и доступа к зажимам.

Совместимость и монтаж

Выключатель ВА47-29-1D1-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть его на рейку - никаких болтов или креплений не требуется. Подключение проводов осуществляется через верхние и нижние зажимы с помощью отвертки. Рекомендуется использовать провода сечением 1,5–25 мм2; слишком тонкий провод (менее 1,5 мм2) может плохо фиксироваться, а слишком толстый - не войдет в зажим. Убедитесь, что глубина щита минимум 71 мм, чтобы выключатель полностью вошел и не мешал другим элементам.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 и степень защиты IP20 обеспечивают безопасность при нормальной эксплуатации в сухих помещениях. Номинальное импульсное напряжение 4 кВ повышает устойчивость к внешним помехам. Применение в условиях категории перенапряжения IV допускает использование в местах подключения к распределительным сетям, включая входные щиты зданий.

Преимущества

• Надежная защита при высоких пусковых токах благодаря характеристике D - идеально для стартеров, дросселей и трансформаторов.
• Минимальная ширина (1 модуль) позволяет эффективно использовать пространство в щите.
• Широкий диапазон рабочих температур делает его пригодным для установки в неотапливаемых помещениях, на улице внутри герметичных щитов.
• Поддержка большого диапазона сечений проводов (1,5–25 мм2) упрощает монтаж в различных условиях.
• Производится КЭАЗ - известным российским производителем с проверенной долговечностью изделий в реальных условиях эксплуатации.

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +40 C - возможен отказ при перегреве.
• IP20 не защищает от пыли и влаги - нельзя устанавливать в открытых, сырых или пыльных местах без дополнительной защиты щита.
• Номинальное напряжение изоляции 230 В ограничивает применение в цепях с повышенным напряжением (например, 400 В между фазами), хотя сам выключатель работает в таких сетях как однополюсный.
• Номинальный ток всего 1 А - не подходит для защиты розеток, освещения с несколькими лампами или любых мощных потребителей.

Примеры использования

• Защита цепи управления PLC-контроллера в автоматическом станке.
• Отдельный автомат для одного LED-светильника в подъезде или на складе.
• Щитовая защита для термореле, датчиков движения или реле времени в системах домашней автоматизации.
• Цепь питания маломощного насоса в системе орошения, имеющего высокий пусковой ток.

Практические советы

• Выбирая ВА47-29-1D1-УХЛ3, убедитесь, что ваша нагрузка действительно не превышает 1 А - даже 1,2 А при длительной работе может вызвать ложное срабатывание.
• Из-за характера D-характеристики этот автомат не подходит для защиты обычного освещения или зарядных устройств - используйте B или C для этих задач.
• При сборке щита оставьте запас места вокруг автомата - он будет нагреваться при работе, и перегрев соседних элементов недопустим.
• Проверяйте затяжку контактов после первого включения - при первом прохождении тока металл немного “оседает”, и контакт может ослабнуть.
• Если нужна защита нескольких цепей с током менее 1 А - можно использовать несколько таких автоматов, так как они занимают мало места и совместимы с другими моделями серии ВА47-29.
