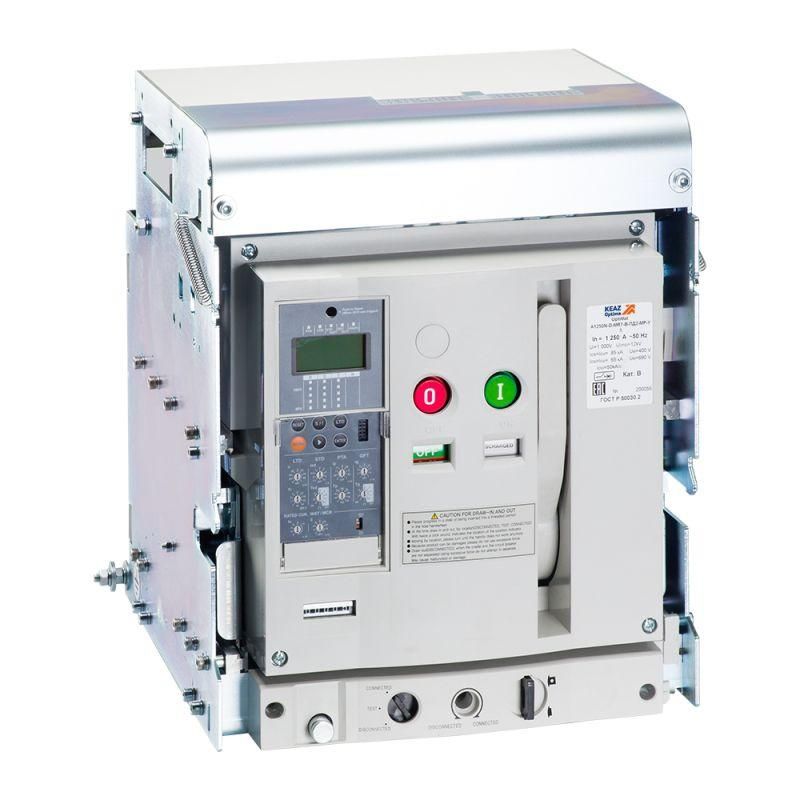

Выключатель автоматический OptiMat A-4000-S4-3P-100-D-MR0-BH-C2200-M0-P05-S1-06 | 345505 КЭАЗ

Автоматический выключатель воздушный OptiMat A-4000-S4-3P-100-D-MR0-BH-C2200-M0-P05-S1-06 от КЭАЗ предназначен для защиты мощных электрических сетей от перегрузок и коротких замыканий. Этот выключатель используется в промышленных объектах с высокими требованиями к надежности, особенно там, где требуется отключение токов до 100 кА. Модель OptiMat A-4000-S4-3P-100-D-MR0-BH-C2200-M0-P05-S1-06 отличается выкатным исполнением, что упрощает обслуживание, и совместима с системами на 400 В постоянного или переменного тока.

Назначение и область применения

Автоматический выключатель воздушный OptiMat A-4000-S4-3P-100-D-MR0-BH-C2200-M0-P05-S1-06 применяется в качестве главного коммутационного аппарата в распределительных устройствах среднего и крупного масштаба. Подходит для установки в энергообъектах, промышленных цехах, на станциях преобразования, в системах питания насосных и компрессорных станций. Его используют там, где необходима высокая отключающая способность и долговечность оборудования.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток длительной нагрузки (Iu): 4000 А
• Количество полюсов: 3
• Номинальная отключающая способность (Icu): 100 кА
• Тип расцепителя: без расцепителя (требует внешней защиты)
• Исполнение: выкатное - позволяет выводить аппарат из корпуса для обслуживания без демонтажа проводов
• Способ монтажа: на винты - фиксация через болтовые соединения, без DIN-рейки
• Количество контактов: 6 (три входных, три выходных)
• Рабочий температурный диапазон: от –40 C до +70 C
• Устойчивость к механическому износу: до 30 000 циклов включения/выключения

Совместимость и монтаж

OptiMat A-4000-S4-3P-100-D-MR0-BH-C2200-M0-P05-S1-06 имеет переднее и заднее подключение шин с возможностью поворота - это позволяет гибко организовать подвод силовых кабелей в зависимости от расположения щита. Установка выполняется на винты, поэтому требует жесткой рамы или основания с достаточной прочностью. Выкатное исполнение обеспечивает доступ к контактам без отключения всей системы - достаточно выдвинуть блок на направляющие. Для монтажа необходимо соблюдать посадочные размеры, указанные в чертежах производителя. Отсутствие встроенного расцепителя означает, что защита должна быть реализована внешними устройствами - например, реле контроля тока или микропроцессорными модулями.

Преимущества

• Высокая отключающая способность - 100 кА, что соответствует требованиям для крупных промышленных объектов
• Увеличенная механическая стойкость - до 30 000 операций, снижает частоту замены
• Работа в экстремальных температурах - от –40 C до +70 C, подходит для холодных регионов и нагреваемых зон
• Выкатная конструкция - безопасное и быстрое техническое обслуживание
• Поддержка двустороннего подключения шин - удобство при проектировании распределительных щитов
• Гарантия 5 лет - подтверждает качество сборки и материалов

Ограничения применения

• Не содержит встроенного расцепителя - нельзя использовать как самостоятельную защиту; требуется подключение внешних устройств управления
• Запрещено применять в сетях выше 400 В - превышение напряжения вызывает пробой изоляции
• Не предназначена для частого ручного включения/отключения - рекомендовано использование с дистанционным управлением
• Требует значительного свободного пространства вокруг корпуса для выдвижения и теплоотвода

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 1 МВт
• Защита трансформаторной подстанции 10/0,4 кВ
• Коммуникационный щит на тепловой электростанции
• Линии питания больших насосных агрегатов в водопроводных системах
• Цепи питания конвейерных линий на заводах по переработке металла

Практические советы

• При выборе модели OptiMat A-4000-S4-3P-100-D-MR0-BH-C2200-M0-P05-S1-06 проверьте соответствие номинального тока вашей нагрузке - 4000 А - и наличие внешних средств защиты
• Обязательно используйте изолирующие экраны при работе рядом с активными контактами - даже при отключенном положении возможно наличие остаточного заряда
• Для продления срока службы регулярно осматривайте контакты на предмет окисления и следите за моментом затяжки болтов - они должны соответствовать указанному в руководстве усилию
• При использовании в условиях повышенной запыленности или влаги дополняйте установку герметичными кожухами - хотя сам выключатель рассчитан на широкий диапазон температур, IP-класс не указан и не гарантируется
• При замене старого аппарата убедитесь, что новый OptiMat A-4000-S4-3P-100-D-MR0-BH-C2200-M0-P05-S1-06 точно совпадает по габаритам и местам крепления - выкатная система требует точного совмещения направляющих
