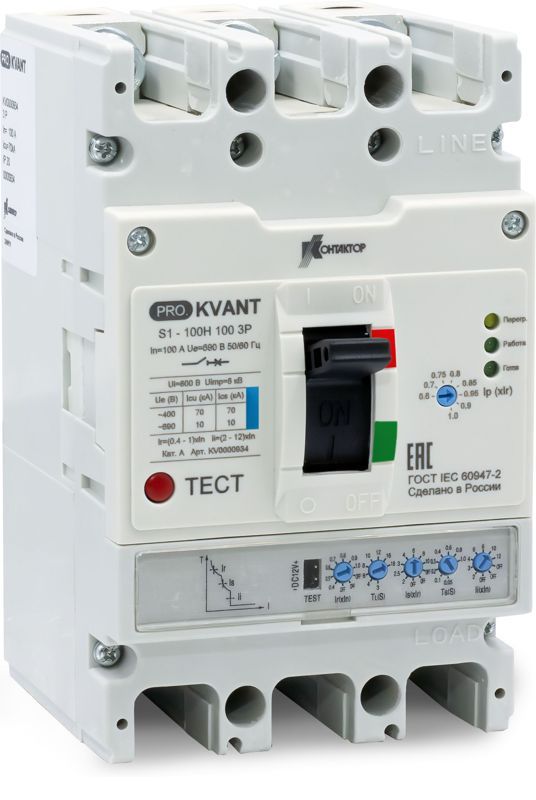

Выключатель автоматический PRO.KVANT S1-100H 3P 32А 70кА в литом корпусе с электрон. расцеп. Контактор KV0000933 Legrand

Автоматический выключатель S1-100H 3P 32A 70kA с электронным расцепителем в литом корпусе от бренда Контактор - это надежный коммутационный аппарат серии PRO.KVANT, предназначенный для защиты силовых цепей от перегрузок, коротких замыканий и аварийных режимов. Применяется в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Этот автоматический выключатель защищает трехфазные электрические цепи мощностью до 32 А. Он предназначен для установки в распределительных устройствах, где требуется точная и быстрая реакция на токовые перегрузки и короткие замыкания. Подходит для использования в системах питания станков, насосов, компрессоров, конвейеров, а также в промышленных щитах и подстанциях. Выключатель S1-100H 3P 32A 70kA с электронным расцепителем в литом корпусе обеспечивает управление и защиту в условиях переменной нагрузки и частых пусков двигателей.

Технические характеристики

• Тип аппарата: автоматический выключатель в литом корпусе
• Фазность: 3P (трехполюсный)
• Номинальный ток: 32 A
• Кратковременная отключающая способность: 70 kA
• Тип расцепителя: электронный
• Конструкция корпуса: литой, герметичный
• Производитель: Контактор (серия PRO.KVANT)
• Артикул: kv0000933

Электронный расцепитель позволяет задавать пороги срабатывания по времени и току, что повышает точность защиты по сравнению с тепловыми расцепителями. Отключающая способность 70 кА означает, что устройство безопасно отключит цепь даже при максимальном токе короткого замыкания, характерном для крупных промышленных объектов.

Совместимость и монтаж

Выключатель S1-100H 3P 32A 70kA с электронным расцепителем в литом корпусе устанавливается в шкафы НКУ (напольные коммутационные устройства) с DIN-рейкой. Монтаж осуществляется фиксацией на рейке стандартного типа TS35/7,5. Для подключения используются болтовые зажимы - провода сечением до 50 мм2 допускаются. Электронный модуль требует внешнего питания - напряжение управления подается от сети 24–240 В AC/DC через отдельные клеммы. Перед монтажом проверьте соответствие габаритов и глубины шкафа - аппарат имеет жесткий корпус, не предусматривающий свободную сборку внутри малогабаритных щитов.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Серия PRO.KVANT прошла испытания на механическую прочность, термическую стойкость и долговечность контактов. Конструкция корпуса исключает доступ к токоведущим частям при закрытой крышке. Устройство сертифицировано для эксплуатации в России и странах ЕАЭС.

Преимущества

• Электронный расцепитель обеспечивает гибкую настройку защитных характеристик - можно выбрать время срабатывания, пороги перегрузки и короткого замыкания.
• Литой корпус повышает степень защиты от пыли, влаги и механических воздействий - подходит для агрессивных сред.
• Высокая отключающая способность (70 кА) снижает риск повреждений в случае аварии.
• Гарантия и сервисная поддержка от АО “Контактор” - запчасти и ремонт доступны в РФ.
• Совместимость с российской нормативной базой - легко вписывается в проекты с учетом местных требований.

Ограничения применения

Не применяется в сетях постоянного тока - рассчитан только на переменный ток 50/60 Гц. Не подходит для домашних щитов из-за сложности настройки и избыточной мощности. Электронный расцепитель требует наличия внешнего источника питания - без него функции защиты не работают. Не рекомендован для установки в помещениях с температурой ниже -25 C или выше +60 C без дополнительного обогрева/охлаждения.

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями мощностью до 15 кВт каждый.
• Щит распределения электроэнергии на пищевом производстве - там, где важна точная защита от перегрузок при частых пусках.
• Подключение кабельной линии 380 В к трансформаторной подстанции с высоким уровнем короткого замыкания.

Практические советы

• Перед первым включением обязательно настройте параметры расцепителя согласно нагрузке - используйте руководство пользователя и программное обеспечение производителя.
• Проверяйте затяжку контактных болтов после первого включения - нагрев может вызвать ослабление соединений.
• Избегайте установки рядом с источниками сильных помех - радиочастотные интерференции могут влиять на работу электронного модуля.
• Для обслуживания отключите питание и убедитесь, что напряжение снято - даже при отключенном положении контакты могут находиться под потенциалом.
• Запасные части и модули расцепителей для модели S1-100H 3P 32A 70kA с электронным расцепителем в литом корпусе хранятся в официальных сервисных центрах Контактор.
