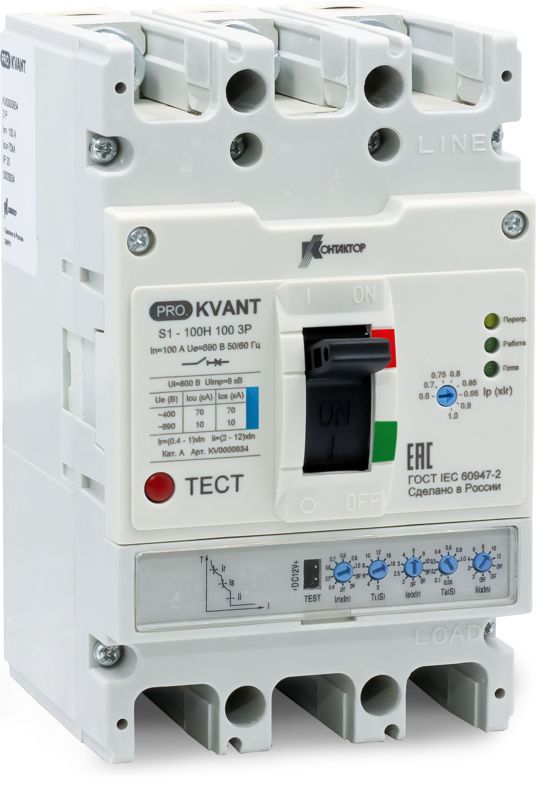

Выключатель автоматический PRO.KVANT S1-100H 3P 100А 70кА в литом корпусе с электрон. расцеп. Контактор KV0000934 Legrand

Автоматический выключатель S1-100H 3P 100A 70kA в литом корпусе с электронным расцепителем от бренда Контактор - это надежный коммутационный аппарат серии PRO.KVANT, предназначенный для защиты силовых цепей до 100 А от перегрузок, коротких замыканий и аварийных режимов. Применяется в распределительных щитах промышленных объектов, на входе в трансформаторные подстанции и в системах НКУ.

Назначение и область применения

Этот автоматический выключатель защищает электрические сети от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Благодаря электронному расцепителю он обеспечивает точную и быструю реакцию на аварии, что особенно важно в условиях переменной нагрузки. Подходит для установки в комплектные распределительные устройства (НКУ), на вводе в здания, у крупного оборудования - например, насосных станций, конвейерных линий, печей, компрессоров. Применяется там, где требуется повышенная надежность и возможность настройки порогов срабатывания.

Технические характеристики

• Тип: автоматический выключатель в литом корпусе
• Фазность: 3P (трехполюсный)
• Номинальный ток: 100 A
• Кратковременная отключающая способность: 70 kA
• Тип расцепителя: электронный
• Серия: PRO.KVANT
• Производитель: Контактор (Ульяновск / группа Legrand)
• Артикул: kv0000934

Электронный расцепитель позволяет задавать времятоковые характеристики, отличается от тепловых аналогов более гибкой настройкой и возможностью диагностики состояния сети. Отключающая способность 70 кА означает, что устройство безопасно отключит цепь даже при максимальном токе короткого замыкания, характерном для мощных промышленных сетей.

Совместимость и монтаж

Выключатель S1-100H 3P совместим со штангой DIN 35 мм и монтируется в стандартные сборочные рамки НКУ. Для подключения используются болтовые зажимы - провода сечением до 70 мм2 (медные) допускаются без переходников. Монтаж требует соблюдения норм по моменту затяжки контактов - избыточное усилие повредит контактную группу. Обязательна проверка фиксации в направляющих перед включением питания. Устройство не имеет встроенной ручки управления - управление осуществляется через внешний привод или рычаг, установленный на лицевую панель щита.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для применения в России, включая условия повышенной влажности, запыленности и колебаний температур. Произведен в соответствии с экологическими нормами RoHS. Электронный модуль защищен от помех, что снижает риск ложных срабатываний в средах с высоким уровнем электромагнитных воздействий.

Преимущества

• Электронный расцепитель обеспечивает точную настройку времени и тока срабатывания - можно адаптировать под специфическую нагрузку.
• Высокая отключающая способность (70 кА) делает его подходящим для слабых сетей с большими источниками тока короткого замыкания.
• Литой корпус обеспечивает механическую прочность и герметичность - меньше вероятность попадания пыли и влаги внутрь.
• Гарантия и сервисная поддержка от АО “Контактор” - доступны ремонт, замена и техническая помощь в течение всего срока службы.
• Совместимость с другими аппаратами серии PRO.KVANT - легко формировать унифицированные системы защиты.

Ограничения применения

• Не предназначен для частого включения/выключения - не является аппаратом управления, только защиты.
• Электронный расцепитель требует постоянного питания для работы; при отключении всей сети функция контроля теряется до восстановления питания.
• Не рекомендован для использования в помещениях с температурой ниже -25 C без предварительного прогрева - возможно снижение чувствительности расцепителя.
• Не имеет встроенного дифференциального тока - для защиты от утечек необходимо использовать отдельный УЗО.

Примеры использования

• Входной автомат в распределительном щите промышленного цеха с мощностью до 80 кВт.
• Защита ввода в трансформаторную подстанцию 6–10 кВ / 400 В.
• Щитовая защита для группы станков с частотными преобразователями - где возможны импульсные перегрузки.
• Система энергообеспечения водонасосной станции с высоким пусковым током.

Практические советы

• Перед установкой проверьте соответствие номинала автомата (100 А) расчетному току нагрузки - не забудьте про коэффициент запаса 1,25–1,5.
• Избегайте установки рядом с источниками сильных вибраций - это может вызвать преждевременный износ механизмов.
• При использовании в составе НКУ убедитесь, что есть свободное место для обслуживания и замены расцепителя - он не съемный, но может меняться при необходимости.
• Для настройки параметров расцепителя используйте программное обеспечение от Контактор - стандартные кнопки на корпусе позволяют лишь базовую калибровку.
• Обращайте внимание на срок годности сертификатов - продукция серии PRO.KVANT регулярно обновляет документацию, актуальные данные всегда на сайте производителя.
