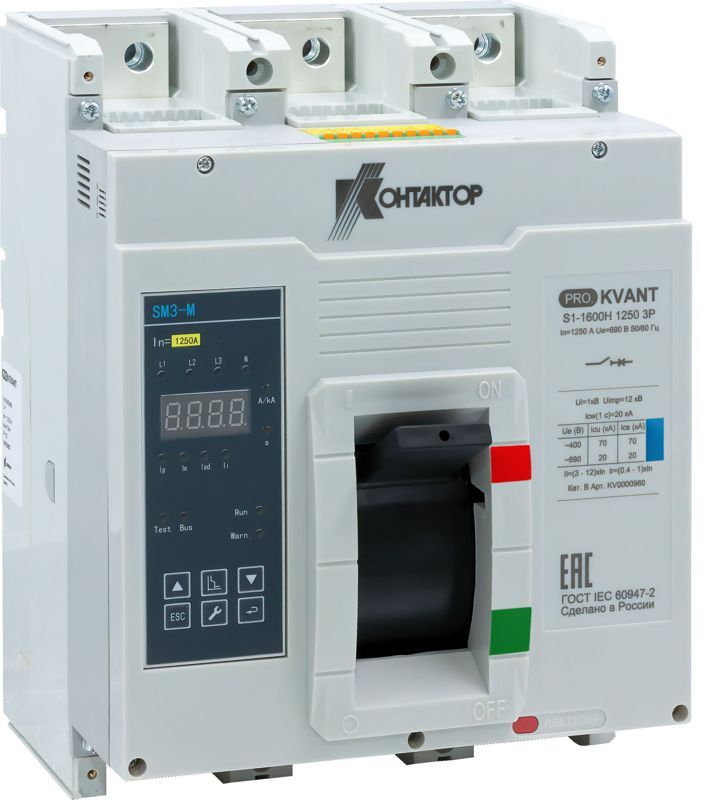

Выключатель автоматический PRO.KVANT S1-1600S 3P 1250А 50кА в литом корпусе с электрон. расцеп. Контактор KV0000956 Legrand

Автоматический выключатель S1-1600S от бренда Контактор (Legrand), артикул kv0000956, предназначен для защиты электрических цепей до 1250 А от перегрузок и коротких замыканий. Выполнен в литом корпусе с электронным расцепителем, что обеспечивает точную настройку и надежную работу в тяжелых условиях эксплуатации. Принадлежит к серии PRO.KVANT - решению от российского производителя, адаптированному под требования российских объектов.

Назначение и область применения

Автоматический выключатель S1-1600S используется для коммутации и защиты силовых цепей переменного тока частотой 50 Гц. Подходит для установки в распределительных устройствах, щитах НКУ, на входе в трансформаторные подстанции и узлах питания крупных потребителей. Применяется в промышленности, энергетике, на транспорте и в инфраструктурных объектах, где требуется высокая отключающая способность и точная защита.

Технические характеристики

• Тип: автоматический выключатель в литом корпусе
• Фазность: 3P (трехполюсный)
• Номинальный ток: 1250 А
• Отключающая способность: 50 кА
• Тип расцепителя: электронный
• Конструкция корпуса: литой, герметичный
• Производитель: Контактор (Legrand), серия PRO.KVANT
• Артикул: kv0000956

Совместимость и монтаж

Выключатель S1-1600S рассчитан на монтаж в шкафах НКУ с жестким креплением. Для установки требуются направляющие рейки стандарта DIN, совместимые с габаритами аппарата серии PRO.KVANT. Электромонтаж выполняется через верхние и нижние зажимы - допускается подключение медных кабелей сечением до 4×240 мм2. Монтаж возможен в любом положении, но рекомендуется избегать вибраций и прямого воздействия воды. Обязательна проверка момента затяжки контактов согласно руководству производителя.

Безопасность и стандарты

Автоматический выключатель S1-1600S соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту по времени и току, снижает риск ложных срабатываний. Конструкция корпуса исключает доступ к токоведущим частям при закрытой крышке. Сертифицирован для работы в условиях российской климатической зоны, включая температурные колебания и запыленность.

Преимущества

• Электронный расцепитель позволяет точно задавать пороги срабатывания по току и времени - повышает селективность в многоступенчатых системах защиты.
• Литой корпус обеспечивает повышенную механическую прочность и защиту от внешних воздействий - особенно важно в агрессивных средах.
• Готовый к использованию продукт без необходимости сборки - экономит время на монтаже.
• Поддерживается сервисной сетью АО “Контактор” - наличие запчастей, ремонт и техническая помощь в России.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 1250 А - превышение вызывает перегрев и выход из строя.
• Не имеет функции дистанционного управления - управление возможно только вручную или через внешние устройства (например, приводы).
• Не рассчитан на использование в взрывоопасных зонах - отсутствует взрывозащита.
• Электронный расцепитель требует стабильного напряжения питания; при длительном отключении основного питания может терять настройки - рекомендуется резервное питание для сохранения параметров.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью более 800 кВт.
• Коммутация и защита трансформатора 10/0,4 кВ в комплектной подстанции.
• Щиты питания конвейерных линий на заводах с высокими пусковыми токами.
• Распределительные пункты в метрополитенах и железнодорожных узлах.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - для 1250 А используйте кабель минимум 4×240 мм2.
• Настройки электронного расцепителя должны быть согласованы с другими устройствами защиты в сети - чтобы избежать сбоев селективности.
• При первом включении выполните тестовое срабатывание - убедитесь, что расцепитель реагирует на имитацию перегрузки.
• Избегайте установки рядом с источниками тепла - перегрев влияет на точность расцепления.
• Запросите документацию от АО “Контактор”: там указаны моменты затяжки, графики срабатывания и порядок сброса аварийных сигналов.
