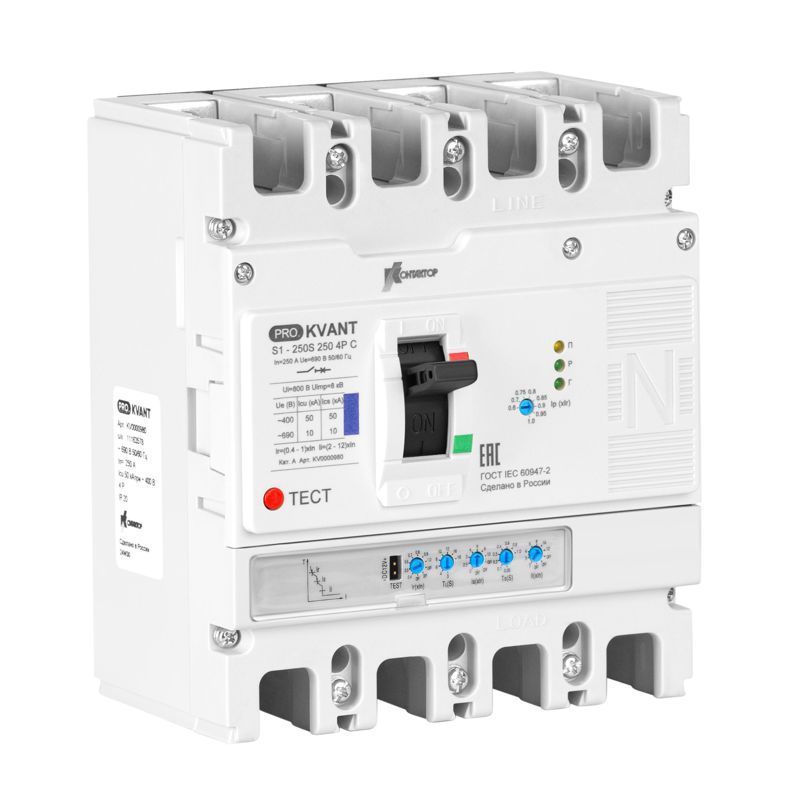

Выключатель автоматический PRO.KVANT S1-250S 4P C 250А 50кА в литом корпусе с электрон. расцеп. Контактор KV0000980 Legrand

Автоматический выключатель S1-250S 4P 250A 50kA C в литом корпусе с электронным расцепителем от бренда Контактор - это надежный коммутационный аппарат серии PRO.KVANT, предназначенный для защиты силовых цепей до 250 А в промышленных и коммерческих объектах. Артикул kv0000980 обеспечивает точную совместимость с системами НКУ и соответствует требованиям российских норм.

Назначение и область применения

Автоматический выключатель S1-250S предназначен для защиты электрических цепей от перегрузок, коротких замыканий и аварийных токов. Применяется в распределительных щитах промышленного оборудования, на входе в здания, в системах энергообеспечения заводов, логистических комплексов и крупных торговых центров. Подходит для установки в комплектные распределительные устройства (НКУ) благодаря унифицированному монтажу.

Технические характеристики

• Тип аппарата: автоматический выключатель в литом корпусе
• Число полюсов: 4
• Номинальный ток: 250 А
• Кратковременная отключающая способность: 50 кА
• Характеристика расцепления: C (реагирует на токи 5–10 кратном Iн)
• Тип расцепителя: электронный - позволяет настраивать пороги срабатывания по времени и току
• Конструкция: литой корпус - повышает механическую прочность и герметичность
• Производитель: Контактор (серия PRO.KVANT)

Совместимость и монтаж

S1-250S 4P 250A 50kA C влитом корпусе рассчитан на установку в шасси стандартных НКУ с фиксированным креплением. Монтаж осуществляется через направляющие рейки DIN, без необходимости дополнительных адаптеров. Электронный расцепитель требует подключения внешнего питания (обычно 24 В постоянного тока или 230 В переменного) для работы функций управления и сигнализации. Для подключения проводов допускается использование медных жил сечением до 120 мм2. Обязательно соблюдать момент затяжки контактов - указан в руководстве производителя.

Безопасность и стандарты

Автоматический выключатель S1-250S сертифицирован в соответствии с ГОСТ Р 50030.2 и ГОСТ Р 50030.3, что подтверждает соответствие требованиям российской системы безопасности. Серия PRO.KVANT прошла испытания на устойчивость к вибрациям, перепадам температур и воздействию пыли/влаги в условиях эксплуатации в России. Гарантия от АО “Контактор” распространяется на весь срок службы при правильной эксплуатации.

Преимущества

• Электронный расцепитель обеспечивает гибкую настройку чувствительности - можно задать время срабатывания при перегрузке и ток короткого замыкания
• Литой корпус защищает внутренние элементы от внешних воздействий, снижает риск возникновения дуги
• Максимальная отключающая способность 50 кА - подходит для сетей с высоким уровнем короткого замыкания
• Совместимость с российскими стандартами и системами НКУ - упрощает интеграцию в существующие проекты
• Гарантия и сервисная поддержка от производителя - доступны запчасти и ремонт в РФ

Ограничения применения

• Не предназначен для частых операций включения/выключения - не является нагрузочным выключателем
• Электронный расцепитель требует внешнего источника питания; при его отключении теряется возможность дифференциальной защиты и сигнализации
• Не рекомендован для установки в помещениях с постоянной влажностью выше 95% без дополнительной защиты
• Запрещено использовать в цепях с постоянным током свыше 440 В - только для переменного тока 50 Гц

Примеры использования

• Защита главного ввода в производственный цех с мощностью до 150 кВт
• Коммутирующий аппарат перед преобразователями частоты на конвейерной линии
• Распределительный щит в торговом центре с несколькими контурами освещения и силового оборудования
• Щитовая на подстанции 6/0,4 кВ в качестве основного автомата после трансформатора

Практические советы

• Перед монтажом проверьте, чтобы номинальный ток сети не превышал 250 А - иначе возможны ложные срабатывания
• Используйте только одножильные медные провода с изоляцией класса H - многожильные могут ослабить контакт
• Настройка электронного расцепителя должна выполняться специалистом с использованием программного интерфейса или кнопок на лицевой панели
• При замене старого автомата - сравните посадочные размеры и тип крепления: S1-250S имеет стандартизированную форму, совпадающую с аналогами других производителей
• Обязательно сохраняйте документацию - она содержит таблицы настроек и диаграммы времятоковых характеристик
