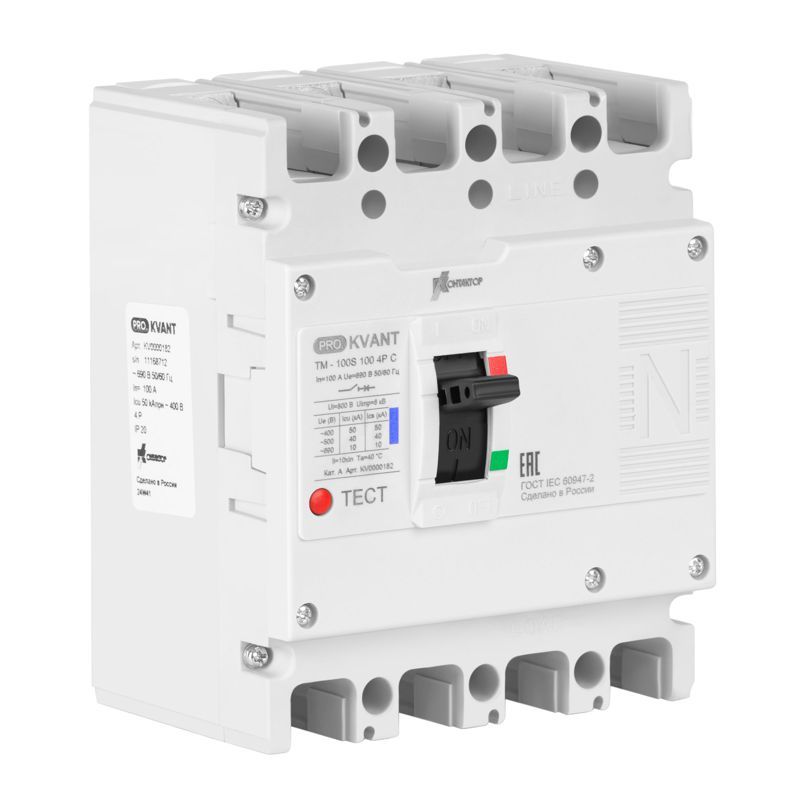

Выключатель автоматический PRO.KVANT TM-100S 4P C 100А 50кА в литом корпусе с термомагнит. расцеп. Контактор KV0000182 Legrand

Автоматический выключатель Контактор KV0000182 - это четырёхполюсный аппарат в литом корпусе с током 100 А и предельной коммутационной способностью 50 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Выключатель автоматический 4P 100A 50kA C в литом корпусе с термомагнитным расцепителем создан для надёжной работы в промышленных установках и соответствует требованиям российских проектов.

Назначение и область применения

Выключатель автоматический 4P 100A 50kA C в литом корпусе с термомагнитным расцепителем предназначен для защиты трёхфазных сетей с нулевым проводником. Применяется в качестве главного вводного аппарата или на ответвлениях мощных нагрузок. Подходит для использования в распределительных щитах, НКУ, на производствах, в объектах ЖКХ, энергетике и логистике. Обеспечивает отключение цепи при превышении допустимой нагрузки или аварийном токе короткого замыкания.

Технические характеристики

• Число полюсов: 4P (три фазы + N)
• Номинальный ток: 100 А
• Категория отключения: C (реагирует на токи в 5–10 крат от номинала - оптимальна для двигателей и освещения с пусковыми токами)
• Предельная коммутационная способность: 50 кА - способен безопасно отключить максимальный ток короткого замыкания в условиях слабых сетей
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от внезапных КЗ
• Конструкция корпуса: литой, герметичный, без доступа внутренних элементов - повышает долговечность и защищённость от внешнего воздействия
• Изготовитель: Контактор Ульяновск (серия PRO.KVANT)

Совместимость и монтаж

Выключатель автоматический 4P 100A 50kA C в литом корпусе с термомагнитным расцепителем устанавливается на DIN-рейку шириной 35 мм. Монтаж осуществляется стандартными зажимами - без дополнительных креплений. Для подключения используются болтовые клеммы с моментом затяжки до 10 Нм. Рекомендуется соблюдать минимальный зазор между аппаратами - 10 мм для обеспечения теплоотвода. Совместим со штангами связи других аппаратов серии PRO.KVANT для одновременного отключения нескольких устройств.

Безопасность и стандарты

Автоматический выключатель Контактор KV0000182 соответствует ГОСТ Р 50030.2 и IEC 60947-2. Произведён в соответствии с требованиями российской нормативной базы для электроустановок. Сертифицирован для применения в системах с напряжением до 690 В переменного тока частотой 50/60 Гц. Отличается повышенной механической прочностью корпуса и испытаниями на ударостойкость, что важно для условий промышленных площадок.

Преимущества

• Литой корпус исключает возможность случайного доступа к токоведущим частям - снижает риск поражения током и повреждения контактов
• Высокая коммутационная способность (50 кА) позволяет использовать аппарат даже там, где возможны значительные токи КЗ - например, рядом с силовым трансформатором
• Серия PRO.KVANT разработана с учётом специфики российских сетей - адаптирована к колебаниям напряжения и температурному режиму
• Гарантия и сервисная поддержка от АО “Контактор” - доступны запчасти, ремонт и техническая помощь
• Максимальная совместимость с другими изделиями серии - можно комплектовать системы с единым управлением

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +60 C - требует принудительного охлаждения или установки в хорошо вентилируемых щитах
• Не имеет функции дифференциального тока - не заменяет УЗО; для защиты от утечек требуется параллельная установка устройства дифзащиты
• Не рекомендован для частого ручного включения/выключения - рассчитан на эксплуатацию в штатных режимах, а не на оперативное управление
• Нулевой полюс не оборудован расцепителем - он не отключается при перегрузке, только при срабатывании всех фазных расцепителей

Примеры использования

• Главный ввод в промышленный цех с трёхфазными двигателями и сварочными установками
• Защита питания группы станков на конвейере с пусковыми токами до 800 А
• Распределительный щит на складском комплексе с освещением, насосами и системами вентиляции
• Щитовая на ТЭЦ или подстанции, где необходима высокая коммутационная стойкость

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 100 А, иначе возможны ложные срабатывания
• При использовании в холодных помещениях (ниже −25 C) убедитесь, что аппарат был прогрет до рабочей температуры перед первым включением
• Для многократного отключения в одной смене используйте выключатель с более высокой классической износостойкостью - этот аппарат рассчитан на 10 000 операций
• При сборке щита учитывайте посадочные габариты - размеры аппарата позволяют установить до 4 единиц на 1 метр DIN-рейки
• Обязательно подпишите каждый автомат - особенно важен порядок фаз и ноль, так как в 4P-устройстве нулевой полюс не защищён отдельно
