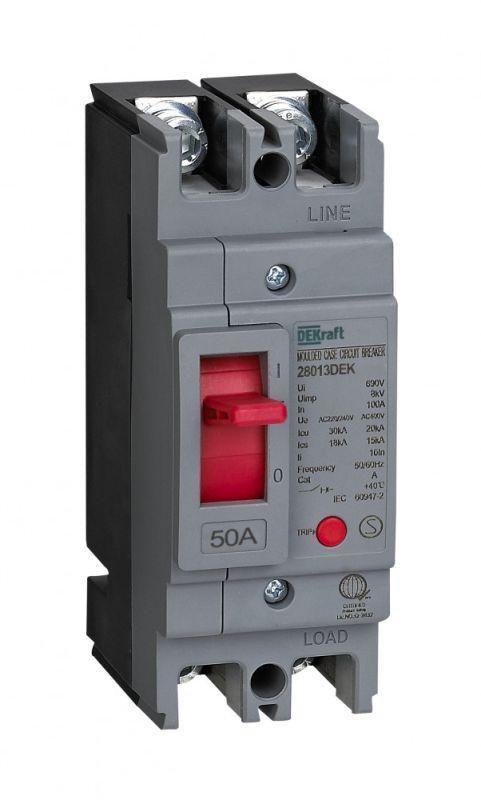

Выключатель автоматический 2п 50А 20кА ВА-301 DEKraft 28013DEK APC

Автоматический выключатель 2-полюсный 50А 20кА от DEKraft (арт. 28013dek) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммунальных системах. Выполнен в литом корпусе, рассчитан на работу в сетях до 400 В и оснащён независимым расцепителем для удалённого отключения.

Назначение и область применения

Этот автоматический выключатель используется для распределения электроэнергии и защиты оборудования в сетях переменного тока 400 В, 50 Гц. Применяется в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ). Подходит для установки на предприятиях, в жилых комплексах, на транспорте и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе (серия ВА-300)
• Номинальный ток: 50 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания
• Число полюсов: 2 - защищает две фазы одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Отключающая способность: 20 кА - максимальный ток КЗ, который выключатель может безопасно прервать
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от перегрузок и магнитной защиты от КЗ
• Конструкция: стационарная - не предназначена для перемещения после монтажа
• Способ монтажа: на монтажную плату - закрепляется болтами прямо на металлическом основании
• Привод: ручной - управление осуществляется рычагом вручную
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм; пылевлагозащита отсутствует
• Дополнительный расцепитель: независимый минимум напряжения - позволяет отключить автомат дистанционно при снижении напряжения ниже заданного уровня

Совместимость и монтаж

Автоматический выключатель 2-полюсный 50А 20кА (28013dek) монтируется исключительно на монтажную плиту с помощью болтов. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки контактов и обеспечить свободный доступ к рычагу управления. Устройство совместимо с шинами и кабелями сечением, соответствующим току 50 А. Напряжение питания для независимого расцепителя указывается дополнительно - требуется проверка документации на конкретный комплект.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2. Литой корпус обеспечивает механическую прочность и предотвращает контакт с токоведущими элементами. Отключение при КЗ происходит быстрее 10–20 мс, что снижает риск возгорания. IP20 не допускает использование в условиях повышенной влажности, открытых площадок или местах с возможностью попадания воды и пыли.

Преимущества

• Высокая отключающая способность (20 кА) - гарантирует надёжную работу даже при серьёзных аварийных режимах
• Наличие независимого расцепителя - даёт возможность интеграции в системы автоматизации и дистанционного управления
• Литой корпус - увеличивает срок службы, снижает вероятность внутренних повреждений
• Термомагнитный расцепитель - точная защита как от долгих перегрузок, так и от внезапных КЗ
• Подходящий для вводных и секционных задач - экономит место в щите за счёт компактности двухполюсной конструкции

Ограничения применения

• Не для внешней установки - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды
• Требуется монтаж на жесткую металлическую плату - нельзя использовать с DIN-рейкой
• Нельзя применять в сетях выше 400 В - превышение напряжения выводит из строя изоляцию
• Независимый расцепитель требует внешнего источника питания - не работает без подключения контрольного сигнала
• Не предназначен для частого ручного включения/выключения - оптимально для редкого операционного воздействия

Примеры использования

• Главный ввод в здание - защита всего этажа от перегрузок
• Секционный автомат в ГРЩ - изолирует участки сети при ремонтах
• Защита силового щита на заводе - охраняет насосы, конвейеры, сварочные автоматы
• Объекты ЖКХ - распределение энергии между подъездами через ВРУ
• Железнодорожные станции - питание световых сигналов и систем связи

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - для 50 А используйте медные кабели не менее 10 мм2
• При использовании независимого расцепителя убедитесь, что источник управления имеет ту же величину напряжения, что указано в паспорте устройства
• Не устанавливайте рядом с нагреваемыми элементами - температурное влияние может вызвать ложное срабатывание
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях
• Для обслуживания всегда отключайте питание полностью - даже при выключенном автоматах есть опасность на входных клеммах
