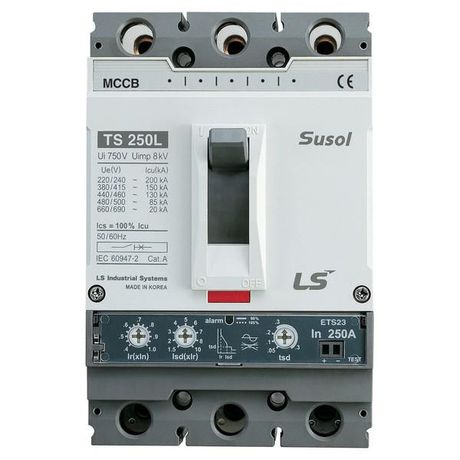

Автоматический выключатель TS250N (50kA) ETS23 80A 3P3T | 0105027800 Lsis

Автоматический выключатель 3-полюсный 80А 50кА TS250N ETS23 от LS Electric предназначен для защиты распределительных сетей переменного тока от перегрузок и коротких замыканий, обеспечивает надёжное отключение при высоких токах КЗ и подходит для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель 3-полюсный 80А 50кА TS250N ETS23 используется в распределительных сетях переменного тока с напряжением до 690 В и частотой 50 Гц. Он защищает оборудование от перегрузок и коротких замыканий, а также позволяет выполнять редкие оперативные включения и отключения нагрузки. Применяется в промышленных щитах, на входе в силовые шкафы, для защиты двигателей, трансформаторов и других мощных потребителей.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 690 В AC
• Тип расцепителя: Электронный - точная настройка порогов срабатывания, возможность регулировки времени задержки
• Уставка магнитного расцепления (Im): 1,5–10 In - можно выбрать чувствительность к КЗ в широком диапазоне
• Род тока: Переменный (AC)
• Конструктивное исполнение: Стационарное - не предназначено для выдвижения из шкафа
• Способ монтажа: Монтажная плата - фиксируется болтами прямо на плате или панели
• Степень защиты: IP30 - защита от доступа пальцев и твердых предметов, но не от воды и пыли
• Диапазон рабочих температур: от –40 C до +40 C - работает в суровых условиях, включая холодные помещения
• Указатель расцепления: Да - визуально определяется причина отключения (перегрузка/КЗ)
• Защита по минимальному напряжению: Да - отключается при снижении напряжения ниже установленного уровня, предотвращает самозапуск оборудования
• Категория применения: A - для защиты кабельных линий и оборудования с малой инерцией
• Привод: Ручной - управление осуществляется рычагом

Совместимость и монтаж

Автоматический выключатель 3-полюсный 80А 50кА TS250N ETS23 устанавливается на монтажную плату с помощью крепёжных отверстий. Для правильного монтажа необходимо соблюдать момент затяжки болтов, указанный в руководстве производителя. Учитывайте, что устройство не имеет выдвижного механизма - все работы по обслуживанию проводятся при отключенном питании. Подключение кабелей допускается сверху и снизу - проверьте совпадение сечения жил с рекомендациями LS Electric (обычно до 50 мм2 для медных проводов).

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей в литом корпусе. Наличие электронного расцепителя и защиты по минимальному напряжению повышает безопасность при аварийных режимах. Указатель расцепления позволяет быстро диагностировать причину отключения, исключая случайное включение при неустранённой неисправности.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сетей с большими токами КЗ, типичными в промышленности
• Электронный расцепитель - более точная и гибкая настройка по сравнению с тепловыми аналогами
• Широкий диапазон уставок Im (1,5–10 In) - адаптация под различные типы нагрузок
• Работа при низких температурах (до –40 C) - возможна установка в неотапливаемых помещениях
• Функция защиты от недостаточного напряжения - предотвращает опасные самозапуски после восстановления питания

Ограничения применения

• Не предназначен для частых операций включения/выключения - рассчитан на редкие коммутации
• Степень защиты IP30 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты
• Отсутствие выдвижного механизма - требует демонтажа для ремонта или замены
• Подходит только для переменного тока - не применяется в цепях постоянного тока
• Не поддерживает модульные дополнения (например, AUX, SHUNT) - функционал ограничен базовым набором

Примеры использования

• Главный ввод в промышленный распределительный щит 400/690 В
• Защита крупного двигателя 75 кВт на конвейере
• Щит управления насосной станцией с частотным преобразователем
• Линии питания сварочных аппаратов в цехах
• Распределительные пункты в холодильных комплексах (благодаря работе при –40 C)

Практические советы

• При выборе уставки Im начинайте с значения 5–6 In - это баланс между чувствительностью и отказоустойчивостью при пусковых токах
• Обязательно проверяйте соответствие сечения кабелей и момента затяжки контактов - перегрев при плохом соединении часто вызывает ложные срабатывания
• Учитывайте посадочные размеры перед заказом - монтаж на плату требует точного совпадения с отверстиями в панели
• Для систем с высокой вероятностью просадок напряжения активируйте защиту по минимальному напряжению - она предотвратит аварийные запуски
• Не используйте этот автомат вместо рубильника - он не предназначен для частого ручного отключения под нагрузкой
