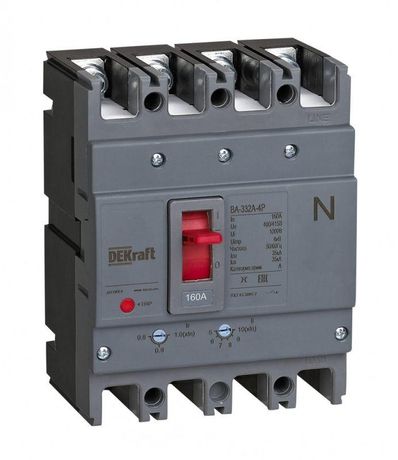

Выключатель автоматический 4п 160А 35кА ВА-332А DEKraft 28119DEK APC

Автоматический выключатель силовой 4 полюса 160 А 35 кА ВА-332А - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Произведён в серии ВА-330А компанией DEKraft, артикул 28119dek, предназначен для установки в распределительных устройствах промышленных и коммунальных объектов.

Назначение и область применения

Автоматический выключатель силовой 4 полюса 160 А 35 кА ВА-332А используется для защиты четырёхпроводных трёхфазных сетей переменного тока с напряжением до 415 В и частотой 50 Гц. Он обеспечивает надёжную работу систем электроснабжения за счёт быстрого отключения при аварийных ситуациях - перегрузках и коротких замыканиях. Устройство применяется в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ), а также в промышленном оборудовании, на транспорте, в ЖКХ и на энергообъектах.

Технические характеристики

• Номинальное напряжение: 415 В
• Номинальный ток: 160 А
• Количество полюсов: 4
• Номинальная отключающая способность: 35 кА - способен безопасно отключить максимальный ток КЗ этого значения
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от внезапных скачков тока
• Конструкция: стационарный - фиксируется на монтажной плате, не предназначены для перемещения после установки
• Способ монтажа: монтажная плата - закрепляется болтами прямо на металлическом основании, без DIN-рейки
• Подключение силовых проводов: болтовое - требует предварительной подготовки контактов и затяжки с моментом, соответствующим нормам
• Тип управления: рычажковый - удобен для ручного включения/выключения даже в условиях ограниченного доступа
• Дополнительный расцепитель: независимый минимального напряжения - позволяет удалённо отключить аппарат при снижении напряжения ниже заданного порога (например, при проседании сети)
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не герметичен; не допускается использование во влажных или запылённых средах без внешней защиты
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель силовой 4 полюса 160 А 35 кА ВА-332А совместим с шинными системами и сборками, рассчитанными на ток до 160 А и класс отключения C или D. Монтаж выполняется исключительно на монтажной плате через четыре отверстия для крепления. Для правильной работы необходимо соблюдать рекомендованное усилие затяжки болтов подключения - не более 10 Нм, чтобы не повредить контактные зажимы. Подключение контрольных цепей независимого расцепителя осуществляется отдельным кабелем с напряжением 24–240 В постоянного или переменного тока. Обязательно проверьте соответствие габаритов аппарата месту установки - он имеет крупные габариты и требует свободного пространства вокруг для теплоотвода.

Безопасность и стандарты

Автоматический выключатель серий ВА-330А проектировался в соответствии с требованиями ГОСТ Р 50030.2 и международным стандартом IEC 60947-2. Конструкция выполнена в литом корпусе из самозатухающего компаунда, что гарантирует механическую прочность и противостоит распространению горения. Отключение при КЗ происходит без выброса дуги за пределы корпуса. Все материалы соответствуют RoHS. Устройство не содержит опасных веществ, таких как свинец или кадмий.

Преимущества

• Высокая отключающая способность (35 кА) делает его подходящим для мощных промышленных систем с высокими токами КЗ
• Термомагнитный расцепитель с регулировкой позволяет точно адаптировать чувствительность под конкретную нагрузку
• Наличие независимого расцепителя минимум напряжения даёт возможность реализовать системы автоматического отключения при сбоях питания
• Литой корпус обеспечивает долговечность, устойчивость к вибрациям и химическим воздействиям
• Широкий диапазон рабочих температур - от −25C до +40C - позволяет использовать в большинстве условий эксплуатации

Ограничения применения

• Не для установки вне помещений - степень защиты IP20 не защищает от воды, пыли и агрессивной среды
• Не поддерживает модульную установку на DIN-рейку - требуется специальная монтажная плита
• Не имеет функции дифференциальной защиты - нельзя применять вместо УЗО для защиты людей от поражения током
• Имеет большие габариты - требует значительного места в щите, не подходит для компактных распределителей
• Не рекомендуется для частого оперирования - ручной привод не рассчитан на многочисленные включения/выключения в день

Примеры использования

• Главный ввод в промышленном цехе с несколькими двигателями и конвейерами
• Секционный автомат в ГРЩ многоквартирного дома для разделения двух питаемых групп
• Защита распределительной шины на заводе по производству пластиков
• Электрооборудование железнодорожных депо с высокими токами короткого замыкания
• Центры зарядки электромобилей с трёхфазным входом

Практические советы

• Перед первым включением обязательно проверьте затяжку всех болтов - слабые контакты вызывают нагрев и выход из строя
• При использовании независимого расцепителя подключайте источник питания с учётом полярности - для постоянного тока важно соблюдение +-
• Не используйте этот автомат там, где нужна частая коммутация - лучше выбрать контактор или выключатель с электромагнитным приводом
• Обеспечьте достаточный воздушный зазор вокруг аппарата - хотя он не требует принудительного охлаждения, перегрев снижает срок службы
• Проверяйте целостность механизма каждый год - особенно если аппарат работает в условиях повышенной вибрации
• При замене всегда берите аналогичную модель - другие типы ВА-330А могут отличаться по габаритам и положению клемм
