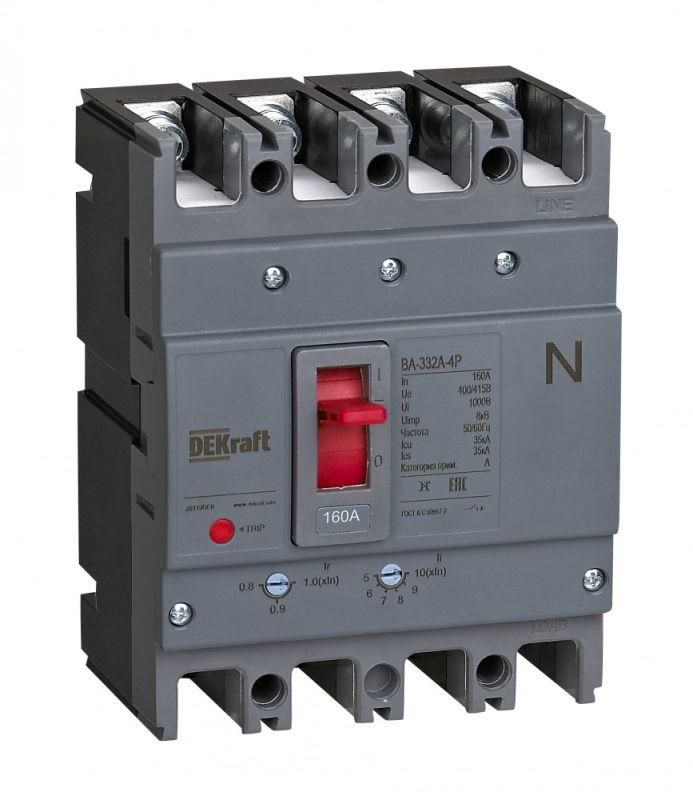

Выключатель автоматический 4п 80А 35кА ВА-332А DEKraft 28115DEK APC

Автоматический выключатель 4-полюсный 80А 35кА ВА-332А - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для стационарной установки в щитах, работает в сетях до 415 В. Произведён компанией DEKraft, артикул 28115dek.

Назначение и область применения

Автоматический выключатель 4-полюсный 80А 35кА ВА-332А предназначен для защиты четырёхфазных электрических цепей переменного тока частотой 50 Гц. Он обеспечивает автоматическое отключение при превышении допустимого тока или аварийном КЗ. Устройство применяется в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках ВРУ, а также в промышленных, коммерческих и жилых объектах - например, на заводах, в торговых центрах, офисных зданиях и транспортных узлах.

Технические характеристики

• Номинальное напряжение: 415 В - подходит для трёхфазных систем с нулевым проводом (380/220 В);
• Номинальный ток: 80 А - максимальный постоянный ток, который выдерживается без срабатывания;
• Количество полюсов: 4 - защищает все фазы и ноль одновременно;
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до 35 тысяч ампер;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от внезапных КЗ;
• Конструкция: стационарный - не предназначены для выдвижения, монтируются постоянно;
• Способ монтажа: монтажная плата - крепится болтами к металлической платформе внутри шкафа;
• Подключение: болтовое - провода фиксируются гайками, требует точного момента затяжки;
• Степень защиты IP20 - защита от доступа пальцев и предметов >12,5 мм, но не от пыли и воды;
• Дополнительный расцепитель: независимый минимального напряжения - отключает автомат при снижении напряжения ниже заданного уровня (например, при проседании сети);
• Гарантийный срок: 60 месяцев - 5 лет официальной гарантии от производителя.

Совместимость и монтаж

Автоматический выключатель 4-полюсный 80А 35кА ВА-332А совместим с шинами DIN 35 мм, но сам монтируется через отверстия в монтажной плате - не на DIN-рейку. Для установки требуется свободное место в щите минимум 90×120 мм (по типовым габаритам аналогичных моделей). Подключение выполняется болтами M6–M8; рекомендуемый момент затяжки - 1,5–2 Нм. Перед монтажом проверьте соответствие сечения кабеля: для 80 А оптимально - медный кабель 25–35 мм2. Не используйте многожильные провода без наконечников. Убедитесь, что нулевой провод подключается ко всем четырём полюсам, если система TN-S или TN-C-S.

Безопасность и стандарты

Автоматический выключатель 4-полюсный 80А 35кА ВА-332А соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Серия ВА-330А прошла испытания на механическую прочность, температурную стойкость и надёжность срабатывания. Отключение происходит при всех режимах перегрузки и КЗ, даже при колебаниях напряжения. Наличие независимого расцепителя позволяет интегрировать устройство в системы удалённого управления и сигнализации.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных распределительных систем;
• Чёткая селективность благодаря термомагнитному расцепителю - предотвращает ложные срабатывания;
• Независимый расцепитель минимального напряжения - даёт возможность автоматического отключения при аварийном падении напряжения;
• Литой корпус - повышенная механическая прочность и долговечность;
• Длительная гарантия (5 лет) - свидетельствует о высоком качестве сборки и материалов.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или на открытом воздухе - степень защиты IP20 исключает использование вне закрытых щитов;
• Не имеет возможности регулировки порога срабатывания - параметры расцепления фиксированы заводом;
• Требует специального монтажа на плате - нельзя установить на стандартную DIN-рейку;
• Не рассчитан на частые операции включения/выключения - предназначен для редкого ручного воздействия;
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц.

Примеры использования

• Вводной автомат в ГРЩ многоэтажного жилого дома с трёхфазным питанием;
• Секционный автомат между двумя источниками питания в промышленном цехе;
• Защита распределительного щита на насосной станции с 380 В сетью;
• Контрольный аппарат в системе бесперебойного питания (UPS) с байпасом;
• Отключение нагрузки при падении напряжения ниже 180 В - с использованием независимого расцепителя.

Практические советы

• Перед первым включением проверьте правильность подключения фаз и ноля - неверное подсоединение может вызвать сбой расцепителя;
• Используйте только качественные наконечники на многожильных проводах - плохой контакт приведёт к нагреву и выходу из строя;
• При установке в щит с несколькими автоматами соблюдайте зазоры между устройствами - для теплоотвода и удобства обслуживания;
• Проверяйте состояние контактов каждые 1–2 года - особенно при работе в среде с вибрацией;
• Если используется независимый расцепитель, убедитесь, что сигнал на него подаётся от надёжного источника - потеря питания на расцепителе не приведёт к отключению автомата.
