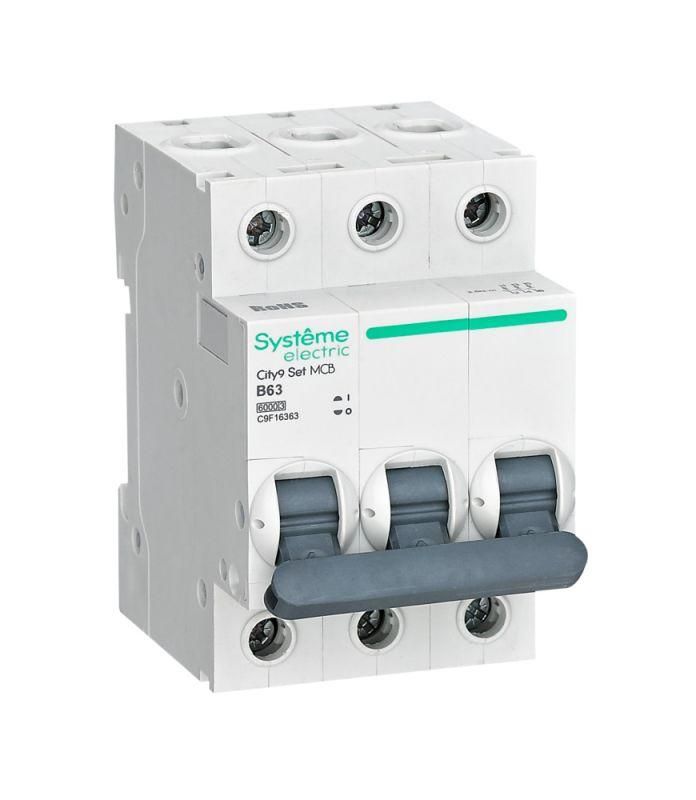

Выключатель автоматический трёхполюсный 63A B 6kA City9 | C9F16363 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16363) - трёхполюсный защитный аппарат на 63 А, предназначенный для надёжной защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

City9 Set используется для защиты электрических цепей переменного тока напряжением до 400 В. Он защищает оборудование от повреждений при длительных перегрузках и внезапных коротких замыканиях. Характеристика срабатывания «B» делает его подходящим для нагрузок с умеренным пусковым током - например, освещение, бытовые приборы, малые насосы, системы вентиляции и контрольно-измерительные устройства. Применяется в щитах зданий, производственных линиях, торговых центрах и других местах, где требуется точная и безопасная защита.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 3
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для активных и слабоиндуктивных нагрузок
• Тип тока: AC (переменный)
• Частота: 50 / 60 Гц
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и механические воздействия на сеть
• Ширина: 3 модуля (стандарт 17,5 мм каждый)
• Глубина монтажа: 45 мм
• Поперечное сечение подключаемого провода: 1–25 мм2
• Момент затяжки клемм: 2,5 Нм
• Гарантийный срок: 3 года (36 месяцев)

Совместимость и монтаж

City9 Set монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в типовых распределительных щитах. Для подключения используются клеммы с фиксацией винтами - допускаются медные однопроволочные и многожильные провода сечением от 1 до 25 мм2. Перед затяжкой необходимо зачистить жилы до 10–12 мм, не допуская оголённых участков вне клеммы. Момент затяжки 2,5 Нм обеспечивает надёжный контакт без деформации провода. Корпус имеет монолитную лицевую панель с шестью металлическими заклёпками - это увеличивает прочность и предотвращает случайное открывание.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60947-2 и нормативам RoHS 2.0 - не содержит опасных веществ, таких как свинец, кадмий и ртуть. Конструкция клемм исключает риск контакта с токоведущими частями при установленном положении рычага. Защита IP20 гарантирует безопасность при работе внутри закрытых щитов, но не рассчитана на использование во влажных или запылённых средах без дополнительной защиты.

Преимущества

• Механизм мгновенной коммутации - быстрое отключение при КЗ, снижает риск возгорания и повреждения оборудования
• Безопасные клеммы с барьерами - предотвращают случайное попадание проводов в межполюсное пространство
• Монолитный корпус из ударопрочного пластика - устойчив к механическим повреждениям и долговечен
• Класс токоограничения 3 - минимизирует энергию, проходящую через сеть при аварии
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

City9 Set не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность. Не рекомендуется использовать в помещениях с классом загрязнения выше 2. Также устройство не подходит для защиты мощных двигателей с высоким пусковым током - для них лучше выбрать характеристику C или D. Не применяется в цепях постоянного тока (DC).

Примеры использования

• Защита групповой сети освещения в офисе
• Распределительный щит многоэтажного дома - защита розеточных контуров
• Щит управления конвейерной линией с небольшими насосами и вентиляторами
• Электрошкафы систем HVAC (отопление, вентиляция, кондиционирование)
• Индивидуальные автоматы для кухонных зон в ресторанах

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - не используйте провода меньше 1 мм2 или больше 25 мм2
• Не затягивайте клеммы с усилием более 2,5 Нм - это может повредить пластиковую часть клеммы
• При компактной сборке щита учтите глубину монтажа (45 мм) - убедитесь, что есть место для проводов и других элементов
• Для удобства обслуживания выбирайте модели с видимой индикацией состояния (вкл./выкл.) - City9 Set имеет чётко различимый рычаг
• Если нужна защита от пыли и влаги - устанавливайте City9 Set только в щиты с классом защиты IP54 и выше
