Выключатель автоматический трёхполюсный 50A B 6kA City9 | C9F16350 |Systeme Electric APC

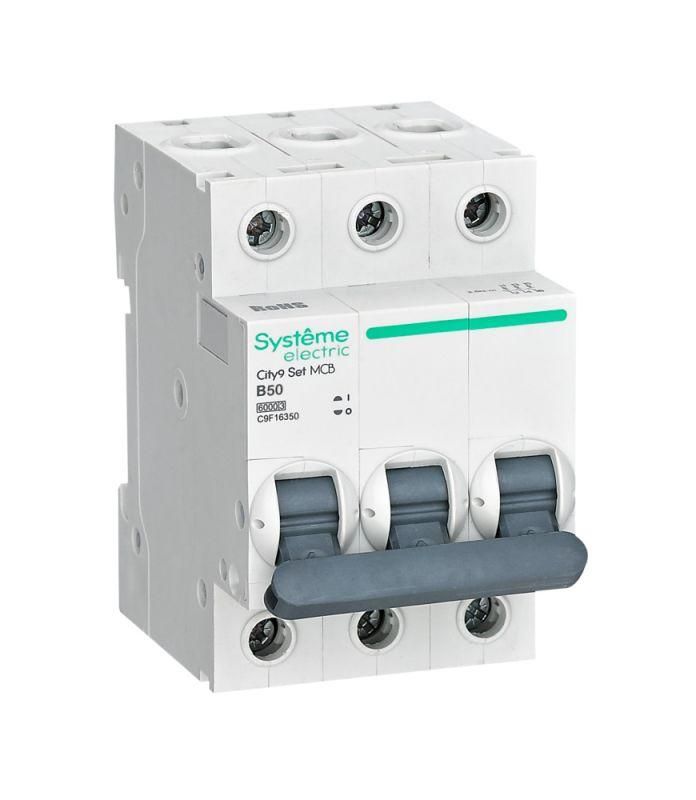

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16350) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях до 400 В. Его компактная конструкция и надёжная коммутация делают его подходящим решением для распределительных щитов в промышленных и коммерческих объектах.

Назначение и область применения

City9 Set используется для защиты трёхфазных линий в системах с рабочим напряжением до 400 В переменного тока. Подходит для установки в распределительных щитах на предприятиях, в офисах, торговых центрах и других зданиях с умеренной нагрузкой. Защищает оборудование от повреждений при длительной перегрузке и внезапном КЗ. Часто применяется для питания станков, насосов, вентиляторов и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых и слаботочных промышленных устройств (например, освещение, компьютеры, малые двигатели);
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Номинальное напряжение изоляции: 440 В - обеспечивает безопасную работу при напряжении до 400 В с запасом;
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные кабели от 1 до 25 квадратных миллиметров;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Модульная ширина: 3 модуля - занимает 54 мм в DIN-рейке (стандарт 18 мм на модуль);
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и воды;
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира;
• Глубина монтажа: 45 мм - требует достаточного места внутри щита для свободного открывания крышки и работы механизма;
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренным уровнем пыли и влаги (не для сырых или пыльных сред).

Совместимость и монтаж

City9 Set монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 54 мм свободного пространства по ширине и 45 мм глубины в щите. Клеммы обеспечивают надёжный контакт с проводами сечением 1–25 мм2 - затягивать необходимо усилием, соответствующим рекомендациям производителя, чтобы избежать перегрева. Механизм «мгновенной коммутации» гарантирует быстрый разрыв контакта даже при слабом нажатии рычага. Установка возможна только вертикально - горизонтальное положение не допускается.

Безопасность и стандарты

Выключатель соответствует международным требованиям безопасности для аппаратов низкого напряжения. Конструкция клемм исключает риск случайного касания токоведущих элементов. Корпус изготовлен из ударопрочного самозатухающего пластика, что снижает риск возгорания при аварийных режимах. Наличие 6 металлических заклёпок усиливает механическую прочность корпуса, особенно важной при частых операциях включения/выключения.

Преимущества

• Увеличенная надёжность благодаря классу токоограничения 3 - меньше теплового воздействия на проводку при КЗ;
• Интегрированная система защиты клемм - провод не может выпасть или задеть соседние контакты;
• Удобная визуальная индикация состояния - рычаг чётко показывает «вкл./выкл./трип»;
• Совместимость со всей серией City9 - можно использовать одинаковые крепления, аксессуары и методы обслуживания;
• Работает в условиях колебаний температур и влажности, характерных для типичных помещений.

Ограничения применения

• Не предназначена для открытых площадок, улиц, душевых, котельных - степень защиты IP20 недостаточна;
• Не подходит для цепей с высокими импульсными токами (например, сварочные аппараты, мощные преобразователи) - характеристика B слишком чувствительна;
• Не рекомендуется для установки в местах с частыми вибрациями - хотя корпус прочный, долгосрочные механические нагрузки могут повредить внутренние контакты;
• Не следует применять в сетях с напряжением выше 400 В - номинальное напряжение изоляции 440 В даёт лишь минимальный запас, а не является рабочим пределом.

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве;
• Щитовая защита группы осветительных и розеточных контуров в торговом центре;
• Подключение вентиляционных установок с асинхронными двигателями;
• Распределительный щит административного здания с нагрузкой до 20 кВт на фазу.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте жилы 4–16 мм2 для оптимального нагрева и надёжности; более толстые провода (до 25 мм2) требуют точной затяжки;
• Не забудьте про воздушный зазор вокруг выключателя - он нужен для теплоотвода, особенно при работе на пределе 50 А;
• При групповой установке нескольких City9 Set соблюдайте интервалы между аппаратами - это улучшает охлаждение и удобство обслуживания;
• Если планируете подключение кабелей с алюминием - используйте переходные наконечники, так как клеммы адаптированы под медь;
• Проверяйте состояние после каждого срабатывания - даже если выключатель снова включается, возможно, произошло микросплавление контактов.
