Выключатель автоматический трёхполюсный 6A B 6kA City9 | C9F16306 |Systeme Electric APC

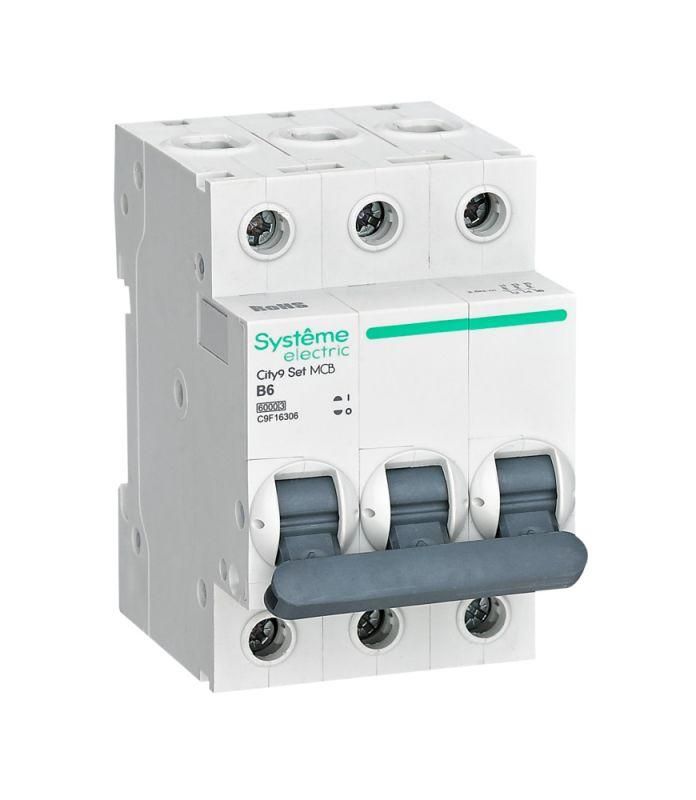

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16306) - трёхполюсное устройство на 6 А с характеристикой B и отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 400 В. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

City9 Set используется для защиты электрических цепей переменного тока от перегрузок и токов короткого замыкания. Обеспечивает надёжную работу в бытовых, коммерческих и легкопромышленных системах - например, для групповой защиты освещения, розеточных контуров, маломощных станков и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для нагрузок с плавным пуском (освещение, бытовые приборы);
• Рабочее напряжение: 380 В (номинальное), 440 В (изоляционное) - допустимо применение в сетях 220/380 В;
• Тип тока: AC (переменный), частота 50–60 Гц - совместим со стандартными сетями России и Европы;
• Монтаж: на DIN-рейку шириной 3 модуля (17,5 мм каждый), глубина установки 45 мм;
• Площадь сечения провода: 1–25 мм2 - поддерживает медные и алюминиевые кабели указанного диаметра;
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть;
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренным уровнем запыления и влажности.

Совместимость и монтаж

City9 Set совместим с любыми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Клеммы расположены сверху и снизу, позволяют подключить провода сечением от 1 до 25 мм2. Для удобства монтажа предусмотрена маркировка контактов L1/L2/L3 и T1/T2/T3. Устройство занимает всего 3 модуля ширины, что экономит место в щите. Убедитесь, что зазор вокруг автомата достаточен для теплоотвода - особенно при плотной компоновке.

Безопасность и стандарты

City9 Set соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Конструкция имеет ударопрочный корпус из термостойкого пластика и 6 металлических заклёпок для усиления механической прочности. Безопасные клеммы предотвращают выпадение проводов и случайный доступ к токоведущим элементам. Наличие механизма «мгновенной коммутации» гарантирует быстрое отключение даже при слабом контакте.

Преимущества

• Увеличенная надёжность благодаря металлическим заклёпкам и прочному корпусу;
• Интегрированная система безопасности клемм - минимизация риска возгорания;
• Фиксированная характеристика B оптимальна для типовых бытовых и офисных нагрузок;
• Лёгкий и быстрый монтаж на DIN-рейку без дополнительных креплений;
• Поддержка широкого диапазона сечений проводов - универсальность для различных проектов.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или наружных условиях - степень защиты IP20 требует установки внутри закрытого щита;
• Характеристика B не подходит для мощных двигателей или оборудования с высоким пусковым током - для них нужна характеристика C или D;
• Не рекомендован для цепей постоянного тока - работает только с переменным током 50–60 Гц;
• Максимальное рабочее напряжение 380 В - нельзя использовать в сетях выше 440 В, даже кратковременно.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Щитовая защита осветительных цепей в торговых помещениях;
• Контур питания малогабаритного станка с пусковым током до 3×Iн;
• Распределительный щит многоквартирного дома - как входной или групповой автомат.

Практические советы

• Выбирая City9 Set, проверьте соответствие сечения кабеля - используйте провода 1–25 мм2; более толстые не войдут в клемму;
• При установке в плотный щит оставляйте минимум 10 мм свободного пространства вокруг устройства для охлаждения;
• Если ваша нагрузка - насос, компрессор или оборудование с высоким пусковым током - выбирайте автомат с характеристикой C вместо B;
• Перед первым включением убедитесь, что все провода затянуты равномерно - слабый контакт вызывает нагрев и выход из строя;
• Этот автомат не является УЗО - для защиты от утечек тока необходимо дополнительно установить дифференциальный выключатель.
