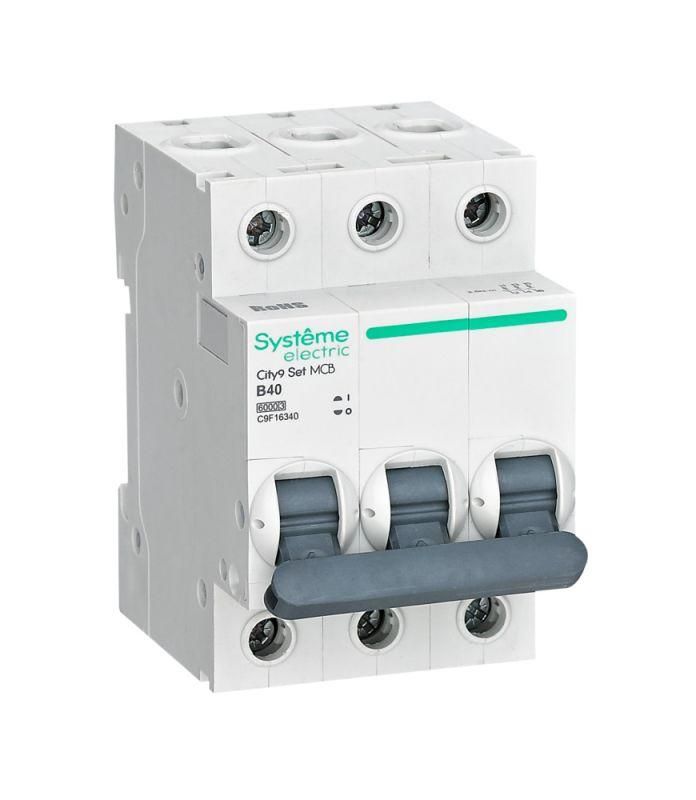

Выключатель автоматический трёхполюсный 40A B 6kA City9 | C9F16340 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16340) - трёхполюсный устройство на 40 А с характеристикой B и отключающей способностью 6 кА, предназначенное для защиты электросетей до 400 В от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах промышленного и бытового назначения.

Назначение и область применения

City9 Set используется для защиты электрических цепей переменного тока напряжением до 400 В. Он защищает оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Применяется в распределительных щитах объектов с умеренной нагрузкой: производственные линии, насосные станции, системы вентиляции, освещение, малые мастерские. Подходит для помещений со степенью загрязнения 2 - то есть там, где возможна пыль, но нет агрессивных сред или постоянного контакта с жидкостями.

Технические характеристики

• Тип: трёхполюсный автоматический выключатель
• Номинальный ток: 40 А
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовых и слаботочных нагрузок (например, освещение, электроника)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Тип тока: переменный (AC), частота 50–60 Гц
• Ширина: 3 модуля (54 мм)
• Глубина монтажа: 45 мм
• Поперечное сечение подключаемого провода: 1–25 мм2
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на сеть
• Момент затяжки клемм: 2,5 Нм - требует точного соблюдения при монтаже
• Корпус: монолитная лицевая панель из ударопрочного пластика с шестью металлическими заклёпками
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

City9 Set монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в типовых щитках. Для подключения используются зажимы с фиксацией провода - допускаются медные жилы сечением от 1 до 25 мм2. Максимальный момент затяжки - 2,5 Нм; превышение может повредить клемму. Устройство не требует дополнительных адаптеров или переходников. Совместим с другими компонентами серии City9 SET - можно использовать совместно с УЗО, реле и другим оборудованием этой же линейки.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898-1 и нормативам RoHS 2.0 - не содержит опасных веществ, таких как свинец, кадмий или ртуть. Конструкция обеспечивает безопасность при обслуживании: клеммы спроектированы так, что провод не может случайно попасть внутрь механизма. Механизм мгновенной коммутации гарантирует быстрое отключение даже при больших токах, минимизируя риск возгорания.

Преимущества

• Механизм мгновенной коммутации - обеспечивает надёжное и быстрое отключение при КЗ, снижает вероятность дугового замыкания
• Безопасные клеммы - предотвращают контакт с токоведущими элементами при неправильной установке
• Монолитный корпус - повышенная прочность, устойчивость к механическим воздействиям
• Фиксированный момент затяжки 2,5 Нм - уменьшает риск перетяга или плохого контакта
• Гарантия 3 года - подтверждает качество сборки и долговечность

Ограничения применения

City9 Set не предназначен для работы в условиях повышенной влажности, запылённости или агрессивной среды - IP20 не обеспечивает защиту от пыли и брызг. Не рекомендуется для установки вне помещений или в сырых помещениях без дополнительной герметизации. Характеристика B не подходит для мощных двигателей или оборудования с высоким пусковым током - лучше выбрать характеристику C или D. Не следует применять в цепях постоянного тока - только для AC 50/60 Гц.

Примеры использования

• Защита группы розеток в цеху с электроинструментом
• Распределительный щит станка с питанием 380 В
• Щит освещения производственного участка
• Электрощит в небольшом складском комплексе
• Подключение конвейера с контролируемой нагрузкой

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте провода 1–25 мм2, не более и не менее
• Затягивайте клеммы именно на 2,5 Нм - используйте крутящий ключ с ограничителем
• Не устанавливайте рядом с источниками тепла - температурные колебания влияют на точность срабатывания
• При групповой установке нескольких автоматов убедитесь, что между ними остаётся свободное место для теплоотвода
• Для систем с высоким пусковым током (электродвигатели) рассмотрите замену на характеристику C - City9 Set с характеристикой B может ложно срабатывать при запуске
• Используйте только с другими изделиями серии City9 SET - они имеют одинаковые габариты и крепления, что упрощает сборку щита
