Выключатель автоматический трёхполюсный 10A B 6kA City9 | C9F16310 |Systeme Electric APC

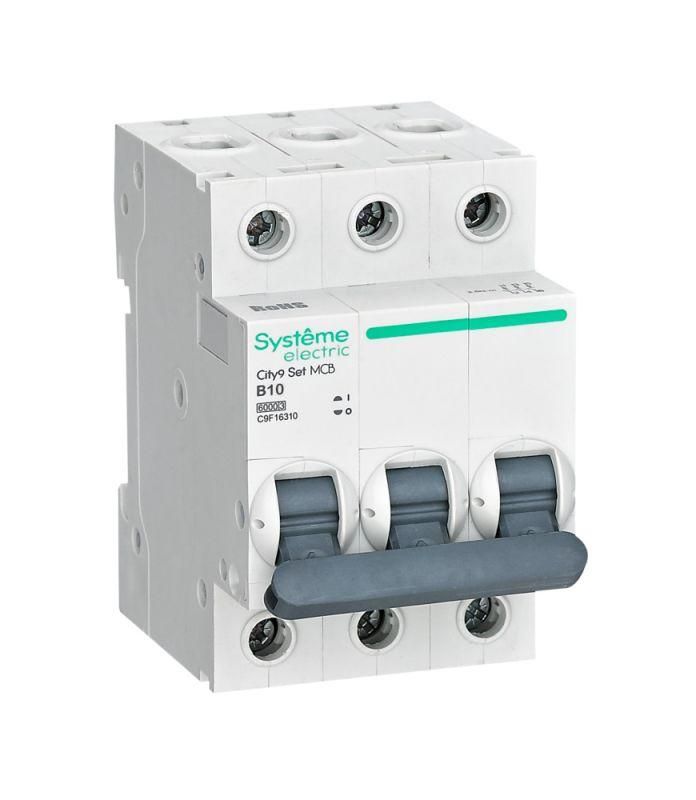

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16310) - трёхполюсное устройство на 10 А с характеристикой B и отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

City9 Set используется для защиты электрических цепей переменного тока напряжением до 400 В. Обеспечивает надёжную защиту от перегрузок и токов короткого замыкания. Применяется в распределительных щитах зданий, на производствах, в системах освещения, на станках и конвейерах, где требуется защита трёхфазной сети. Особенно эффективен там, где возможны кратковременные пусковые токи - например, у двигателей малой мощности.

Технические характеристики

• Тип: трёхполюсный автоматический выключатель
• Номинальный ток: 10 А
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовых и слаботочных нагрузок
• Номинальная отключающая способность: 6 кА - способен безопасно отключить аварийный ток до 6000 А
• Номинальное напряжение: 380 В AC / 400 В (рабочее); номинальное напряжение изоляции - 440 В
• Частота: 50/60 Гц
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на оборудование
• Ширина: 3 модуля (стандартная ширина DIN-рейки)
• Глубина монтажа: 45 мм
• Степень защиты IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Поперечное сечение подключаемого провода: 1–25 мм2 - совместим с медными и алюминиевыми кабелями
• Момент затяжки клемм: 2,5 Нм - требует точного момента при монтаже
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запылённости
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

City9 Set монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть устройство на рейке - фиксация механическая, без дополнительных креплений. Клеммы расположены сверху и снизу, позволяют подключать провода с обоих сторон. Максимальное сечение провода - 25 мм2; для более толстых кабелей потребуется переходник или другой тип автомата. Корпус имеет монолитную лицевую панель, что предотвращает случайное доступ к токоведущим частям при установленном положении. Устройство совместимо со всеми комплектующими серии City9 Systeme Electric.

Безопасность и стандарты

City9 Set соответствует требованиям стандарта EN 60898-1 и RoHS 2.0 - не содержит опасных веществ, таких как свинец или кадмий. Клеммы спроектированы так, чтобы исключить попадание проводов в заклеммное пространство, снижая риск оплавления и возгорания. Механизм мгновенной коммутации обеспечивает быстрый разрыв цепи даже при высоких токах, минимизируя время действия дуги. Устройство классифицировано как Class 3 по токоограничению - один из самых высоких уровней безопасности для бытовых и легкопромышленных применений.

Преимущества

• Механизм мгновенной коммутации - сокращает время реакции на КЗ, повышает долговечность контактов
• Безопасные клеммы - предотвращают неправильное подключение и контакт с токоведущими элементами
• Монолитный корпус - прочный, ударостойкий пластик с 6 металлическими заклёпками, устойчив к деформации
• Удобная маркировка - четко видны значения тока и характеристики, легко идентифицировать при обслуживании
• Соответствие RoHS 2.0 - экологичный материал, безопасен для здоровья и окружающей среды
• Длительная гарантия - 3 года, что выше среднего для аналогичных решений

Ограничения применения

City9 Set не предназначен для работы в условиях повышенной влажности, пыли или на улице - IP20 не обеспечивает защиту от жидкости и частиц. Не рекомендуется использовать в местах с постоянным воздействием химических паров, масел или агрессивных сред. Характеристика B не подходит для оборудования с очень большими пусковыми токами (например, мощные насосы, компрессоры) - лучше выбрать характеристику C или D. Также не следует применять в цепях постоянного тока - устройство рассчитано только на переменный ток 50/60 Гц.

Примеры использования

• Защита трёхфазного двигателя 3 кВт в цеху
• Распределительный щит многоквартирного дома - группа розеток на этаже
• Щит управления конвейерной линией с несколькими приводами
• Электрощит в офисе - питание серверов и оргтехники через трёхфазную сеть
• Осветительные цепи в производственных помещениях с групповым управлением

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте калиброванный ключ для затяжки клемм на момент 2,5 Нм, чтобы избежать перетяга или плохого контакта
• Не забудьте про посадочный размер: 3 модуля занимают 54 мм по ширине DIN-рейки - планируйте место в щите заранее
• При использовании в щитах с большим количеством автоматов - убедитесь, что все устройства одной серии (City9) для совместимости и удобства обслуживания
• Избегайте установки рядом с источниками тепла - температурные перепады влияют на точность срабатывания
• При замене старого автомата - сравните характеристики: если был C10, а теперь B10 - возможно, будет ложное срабатывание при пуске оборудования
