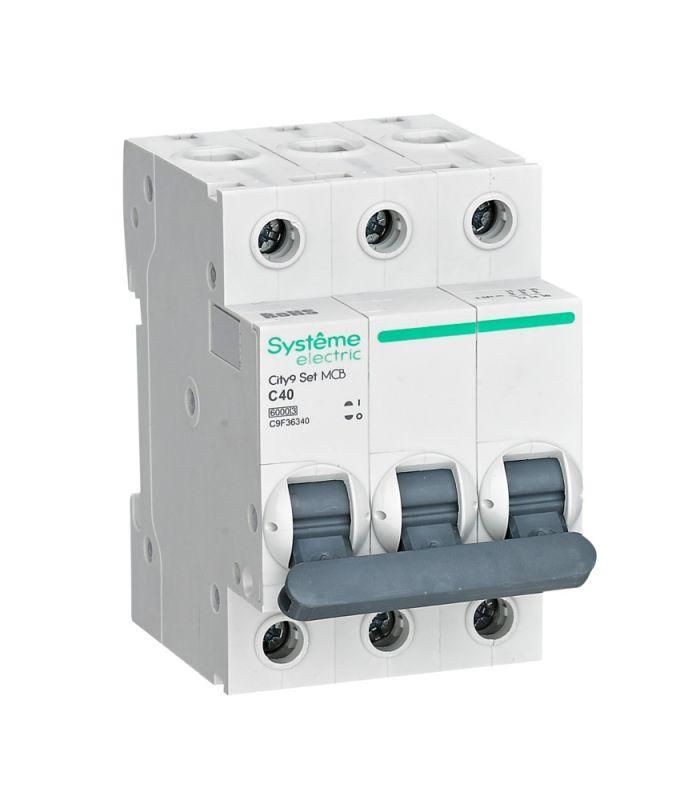

Выключатель автоматический трёхполюсный 40A C 6kA City9 | C9F36340 |Systeme Electric APC

Автоматический выключатель Systeme Electric артикул c9f36340 - трёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах с напряжением до 400 В. Выключатель автоматический трехполюсный (3P) 40А характеристика C 6кА 400В обеспечивает надёжную работу в промышленных и бытовых системах.

Назначение и область применения

Этот выключатель автоматический предназначен для защиты электрических цепей переменного тока от перегрузок и токов короткого замыкания. Используется в распределительных щитах зданий, на производстве, в цехах, на конвейерах, насосных станциях и других объектах с нагрузкой до 40 А. Подходит для сетей с напряжением 380–400 В и частотой 50–60 Гц.

Технические характеристики

• Количество полюсов: 3 (трёхполюсный)
• Номинальный ток: 40 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, оборудование с пусковыми импульсами)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном токе КЗ до 6000 А
• Номинальное напряжение изоляции: 440 В
• Напряжение сети: 380 В (переменный ток AC)
• Частота: 50–60 Гц
• Степень защиты IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 45 мм
• Поперечное сечение провода: 1–25 мм2 - совместим с медными жилами этого сечения
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на сеть
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при подключении
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в типовых щитках. Для подключения используются клеммы, рассчитанные на провода сечением от 1 до 25 мм2. Максимальный момент затяжки - 2,5 Нм: перетягивать нельзя, чтобы не повредить контактную группу. Корпус имеет фиксацию на рейке с помощью защёлок - после установки выключатель автоматический не выпадает даже при вибрации.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит опасных веществ
• Класс токоограничения 3 соответствует международным нормам IEC 60947-2
• Изоляционные свойства обеспечивают безопасность при работе с напряжением до 440 В
• Безопасные клеммы предотвращают случайный контакт с токоведущими частями и исключают попадание проводов в заклеммное пространство

Преимущества

• Механизм мгновенной коммутации - быстрое отключение при КЗ, снижает риск возгорания
• Монолитная лицевая панель - прочный корпус, устойчивый к ударам и деформациям
• 6 металлических заклёпок - усиливают конструкцию и увеличивают долговечность
• Клеммы с защитной конструкцией - минимизируют риск некорректного подключения
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости или влажности - степень защиты IP20 не допускает контакта с пылью и водой
• Не подходит для постоянных токов (DC) - работает только с переменным током (AC)
• Не рекомендован для установки вне помещений без дополнительной защиты
• Не следует использовать в цепях с током выше 40 А - возможен выход из строя
• Подключение проводов более 25 мм2 невозможно - требуется использование переходника или другого автомата

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 15 кВт
• Щитовая защита группы розеток в производственном цеху
• Распределительный щит торгового центра с нагрузкой до 40 А на каждую фазу
• Линии питания конвейеров, компрессоров, насосов

Практические советы

• При выборе автомата проверьте соответствие сечения кабеля: используйте провода 1–25 мм2, лучше - 4–10 мм2 для типичных промышленных применений
• Затягивайте клеммы именно 2,5 Нм - используйте крутящий ключ с ограничителем
• Убедитесь, что глубина щита достаточна - требует 45 мм свободного пространства назад
• Для многожильных проводов используйте наконечники - это повысит надёжность соединения
• При замене старого автомата сверьте характеристику C - она оптимальна для оборудования с пусковыми токами, в отличие от B или D
• Обратите внимание: этот выключатель автоматический - часть серии City9 SET - совместим с другими элементами этой линейки, что удобно при модернизации щитов
